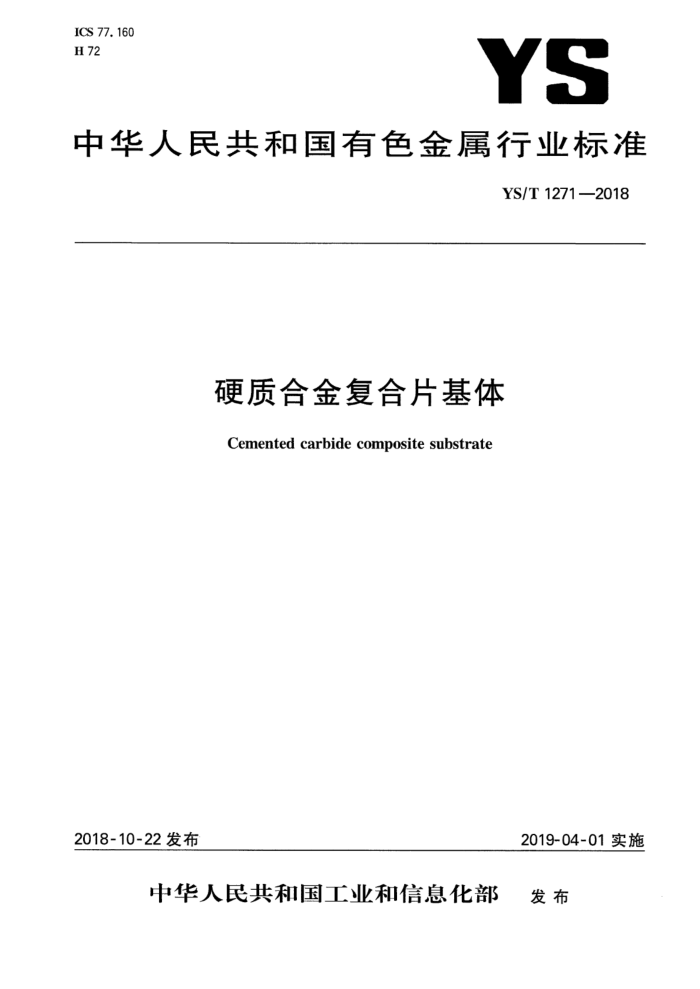

ICS 77.160 H 72
YS
中华人民共和国有色金属行业标准
YS/T 1271—2018
硬质合金复合片基体
Cementedcarbidecomposite substrate
2018-10-22发布
2019-04-01实施
中华人民共和国工业和信息化部 发布 YS/T12712018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准负责起草单位：株洲硬质合金集团有限公司、深圳市注成科技股份有限公司、有色金属技术经
济研究院。
本标准主要起草人：吴薇、杨军、邓涛、梁鸿、秦文广、杜承功、唐广、饶承毅、张越、莫子璇 YS/T1271—2018
硬质合金复合片基体
1范围
本标准规定了硬质合金复合片基体的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同(或订货单)内容。
本标准适用于与金刚石复合的硬质合金复合片基体，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件 其最新版本（包括所） 有的修改 单)适用于本文件。
GB/T5242 硬质合金 制品检验规则与试验方法 GB/T 5243 硬质合盒 制品的标 志、 包装、运 输和贮 GB/T 6885 硬质合 混合粉取样和试验
3要求
3.1 型号表示规则 3.1. 1 产品型号由类别代号ZFP、直径（D）、高度（H）以及表示顶部形状的字母组成 3.1.2产品项部形状的表示：W— -网格形状；P平面形状；T-凸台形状;Z一直线形状；F一放射形状； H一环形形状；Q一球台形状；S一其他形状 3.1.3产品型号的表示见示例。
示例：
ZFP 14.6X12.0 W
产品顶部形状
产品高度，小数点后保留一位有效数字，必要时可保留两位
产品直径，小数点后保留一位有效数字，必要时可保留两位
硬质合金复合片基体产品类别代号
3.2产品型号及尺寸 3.2.1W—网格形状
网格形状产品顶部的示意图如图1所示，型号及尺寸见表1。
1 YS/T1271—2018
图1 网格形状产品示意图表1网格形状产品型号及尺寸
单位为毫米
尺寸高度H 7. 60
型 号
齿高h 0. 60 0.60 0. 60 1. 00 1. 00 0. 55 0. 55 1. 00 0. 55 0. 55
直径D 9. 25 10.80 11.35 12.75 14. 70 15. 00 17. 10 18.00 20.50 23. 60
ZFP9.25X7.6W
7. 60 7. 00
ZFP10.8X7.6W
ZFP11.35X7.0W ZFP12.75X12.7W ZFP14.7X12.5W ZFP15.0X12.2W ZFP17.1X15.6W ZFP18.0X12.5W ZFP20.5X7.1W
12. 70 12. 50 12.20 15. 60 12.50 7.10 18.00
ZFP23.6X18.0W
3.2.2P-平面形状
平面形状产品顶部的示意图如图2所示，型号及尺寸见表2。
H
D
图2 平面形状产品示意图
2 YS/T1271—2018
表2 平面形状产品型号及尺寸
单位为毫米
尺 寸
型号 ZFP9.5X7.8P ZFP11.0X5.5P ZFP13.7X3.8P ZFP14.6X4.1P ZFP15.5X4.0P ZFP17.9X6.5P ZFP20.7X13.0P ZFP24.8X6.5P ZFP32.1X6.0P ZFP36.0X4.5P ZFP47.55X3.0P ZFP55.0X4.5P ZFP62.0X3.5P
高度H 7. 80 5. 50 3. 80 4. 10 4. 00 6.50 13. 00 6. 50 6. 00 4. 50 3. 00 4. 50 3. 50
直径D 9. 50 11. 00 13. 70 14. 60 15. 50 17. 90 20. 70 24.80 32.10 36. 00 47.55 55. 00 62. 00
3.2.3T凸台形状
凸台形状产品顶部的示意图如图3所示，型号及尺寸见表3
d
D
图3 凸台形状产品示意图表3 凸台形状产品型号及尺寸
单位为毫米
尺 寸
型 号 ZFP14.85X7.5T ZFP17.9X7.5T ZFP20.95X12.7T ZFP21.0X13.3T
直径D 14. 85 17. 90 20. 95 21. 00
高度H 7.50 7. 50 12.70 13.30
齿高h 1. 10 1. 10 1. 00 1. 20
台径d 11. 36 13. 70 17. 00 17. 00
3 YS/T1271—2018
3.2.4Z一直线形状
直线形状产品顶部的示意图如图4所示，型号及尺寸见表4。
图4 直线形状产品示意图表4 直线形状产品型号及尺寸
单位为毫米
尺寸高度H 4. 00 4. 00 3.85 4. 00 4. 50 7. 10 12.90 12.90
型 号 ZFP9.0X4.0Z ZFP13.65X4.0Z ZFP14.52X3.85Z ZFP14.6X4.0Z ZFP14.6X4.5Z ZFP14.6X7.1Z ZFP18.0X12.9Z ZFP20.9X12.9Z
齿高h 0. 30 0. 40 0. 50 0. 40 1. 90 0. 50 0. 60 0. 60
直径D 9. 00 13. 65 14.52 14.60 14. 60 14.60 18. 00 20. 90
3.2.5F—放射形状
放射形状产品顶部的示意图如图5所示，型号及尺寸见表5。
0
图5 5放射形状产品示意图 YS/T1271—2018
表5放射形状产品型号及尺寸
单位为毫米
尺寸高度H 4. 80 7. 50 7. 80 12.00 12.50 12.80
型 号
直径D 14. 60 14. 60 14. 80 16.76 20. 90 21. 00
齿高h 1. 60 1.60 1. 60 1. 60 1. 50 1. 50
ZFP14.6X4.8F ZFP14.6X7.5F ZFP14.8X7.8F ZFP16.76X12.0F ZFP20.9X12.5F ZFP21.0X12.8F
3.2.6H一环形形状
环形形状产品顶部的示意图如图6所示，型号及尺寸见表6。
图6环形形状产品示意图表6环形形状产品型号及尺寸
单位为毫米
尺寸高度H 7. 82 7. 70
型 号
齿高h 0. 91 0. 91
直径D 14.58 14. 70
ZFP14.58X7.82H
ZFP14.7X7.7H
3.2.7Q一球台形状
球台形状产品顶部的示意图如图7所示，型号及尺寸见表7。 YS/T1271—2018
D
图7球台形状产品示意图表7 球台形状产品型号及尺寸
单位为毫米
尺 寸
型 号
直径D 7. 62 11.60 13. 00 14. 65 20. 95
高度H 4. 83 4. 30 12.00 7. 00 12.50
齿高h 2. 16 0. 50 1. 22 1. 52 1. 00
球冠半径r
ZFP7.62X4.83Q ZFP11.6X4.3Q ZFP13.0X12.0Q ZFP14.65X7.0Q ZFP20.95X12.5Q
4. 44 32.97 17. 50 18.00 54. 50
3.2.8S其他形状
其他形状产品顶部的示意图如图8所示，型号及尺寸见表8。
D
图电网
图8其他形状产品示意图
表8其他形状产品型号及尺寸
单位为毫米
尺寸高度H 8. 00 19.50
型 号 ZFP9.0X8.0S ZFP14.6X19.5S
直径D 9. 00 14. 60
齿高h 0. 76 1. 40
6
