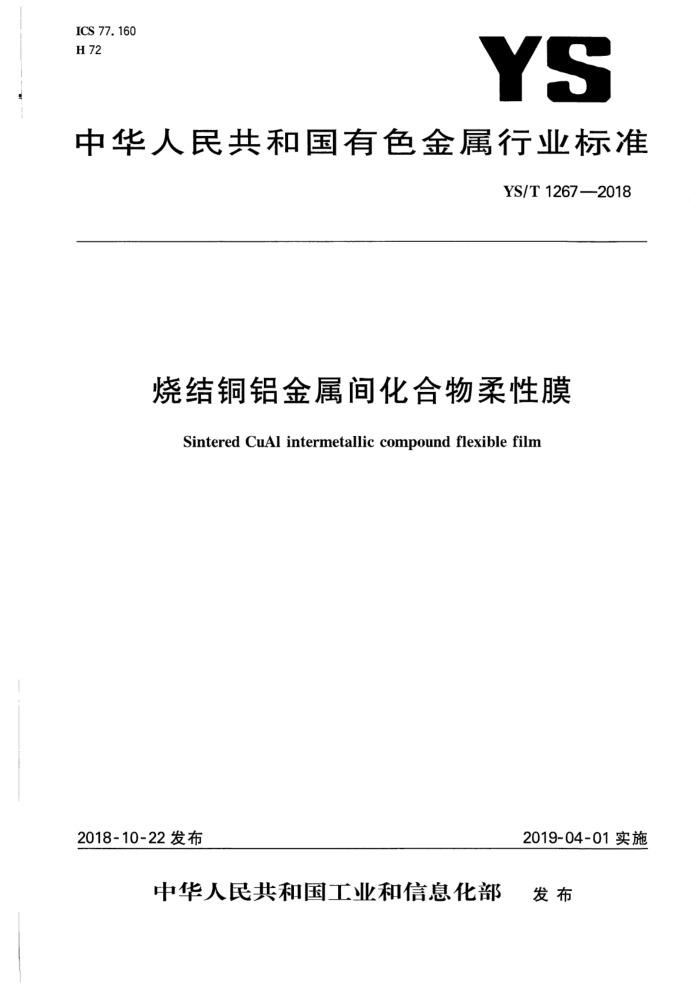

ICS 77. 160 H 72
YS
中华人民共和国有色金属行业标准
YS/T 1267—2018
烧结铜铝金属间化合物柔性膜
Sintered CuAlintermetallic compound flexiblefilm
2019-04-01实施
2018-10-22发布
中华人民共和国工业和信息化部 发布 YS/T12672018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准主要负责起草单位：成都易态科技有限公司、西部宝德科技股份有限公司、有色金属技术经济
研究院。
本标准主要起草人：高麟、汪涛、蒋敏、任德忠、王韬、莫代林、李波、张丽红、董领峰、吴艳华。 YS/T1267—2018
烧结铜铝金属间化合物柔性膜
1范围
本标准规定了烧结铜铝金属间化合物柔性膜（以下简称柔性膜）的要求、试验方法、检验规则、标志、 包装、运输、贮存、质量证明书及合同（或订货单）内容。
本标准适用于空气净化用烧结铜铝金属间化合物柔性膜。
2规范性引用文件
下列文件对于本文件的应用是 是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所 有的修改单 （单)适用于本文件。
GB/T2423.17电工电 产品环境试验 第2部分：试验方法 试验Ka：盐雾 GB/T6165高效空 气过滤器性能试验方法 效率和阻力
E
：空气过滤器
GB/T 14295 YB/T5320 金属材料定量相分析 X射线衍射K值法
3要求
3.1产品分类
、CAR02B、CAR03A、CAR03B、CAR04A七科
柔性膜按性能等级分为CAR01A、CAR01E 型号，型号中CA代表铜铝金属间化合物，R代表柔性膜。 3.2物相成分
柔性膜的主要物相为CusAl,其含量应不小于90%。 3.3 物化性能
柔性膜的物化性能应符合表1规定。
表1 柔性膜的物化性能过滤效率？
阻力 Pa 《380 ≤320 ≤270 ≤220 ≤170 ≤120 ≤80
抗撕裂性能
抗盐雾腐蚀性能
额定滤速 m/s 0. 053 0.053 0.053 0.100 0.100 0.100 0.100
型号 CAR01A CAR01B CAR02A CAR02B CAR03A CAR03B CAR04A
% 7≥99.0
次
级
95.0≤<99.0 90.0≤<95.0 85.0≤<90.0 80.0≤<85.0 75.0≤<80.0
≥10
>9
>6
≥4
<75.0
1 YS/T1267—2018
3.4尺寸规格
柔性膜的尺寸规格应符合供需双方签订的技术图样。 3.5外观质量
柔性膜表面应清洁，无浮粉、无裂纹、斑点及过烧等现象。
3.6其他
如需方对产品有其他特殊要求，由供需双方协商确定并在合同中注明。
4试验方法
4.1柔性膜物相成分检验按YB/T5320的规定执行。 4.2柔性膜过滤效率及阻力检验按GB/T6165的规定执行。 4.3柔性膜抗撕裂性能检验按GB/T14295的规定执行。 4.4柔性膜抗盐雾腐蚀性能检验按GB/T2423.17的规定执行。 4.5柔性膜尺寸规格的检验采用相应精度的量具进行。 4.6柔性膜外观质量检测用目视方法检验。
5检验规则
5.1 检查及验收
5.1.1产品应由供方进行检查，保证产品质量符合本标准或订货合同的规定，并填写质量证明书。 5.1.2需方可对收到的产品按本标准或订货合同规定进行检验，如果检验结果与本标准或订货合同的规定不符时，应在产品收到之日起三个月内向供方提出，由供需双方协商解决。 5.2组批
产品应成批提交检验，每批应由同一批原材料、同一型号、同一规格、按相同工艺生产的产品组成，每
批不超过1000卷。 5.3检验项目及取样
产品的检验项目及取样见表2。
表2柔性膜的检验项目及取样
取样
检验项目物相成分过滤效率和阻力抗撕裂性能抗盐雾腐蚀性能
要求的章条号 试验方法章条号
3. 2 3. 3 3. 3 3. 3 3. 4 3. 5
4. 1 4. 2 4. 3 4. 4 4. 5 4.6
每批1%，应不少于3卷，每卷取样不少于3个每批1%，应不少于3卷，每卷取样不少于5个每批1%，应不少于5卷，每卷取样不少于3个每批1%，应不少于5卷，每卷取样不少于3个
尺寸规格外观质量
逐卷检验逐卷检验
2 YS/T1267—2018
5.4检验结果的判定 5.4.1产品的物相成分检验结果不合格时，则在该批产品中另取双倍试样对该不合格项进行重复检验，若重复检验仍有结果不合格时，则判该批产品为不合格。 5.4.2产品的过滤效率和阻力检验结果不合格时，则在该批产品中另取双倍试样对该不合格项进行重复检验，若重复检验仍有结果不合格时，则判该批产品为不合格。但允许逐件检验，合格者重新组批。 5.4.3产品的抗撕裂性能、抗盐雾腐蚀性能检验结果不合格时，则在该批产品中另取双倍试样对该不合格项进行重复检验，若重复检验仍有结果不合格时，则判该批产品为不合格。 5.4.4产品的尺寸规格检验结果不合格时，则判该卷产品为不合格。 5.4.5 5产品的外观质量检验结果不合格时，则判该卷产品为不合格。
6标志、包装、运输、贮存和质量证明书
6.1标志 6. 1. 1 检验合格的产品应有如下标志或标签：
a) 产品型号； b) 产品规格； c) 产品批号； d) 生产日期； e) 供方质量检验部门检印。
6. 1.2 包装箱上应注明！
a) 供方名称； b) 产品名称； c) 产品数量； d) 订货单位及地址； e) 防潮、防震等字样或标志。
6. 2 包装、运输、贮存 6. 2. 1 产品以塑料袋包装，包装好的产品置于运输包装箱内，以软质物隔开并填紧。 6.2.2 产品运输过程中，不应受潮、撞击和滚动。 6.2. 3 产品应存放在阴凉、通风、干燥的库房内。 6. 3 质量证明书
每批产品应附有产品质量证明书，注明： a) 供方名称； b) 产品名称； c) 产品型号； d) 产品规格； e) 产品批号； f) 产品数量； g) 各项分析检验结果和质量检验部门检印； h) 本标准编号： YS/T1267—2018
i) 出厂日期。
合同（或订货单）内容
7
订购本标准所列产品的合同(或订货单)应包括以下内容： a) 产品名称； b) 产品型号； c) 产品规格； d) 产品支数； e) 本标准要求的“应在合同中注明”的事项； f) 本标准编号； g) 其他。
