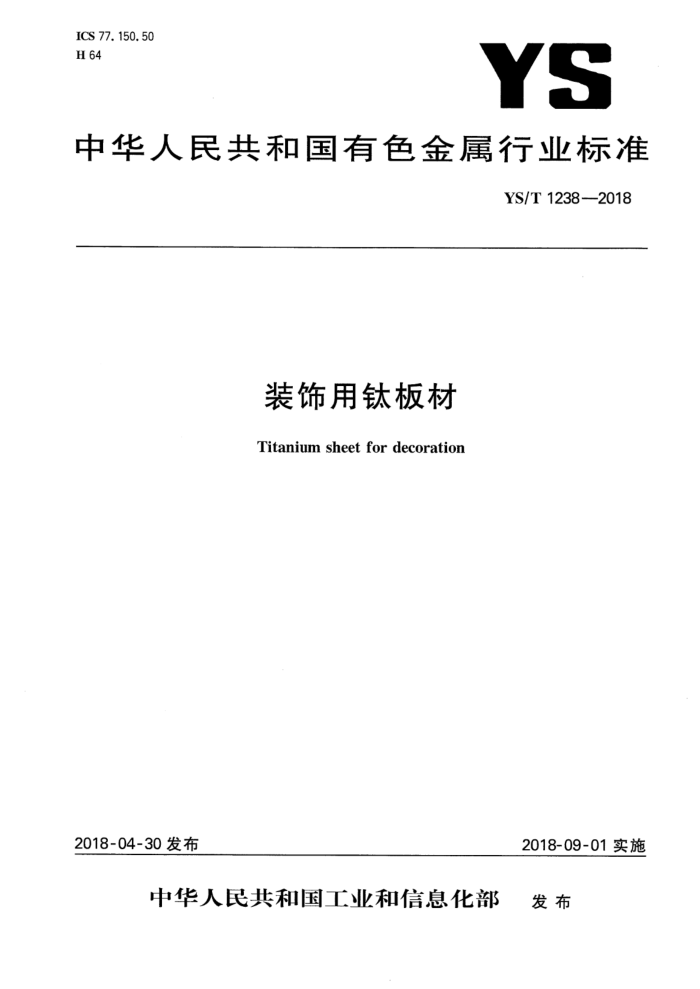

ICS 77.150.50 H 64
YS
中华人民共和国有色金属行业标准
YS/T1238-2018
装饰用钛板材 Titanium sheet for decoration
2018-04-30发布
2018-09-01实施
中华人民共和国工业和信息化部 发布 YS/T1238—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。 本标准起草单位：宝钛集团有限公司、宝鸡钛业股份有限公司、湖南湘投金天钛金属股份有限公司、
中铝沈阳有色金属加工有限公司、西安赛特思迈钛业有限公司。
本标准主要起草人：范翰、马忠贤、冯军宁、陈战乾、胡志杰、杨晓康、王勤波、李有华、周明伟、姜昊、侯
睿。 YS/T1238—2018
装饰用钛板材
1范围
本标准规定了装饰用钛板材的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和订货单(或合同)内容。
本标准适用于建筑装饰行业用钛板材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件 其最新版本（包括所有的修改 单)适用于本文件。
GB/T228.1—2010 属材料 拉伸试验 第1部分： ：室温试验方法 GB/T232金属材料 弯曲试验方法 GB/T3620.1钛及钛合 合金牌号和化学成 GB/T3620.2钛及钛合金加工 产品化学成分允许偏差 GB/T4698（所有部分） 海绵钛、钛及钛合金化学分析方法 GB/T8180 钛及钛合金加工产品的包装、标志、运输和存
3要求
3. 1 牌号、规格、状态
板材的牌号、规格、状态应符合表1的规定
表1
规格/mm 宽度 400~1250
牌号
供应状态
厚度 0.3~4.0
长度 1000~4000
TA1GELI、TA1G、TA2G、
退火态(M)
TA3G,TA4G
3.2 化学成分 3.2.1 板材的化学成分应符合表2的规定，其他要求按GB/T3620.1的规定执行。
表 2 杂质元素，不大于/%（质量分数）
牌号
Ti
其他元素单个
Fe 0.10
c 0. 03
N 0.012
H 0.008
0 0. 10
总和 0. 20
余量
TA1GELI
0. 05
1 YS/T 12382018
表2(续) 杂质元素，不大于/%（质量分数）
其他元素单个 总和
牌号
Ti
H 0.010 0.012 0.012 0.012
0 0. 15 0. 20 0. 30 0. 35
c 0. 05 0. 05 0. 05 0. 05
N 0. 03 0.03 0.03 0. 03
Fe
0. 30 0. 30 0. 30 0. 30
余量余量余量余量
0. 15 0. 20 0. 25 0. 30
0.10 0. 10 0.10 0. 10
TA1G TA2G TA3G TA4G
3. 2.2 需方从板材上取样进行化学成分复验时，其成分允许偏差应符合GB/T3620.2的规定。 3.3 外形尺寸 3.3.1 板材的厚度、宽度及长度允许偏差应符合表3的规定，厚度允许偏差的精度应在订货单（或合同）中注明，未注明时以普通精度供货。 3.3.2普通精度板材不平度应不大于5mm/m，高精度板材不平度应不大于3mm/m，订货单（或合同）中未注明时以普通精度供货。 3.3.3 板材的侧边弯曲度应不大于3mm/m 3.3.4 板材边部应切成直角，且无裂口、卷边、毛刺，切斜应不超过板材长度和宽度的允许偏差。
表3
单位为毫米
厚度允许偏差
长度允许偏差
厚度 0.3~0.5 >0.5~0.8 >0.8~1.1 >1.1~1.5 >1.5~2.0 >2.0~3.0 >3.0~4.0
宽度允许偏差
普通精度 ±0.05 ±0. 07 ±0. 09 ±0. 11 ±0.15 ±0.18 ±0.22
高精度 ±0.04 ±0. 05 ±0.06 ±0.06 ±0. 07 ±0. 09 ±0.11
+5 0
+10 0
3.4 拉伸性能
板材的室温拉伸性能应符合表4的规定。
表4 规定塑性延伸强度Rp0.2/MPa
断后伸长率A/%
牌号 TA1GELI TA1G TA2G TA3G TA4G
抗拉强度Rm/MPa
≥40 ≥35 ≥30 ≥25 ≥20
≥200 ≥240 ≥345 >500 ≥580
140~310 140~310 275~450 380~550 485~600
2 YS/T1238—2018
3.5弯曲性能
板材应进行弯曲试验，弯曲直径和弯曲角应符合表5的规定。弯曲后弯曲部位应无裂纹，
表5
弯曲角/(°)
牌号
厚度/mm 0.3~1.8 >1.8~4. 0 0.3~1.8 >1.8~4.0 0.3~1.8
弯曲直径/mm
3T 4T 3T 4T 4T
180 180 180 180 180 180 180 180 180 180
TA1GELI
TA1G
TA2G
0.3~1.8
4T
TA3G
7
TA4G
注：T为板材的名义厚度
3. 6 外观质量 3.6.1 板材应以酸洗或砂光表面供货。 3.6.2 酸洗表面板材的表面粗糙度R，值应不大于1.6um，砂光表面板材的表面粗糙度R。值应不大于 0.8um，订货单（或合同）中未注明时以酸洗表面供货 3.6.3板材表面允许存在有轻微的发暗和局部的水迹；允许有局部的、不超出其厚度允许偏差的划伤缺陷，但应保证板材允许的最小厚度。 3.6.4 板材表面不允许有裂纹、起皮、氧化皮、压折、压痕、凹坑、过碱洗、金属及非金属夹杂。 3. 6.5 板材允许沿轧制方向清除局部缺陷，但清除后应保证板材允许的最小厚度。 3. 6. 6 修磨后板材应经酸洗或砂光，使板材表面光泽和粗糙度趋于一致。 3.6.7 板材不应有分层。
4 试验方法
4. 1 化学成分分析按GB/T4698进行。 4.2 外形尺寸用相应精度的量具进行，其中厚度测量应在距板材边部10mm～100mm范围内进行 4.3拉伸性能按GB/T228.1一2010进行。厚度小于3.0mm的板材取P1试样，厚度不小于3.0mm 的板材取P7试样 4.4弯曲性能按GB/T232进行，试样的宽度为15mm。 4.5外观质量用目视进行，其中表面粗糙度采用标块对比法进行。
3 YS/T 1238—2018
5检验规则
5.1检查和验收 5.1.1板材应由供方进行检验，保证产品质量符合本标准及订货单（或合同）的规定，并填写质量证明书。 5.1.2需方应对收到的产品按本标准及订货单(或合同)的规定进行检验。如检验结果与本标准及订货单(或合同)的规定不符时，应在收到产品之日起3个月内向供方提出，由供需双方协商解决。 5.2组批
板材应成批提交验收。每批应由同一牌号、熔炼炉号、厚度规格、制造方法、状态和同一热处理炉批的产品组成。 5.3检验项目及取样
板材的检验项目及取样应符合表6的规定。 5.4检验结果的判定 5.4.1化学成分检验结果不合格时，允许对不合格元素进行一次重复检验。若重复检验仍不合格，则判该批产品不合格。
表6
检验项目
要求的章条号 试验方法的章条号
取样规定
氢含量在产品上任取1份试样进行分析，其他成分供方以
化学成分
3. 2
4. 1
原铸锭分析结果报出，需方复验时均在产品上进行
外形尺寸拉伸性能弯曲性能外观质量
逐张
3. 3 3. 4 3. 5 3. 6
4. 2 4. 3 4. 4 4. 5
每批任取2张，每张板材各取1个横向试样每批任取2张，每张板材各取1个横向试样
逐张
5.4.2拉伸性能和弯曲性能检验中，如果有一个试样的检验结果不合格，则从该批产品上取双倍数量的试样进行该不合格项的重复检验。若重复检验仍有一个试样不合格，判该批产品不合格。但允许供方逐张对不合格项进行检验，合格者重新组批。 5.4.3外形尺寸和外观质量检验结果不合格时，判单张不合格。
6标志、包装、运输、贮存及质量证明书
6.1产品标志
在检验合格的板材上应有如下标志(或贴标签）： a）牌号； b）规格；
4 YS/T1238—2018
c) 状态； d）批号； e) 本标准编号。
6.2 包装、标志、运输和贮存
产品的包装、标志、运输和贮存应符合GB/T8180的规定。 6.3 质量证明书
每批板材应附有质量证明书，注明： a) 供方名称； b) 产品名称； c) 产品牌号、规格和状态； d) 熔炼炉号、批号、批重和件数； e) 各项分析检验结果及质量检验部门印记； f) 本标准编号； g) 包装日期。
订货单（或合同)内容
7
按本标准订购产品的订货单（或合同）应包括下列内容： a) 产品名称； b) 牌号； c) 规格； d) 状态； e) 重量或数量； f) 本标准编号； g) 其他。
