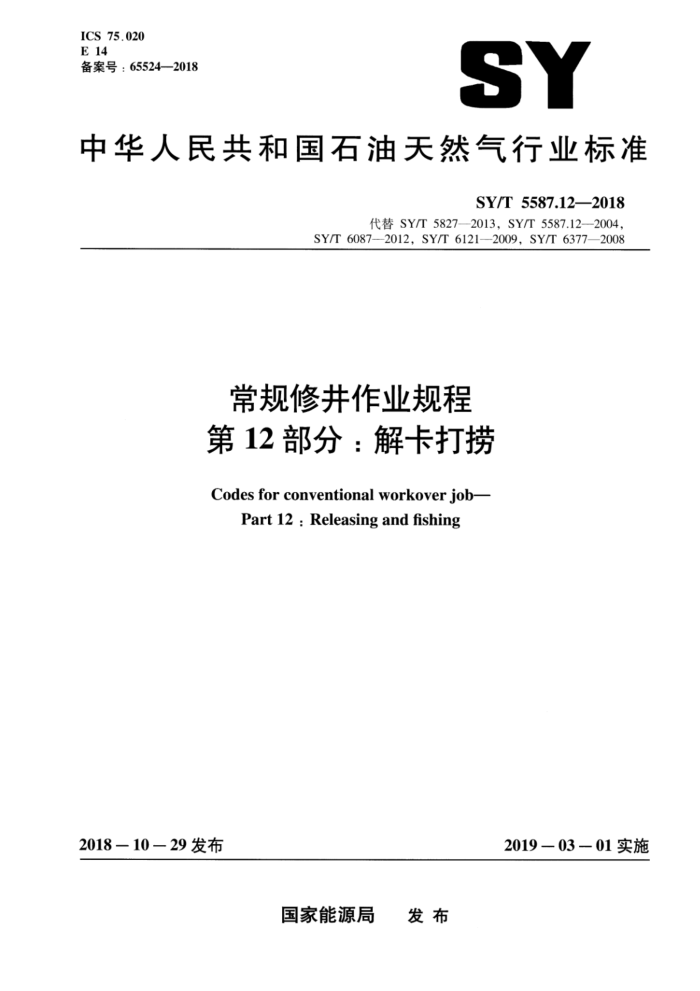

ICS 75.020 E 14 备案号：65524—2018
SY
中华人民共和国石油天然气行业标准
SY/T 5587.122018
代替SY/T5827—2013，SY/T5587.12-—2004，
SY/T6087-—2012,SY/T6121—2009,SY/T6377—2008
常规修井作业规程第12部分：解卡打捞 Codes for conventional workover job-
Part 12 : Releasing and fishing
2019—03—01实施
2018-10一29发布
国家能源局 发布 SY/T 5587.12—2018
目 次
前言 1范围 2 规范性引用文件 3 术语和定义 4 施工设计
施工准备 5.1 资料准备 5.2 设备及工具准备 5.3 井控装置准备解卡作业
n
9
6
6.1 活动管柱法解卡 6.2 震击法解卡 6.3 倒扣法解卡 6.4 切割法解卡 6.5 套、磨铣法解卡 6.6 浸泡法解卡打捞作业 7.1 打印 7.2 打捞 7.3 打捞钻具 7.4 判断捞获落鱼方法 7.5 打捞作业其他要求 8井控要求
7
C
广
健康、安全、环境控制要求 10资料录取与施工总结附录A（资料性附录） 打捞工具及辅助工具规格参数附录B（资料性附录）油管和钻杆扭矩参数附录C（资料性附录） 震击工具有关规格附录D（资料性附录） 各类落物打捞工具附录E（资料性附录） 常规打捞工具操作方法
9
8
-12
15
.-16
10 SY/T 5587.12—2018
前言
SY/T5587《常规修井作业规程》分为以下部分：
第1部分：注水井调配作业规程；第3部分：油气井压井、替喷、诱喷；第4部分：找串漏、封串堵漏；第5部分：井下作业井简准备；第9部分：换井口装置：第10部分：水力喷砂射孔：第11部分：钻铣封隔器、桥塞；第12部分：解卡打捞：第14部分：注塞、钻塞。
一
本部分为SY/T5587的第12部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分代替SY/T5827—2013《解卡打捞工艺作法》、SY/T5587.12—2004《常规修井作业规程第12部分：打捞落物》、SY/T6087—2012《潜油电泵解卡打捞工艺作法》、SY/T6121—2009 《封隔器解卡打捞工艺作法》、SY/T6377一2008《鱼顶打印作业方法》共5个标准。本部分以SY/T 5587.12—2004为主，整合了SY/T5827—2013等标准的部分内容，除编辑性修改外，主要技术变化如下：
修改了范围（见第1章）；一修改了规范性引用文件（见第2章），修改了施工准备（见第5章）：修改了解卡作业中的有关要求（见第6章）：修改了打捞作业的施工要求（见第7章）：增加了井控要求（见第8章）；增加了打捞工具及辅助工具（见附录A）：完善了常规打捞工具操作方法（见附录E）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由采油采气专业标准化委员会提出并归口。 本部分起草单位：大庆油田有限责任公司井下作业分公司、中国石油集团西部钻探工程有限公司
井下作业公司、中石化中原石油工程公司井下特种作业公司。
本部分主要起草人：刘士军、张永春、郝东奎、王珂昕、陈翔动、张守华、乔文秀、向庭庆、薛超、许红艳、张玉霞。
本标准代替了SY/T5827—2013，SY/T5587.12—2004，SY/T6087—2012，SY/T6121—2009， SY/T 6377—2002
SY/T5827—2013的历次版本发布情况为：
-SY/T5827-1993,SY/T5827—2005。 SY/T5587.12—2004的历次版本发布情况为：
II SY/T 5587.12—2018
SY/T5587.12—1993。 SY/T6087—2012的历次版本发布情况为：
SY/T 6087—1994。 SY/T6121—2009的历次版本发布情况为：
-SY/T 6121--1995。 SY/T6377—2008的历次版本发布情况为：
SY/T 6377—1998。
III SY/T 5587.12—2018
常规修并作业规程第12部分：解卡打捞
1范围
SY/T5587的本部分规定了油气水井解卡打捞的施工设计、施工准备、作业程序、井控及施工总结等要求。
本部分适用于油气水井处理卡钻时解卡打捞施工。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 5225 5石油天然气钻井、开发、储运防火防爆安全生产技术规程 SY/T5247—2008钻井井下故障处理推荐方法 SY/T5727 井下作业安全规程 SY/T6127 油气水井井下作业资料录取项目规范 SY/T6228 油气井钻井及修井作业职业安全的推荐作法 SY/T6264—2006油气水井大修作业施工设计编写规范 SY/T6690 井下作业井控技术规程
3术语和定义
下列术语和定义适用于本文件。
3.1
落鱼fish 落人井内物体的统称。
3.2
鱼顶fish head 落鱼的顶部。
3.3
管柱string 下入井内的油管或钻杆以及与其配套的各类工具、仪器、采油设备组成管串的总称。
3.4
卡钻pipe sticking 油气水井在生产或作业过程中，由于地层出砂、套管损坏、落物、工具失效或操作不当等原因造
成的井下管柱不能正常起下作业的井下事故。
1 SY/T 5587.12—2018
3.5
打印impress 用印模来证实鱼顶状态或套管情况的作业过程。
3.6
印痕 impression 印模从井内打出的痕迹。
3.7
卡点freeze point 管柱或落鱼被卡的位置。
3.8
测卡点detecting freeze point 采用一定的工具、仪器及计算方法确定卡点位置的工艺过程。
3.9
解卡 releasing stuck 解除井下管柱或落鱼卡阻的施工过程。
4施工设计
4.1施工设计编写应以地质设计和工程设计为依据。 4.2需要大修作业解卡打捞的施工井其设计原则、内容及要求、格式等应符合SY/T6264一2006中第4章的规定。
5施工准备 5.1资料准备
施工井地质设计和工程设计、施工设计、应急预案等资料应齐全。 5.2 设备及工具准备 5.2.1 修井设备及解卡打捞工具应满足施工设计要求。 5.2.2 2仪器设备、仪表调校合格。 5.2.3人井工具、管串应画示意图。 5.2.4打捞工具、套磨铣工具及辅助工具选择参见附录A。 5.3 井控装置准备
并控装置配备、安装、调试及使用等应符合设计要求及SY/T6690的规定。
6解卡作业 6.1 活动管柱法解卡 6.1.1试提 6.1.1.1走 起原井管柱试提时应把井口顶丝松到位。 2 SY/T 5587.12-2018
6.1.1.2打捞时在确认捞获落鱼后应缓慢试提，密切观察指重表悬重变化。 6.1.2紧扣
活动解卡前，对井下管柱从井口开始往下逐级紧扣，将所有螺纹旋紧，扭矩参见附录B。 6.1.3确定卡阻类型及卡点深度
活动管柱解卡前，要确定卡阻类型及卡点深度。卡点确定方法参见SY/T52472008中7.1的规定 6.1.4活动管柱解卡 6.1.4.1上提下放反复活动管柱，最大上提负荷不应超过井内管柱或工具抗拉强度的80%。 6.1.4.2活动管柱过程中，采取慢提快放方法，也可借助紧扣方向旋转管柱。对胶皮膨胀、胶块卡钻，可悬吊提拉活动管柱解卡。 6.1.4.3具备循环条件的，可借助循环进行解卡：不具备循环条件的，可采取憋压方法解卡处理，压力大小、放压时间根据卡阻类型选择。 6.1.4.4活动管柱10次左右，间歇30min。同时应分析活动管柱情况，同时对设备、井架、游动系统、地锚、绷绳等进行安全检查，并制定相应措施 6.1.4.5解卡过程中密切观察指重表变化，解卡后应起钻检查，悬重正常将落鱼起出。 6.2震击法解卡 6.2.1震击工具主要有开式下击器、闭式下击器、液压上击器、地面下击器、机械上击器及震击加速器等（有关规格系列参见附录C），根据井下及地面情况，按照设计要求准备好震击工具。 6.2.2根据落鱼卡阻情况，选择震击方式。 6.2.3地面设备、井口工具、用具等要有紧固措施，防止震击时发生断、脱。 6.2.4指重表灵敏，符合规定要求，刹车系统安全可靠。 6.2.5震击器及打捞工具有多种组合形式，推荐自上而下组合如下（其中安全接头根据打捞工具及井况选择性下人）：
a）方钻杆（或钻杆）地面下击器井内管柱： b）钻杆钻开式下击器（闭式下击器）安全接头打捞工具； c）钻杆钻链液压上击器（机械上击器）安全接头十打捞工具； d）钻杆加速器钻链液压上击器下击器安全接头打捞工具。
6.2.6震击器类型、使用前检查、震击操作方法、注意事项及现场维护保养等执行SY/T5247--2008 中7.5的规定。 6.3倒扣法解卡 6.3.1# 机械倒扣 6.3.1.1石 确定卡点深度，其计算方法见下列公式：
L=ALxExF=210×F×=×
△p
△p
△p
式中： L一一初步确定的卡点深度，单位为米（m）； △L一管柱连续提升时平均伸长量，单位为厘米（cm）；
3
