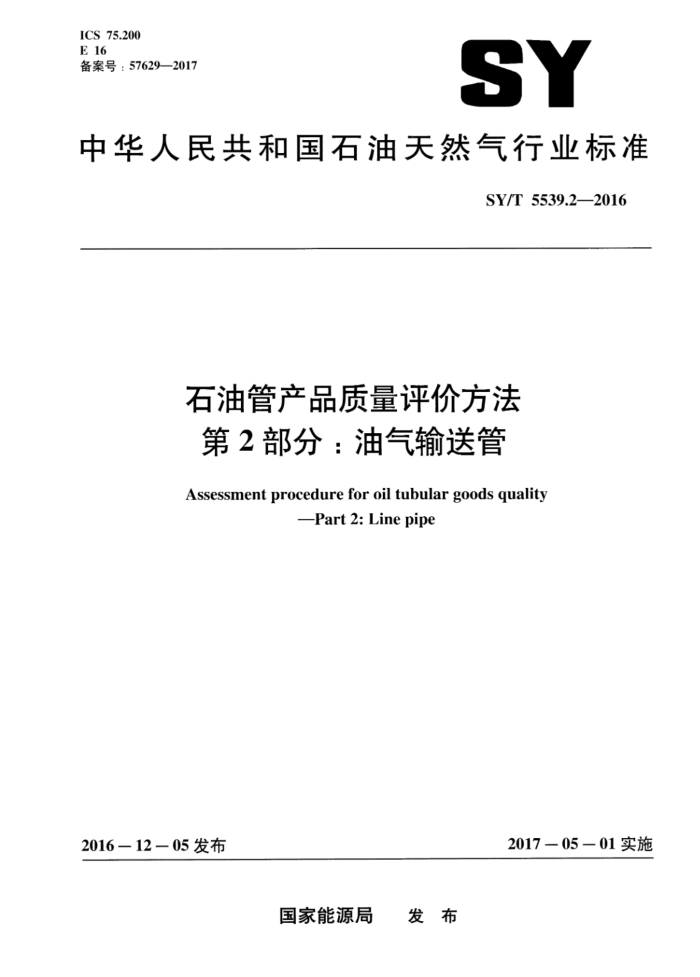

中华人民共和国石油天然气行业标准
SY/T 5539.2—2016
石油管产品质量评价方法第2部分：油气输送管
Assessment procedure for oil tubular goods quality
-Part 2: Line pipe
2017－0501实施
2016—1205发布
国家能源局 发布 SY/T 5539.2—2016
目 次
前言
1
范围规范性引用文件抽样及检验 3.1 抽样方案 3.2产品质量特性及不通过判定分类 3.3样本的抽取 3.4样本的检验判定抽样总体是否可以进行评级质量评价检验评分规则
2.
3
-
5
5.1总则 5.2A1类、B类和C类质量特性检验评分规则 5.3A2类质量特性检验评分规则 6综合评价 6.1 综合得分的确定 6.2产品登记的划分 7质量评价检验结果登记表
F
中
附录A（资料性附录） 输送管产品质量评价检验结果登记表（格式） SY/T 5539.2—2016
前言
SY/T5539《石油管产品质量评价方法》分为以下两个部分：
第1部分：油井管；第2部分：油气输送管。
本部分为SY/T5539的第2部分。 本部分按照GB/T1.1--2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由石油管材专业标准化技术委员会提出并归口。 本部分起草单位：中国石油集团石油管工程技术研究院、中国石油管道建设项目经理部、北京隆
盛泰科石油管科技有限公司、宝鸡石油钢管有限责任公司、华油钢管有限公司、巨龙钢管有限公司。
本部分主要起草人：陈宏远、池强、吉玲康、张对红、杨专钊、许晓锋、牛辉、田鹏、张雷、 张伟卫、封辉。
II SY/T 5539.2—2016
石油管产品质量评价方法第2部分：油气输送管
1范围
SY/T5539的本部分规定了油气输送管产品质量评价的抽样及检验、抽样判定、综合评价质量评价结果的处理、质量评价检验评分规则等。
本部分适用于石油天然气工业管线输送系统用的高频焊（HFW）、螺旋缝埋弧焊（SAWH）、直缝埋弧焊（SAWL）钢管及无缝钢管（SMLS）产品质量的评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.4计数抽样检验程序第4部分：声称质量水平的评定程序 GB/T9711石油天然气工业线输送系统用钢管 GB/T10III随机数的产生及其在产品质量抽样检验中的应用程序 ISO3183石油天然气工业管道输送系统用钢管 APISpcc5L管线钢管规范
3抽样及检验 3.1抽样方案
根据GB/T2828.4规定制定的输送管产品质量评价抽样方案见表1。其中包括样本量、不通过判定数、监督质量水平、检验等级等参数。 3.2产品质量特性及不通过判定分类 3.2.1总则
按单位产品质量特性的重要性将其分为A，B，C三类。A类质量特性是指单位产品极重要质量特性，B类质量特性是指单位产品的重要质量特性，C类质量特性是指单位产品的一般质量特性。 3.2.2A类质量特性 3.2.2.1A1类：无损检验及重量、水压等（包括超声波、磁粉、射线等无损检验，重量，水压等）。 3.2.2.2A2类：化学成分、力学性能（如拉伸性能、冲击性能、落锤撕裂性能、弯曲性能、硬度等）、显微组织（如金相组织、晶粒度等）。
1 SY/T5539.2—2016
3.2.3B类质量特性
几何尺寸（包括产品外径、直度、长度等形状尺寸）。
表1车 输送管产品质量评价抽样方案
C类质量特性
A类质量特性
产品名称 抽样方案 A1类（无损检验A2类（化学成分、力 B类质量特性 CI类（外观 C1类（标志、
（儿何尺寸）
及重量、水压） 学性能、显微组织）
及工艺质量） 涂层、包装）
样本量
32 2 2.5 11 32 2 2.5 11
3 0 1.5 0 3 0 1.5 0
50 3 2.5 II 32 2 2.5
32 3 4.0 III 20 2 4.0 11
32 3 4.0 ITI 20 2 4.0 1
HFW钢管和 不通过判定数 SMLS钢管 监督质量水平
检验等级样本量
SAWH钢管和 不通过判定数 SAWL钢管 监督质量水平
检验等级
3.2.4C类质量特性 3.2.4.1C1类：外观及工艺质量（包括管体、端面等部位存在的损伤、撕破、毛刺、锈蚀、轻微沟槽、摔坑等）。 3.2.4.2C2类：标志、涂层、包装（包括标志、涂层、包装及坡口保护器等）。 3.3样本的抽取
样本的抽取可以使用GB/T10111或其他方法在整个总体中做简单的随机抽样，也可以视情况采用分层比例随机抽样或多级抽样方法，以保护样本具有好的代表性。 3.4样本的检验
输送管产品质量评价检验可在生产现场、储运现场、使用现场或专职检验机构由专职产品质量监督检验人员完成。
-般情况下，输送管应按GB/T9711，ISO3183或APISpec5L及其他等同、等效标准的规定进
行检验。
4判定抽样总体是否可以进行评级
对各检验项目，按相应标准规定的检验方法和通过判定与否的判定准则逐一检验样本中的每个样品，按质量特性分类分别累计不通过判定品数。
若样本任一类别的不通过判定品数大于或等于表1中相应的不通过判定数，则该总体不可进行评级。若所有类别的不通过判定品数小于相应的不通过判定数，则该总体被认为通过了抽样检验，可以进行评级，评级方法见第6章。
2 SY/T5539.22016
5质量评价检验评分规则 5.1总则
对3.2中规定的A。B，C三类质量特性（共5小类）检验结果分别进行评分（每类满分均为100分）。 5.2A1类、B类和C类质量特性检验评分规则
无损检验及重量、水压、几何尺寸、外观及工艺质量、标志。涂层、包装等项目的检验评分规则见表2。
表2A1类、B类和C类质量特性检验评分规则
HFW钢管和SMLS钢管
SAWH钢管和SAWL钢管
产品名称
抽样方案
(322)
(80,3)
AI类 实际样本不通过判定品数，个 0
2 60
1 80 (50, 4)
2 60
0 100
评分，分抽样方案
100
(50 4)
B类 实际样本不通过判定品数，个 0
3 60
0 100
2
2 70
- 80
1
评分，分拙样方案
70
100
80 (8, 2)
60
(32, 4)
CI类 实际样本不通过判定品数，个 0
( 100
3
2
1 60
/
评分，分抽样方案
100 80 70 60
(20,3)
(20.3)
- 80
C2 实际样木不通过判定品数，个 0
0 100
1 80
2 60
2 60
评分，分
100
注：抽样方案中，第一个数字代表样本量，第二个数字代表不通过判定品数。 5.3A2类质量特性检验评分规则
所抽每一个样本如拉伸性能、冲击性能、硬度以及化学成分、显微组织等常规理化性能均符合相应的标准要求，则可得60分。若任一样本的任一常规理化性能指标不通过，则该项不得分。
冲击韧性相对于标准值每提高10%，则可在60分基本分的基础上加4分（但最多只能加40分）。 本项最终得分应以各样本中较低得分计。
6综合评价 6.1综合得分的确定
输送管产品综合得分X为各类质量特性得分与其对应权重值的乘积之和。各类质量特性的权重值见表3。 6.2产品登记的划分
输送管产品登记可根据表4按6.1得到的综合分数划分。 示例：某厂一批直缝埋弧焊管，经检验A1，A2，B，C1，C2各类质量特性得分分别为80分、80分、70分、90
分、100分，则其综合得分为：
3 SY/T5539.2—2016
X=80x0.2080x0.4070x0.2090x0.15100x0.05=80.5
故该批直缝埋弧焊管最终评价结果为Ⅱ级。
表3输送管产品各类质量特性权重值
权重值
质量特性 A1 A2
HFW钢管和SMLS钢管
SAWH钢管和SAWL钢管
0.25 0.35 0.20 0.15 0.05
0.20 0.40 0.20 0.15 0.05
B C1 C2
表4输送管产品等级划分
产品级别
综合得分 1002X90 90 >X280 80>X70 X<70
I F II IV
质量评价检验结果登记表
7
质量评价检验结果瓷记表格式参见附录A。
门 SY/T5539.2—2016
附录A （资料性附录）
输送管产品质量评价检验结果登记表（格式）
表A.1为输送管产品质量评价检验结果登记表（格式）。
表A.1 输送管产品质量评价检验结果登记表
产品名称
规格
钢级
检验标准
AI类（无损检验A2类（化学成分、力 B类质量特性 C类质量特性
A类质量特性
类别
《儿何尺寸） C类（外观及 C2类（标志、
艺质量） 涂层、包装）
及重量、水压） 学性能、显微组织）
抽样方案样本不通过判定品数
是否可以评级检验评分综合评分产品级别推荐性处理意见
5
