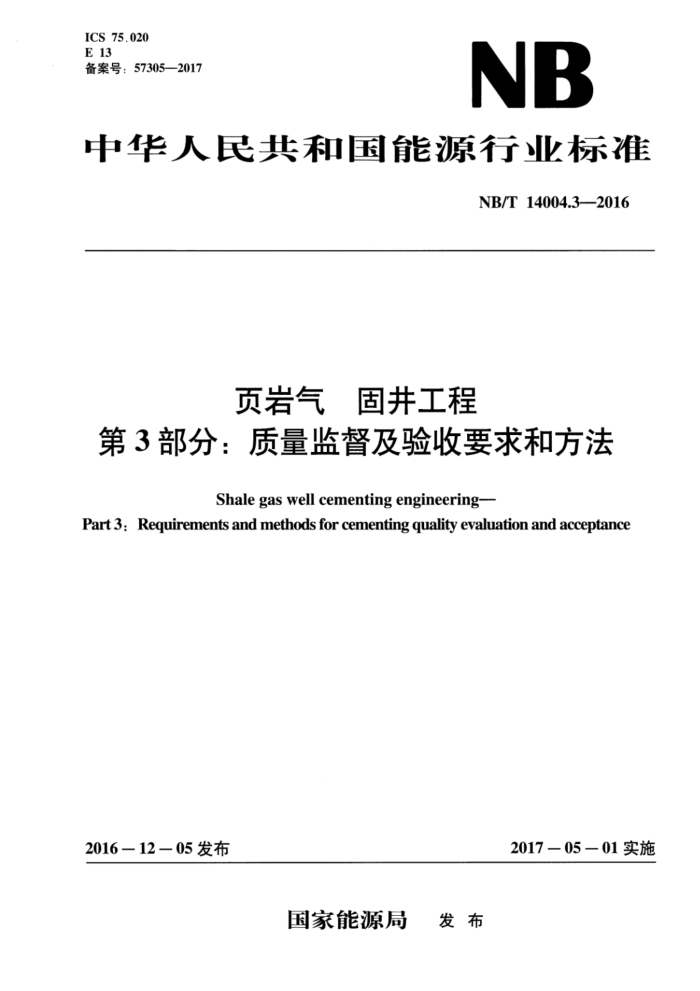

ICS 75.020 E 13 备案号：57305—2017
NB
中华人民共和国能源行业标准
NB/T 14004.3--2016
页岩气 固井工程
第3部分：质量监督及验收要求和方法
Shale gas well cementing engineering--
Part 3: Requirements and methods for cementing quality evaluation and acceptance
2017—05—01实施
2016一12一05发布
国家能源局 发布 NB/T 14004.3-2016
目 次
前言：
1
范围 2 规范性引用文件
1
术语和定义 4 质量监督要求
3
..0..01
质量检测与评定套管柱试压
S
6 NB/T14004.3—2016
前言
NB/T14004《页岩气固井工程》分为以下3个部分：
-第1部分：技术规范第2部分：水泥浆技术要求和评价方法：第3部分：质量监督及验收要求和方法。
本部分为NB/T14004的第3部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分由能源行业页岩气标准化委员会提出并归口。 本部分主要起草单位：中国石油集团川庆钻探工程有限公司井下作业公司。 本部分参加起草单位：中国石油化工股份有限公司石油工程技术研究院、国家能源页岩气研发
（实验）中心、中国石油集团钻井工程技术研究院、中国石油集团川庆钻探工程有限公司固井公司。
本部分主要起草人：曾凡坤、刘伟、刘洋、曲从锋、饶辰威、赵常青、李兵、严海兵、王纯全、 黄伟、房皓、余鑫、聂世均。
II NB/T14004.3—2016
页岩气固井工程
第3部分：质量监督及验收要求和方法
1范围
NB/T14004的本部分规定了页岩气井生产套管固井质量监督要求、质量检测与评定、套管柱试压。
本部分适用于页岩气井生产套管固井质量评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5467套管柱试压规范 SY/T6592 2固井质量评价方法
3术语和定义
下列术语和定义适用于本文件。
3.1
胶结质量合格率the qualification rate of cementing quality 胶结质量评价结论为中和优的井段长占评价封固井段总长的百分比。
3.2
胶结质量优良率the perfiection rate of cementing quality 胶结质量评价结论为优的井段长占评价封固井段总长的百分比。
3.3
主要目的层段the main cementing hole section 页岩气生产套管固井中，产层及产层顶界以上200m的井段。
4质量监督要求
4.1套管应下到设计井深。 4.2水泥浆应返至设计井深。 4.3水泥塞长度不超过设计长度200%，人工井底以下水泥塞长度不少于30m。 4.4固井封固质量合格，产层段顶界以上应有连续20m胶结质量评价结论为优的井段或50m胶结质量评价结论为中的井段。 4.5套管柱试压合格。
1 NB/T14004.3—2016
5质量检测与评定 5.1检测方法
宜采用声幅测井（CBL）和变密度测井（VDL）综合评价水泥胶结质量：不能明确鉴定质量以及其他特殊情况下，可采用SBT扇区胶结测井或其他方法进行水泥胶结质量检测。 5.2检测条件 5.2.1水泥胶结质量测井应在候凝72h后进行。 5.2.2水泥胶结质量测井之前不应进行套管柱试压，不宜进行洗井、通井、刮管、降低井筒内工作液密度等作业。 5.3检测要求 5.3.1 水泥胶结质量测井仪器安放、测量速度及测井资料预处理符合SY/T6592的要求。 5.3.2 胶结质量测井曲线宜测至人工井底以上10m。 5.4水泥胶结质量评价指标 5.4.1 水泥环胶结质量CBL评价指标见表1。 5.4.2水泥环胶结质量VDL评价指标见表2。
表1水泥环胶结质量CBL评价指标
高、低密度水泥浆固井CBL曲线
常规密度水泥浆固井CBL曲线
胶结质量评价结论
优中差
声幅相对值≤20% 20%<声幅相对值≤40%
声幅相对值≤15%
15%<声幅相对值≤30%
声幅相对值>40%
声幅相对值>30%
表2水泥环胶结质量VDL评价指标
VDL图
胶结质量评价结论
套管波消失，地层波清晰连续套管波弱，地层波不连续
优中差
套管波明显
5.5 质量评定 5.5.1封固质量评定考核胶结质量合格率和胶结质量优质率：
a）主要目的层段或全部封固井段胶结质量合格率小于60%者，评定为封固质量不合格。 b）主要目的层段且全部封固井段胶结质量合格率大于或等于60%者，评定为封固质量合格。 c）主要目的层段且全部封固井段胶结质量优良率大于或等于60%者，评定为封固质量优良。
2 NB/T14004.3—2016
5.5.2经射孔、压裂等试气作业，无窜流、泄漏，不影响增产、开发及井筒完整性，可评定为固井质量合格。 5.5.3经补救达到5.5.2要求，可评定为固井质量合格。
6套管柱试压
套管柱试压按SY/T5467的规定执行。
3 0
