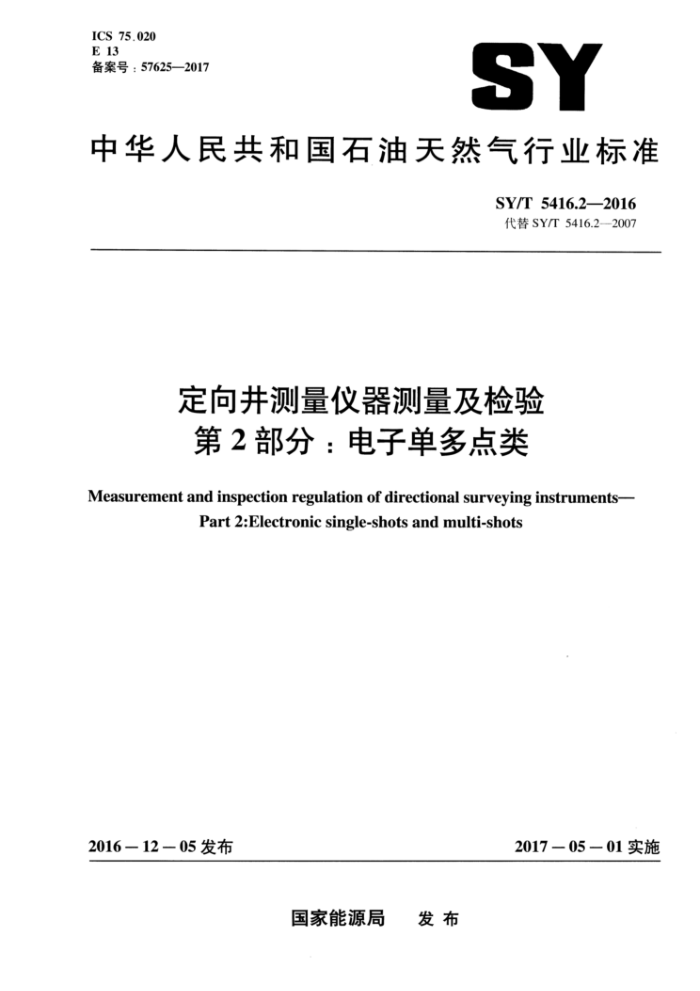

ICS 75.020 E 13 备案号：57625—2017
SY
中华人民共和国石油天然气行业标准
SY/T 5416.2—2016 代替SY/T5416.2—2007
定向并测量仪器测量及检验第2部分：电子单多点类
Measurement and inspection regulation of directional surveying instruments-
Part 2:Electronic single-shots and multi-shots
2017－ 05－01 实施
2016 － 12 — 05 发布
国家能源局 发布 SY/T 5416.2—2016
目 次
前言 1 范围 2 规范性引用文件 3 准备与检查 4 组装与测量 5 数据读取
1
回收及维护保养 7 检验附录A (资料性附录) 探管检验记录附录B (资料性附录) 探管检验证书附录C (资料性附录) 电子单多点测斜仪器、辅助设备、工具配件附录D (资料性附录) 单多点记录附录E (资料性附录) 施工记录附录F (资料性附录) 检验工具、仪器及辅件配备
6
6
a
11
12
13 SY/T 5416.2—2016
前言
SY/T5416《定向井测量仪器测量及检验》分为以下三个部分：
第1部分：随钻类；一第2部分：电子单多点类；
-第3部分：陀螺类。 本部分为SY/T5416的第2部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分代替SY/T5416.2—2007《定向井测量仪器测量及检验 第2部分：电子单多点类》。 本部分与SY/T5416.2—2007相比较，主要技术变化如下：
删除了电池充电的内容（见2007年版的2.2.7）；增加了“规范性引用文件”（见第2章）；增加了测试探管的内容（见4.1.1）； -增加了单点自浮测量的条件（见4.4.2.1）；增加了多点测量对钻具的要求与条件限制（见4.5）；增加了“高温井测量”（见4.6）；修改了数据读取的内容（见第5章，2007年版第4章）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由石油钻井工程专业标准化委员会提出并归口。 本部分起草单位：中国石油长城钻探工程公司钻井技术服务公司。 本部分主要起草人：王广帅、王学俭、杨建云、张铁铭、张丽媛、王宏丽、郁春锋、王志国。 本部分代替了SY/T5416.2--2007。 SY/T5416.2-2007的历次版本发布情况为：
-SY/T 6468—2000 ; SY/T 6498—2000。
1I SY/T 5416.2—2016
定向并测量仪器测量及检验第2部分：电子单多点类
1范围
SY/T5416的本部分规定了电子单多点测量仪器的准备与检查、组装与测量、数据读取、回收及维护保养、检验。
本部分适用于电子单多点测量仪器的测量及检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY5225一2012石油天然气钻井、开发、储运防火防爆安全生产技术规程 SY/T6587电子式井斜仪校准方法 SY/T6626电子单多点测斜仪
3准备与检查 3.1上井前的准备与检查 3.1.1查看仪器探管校验记录和校验证书（参见附录A、附录B），校验证书应在有效期内；新仪器探管的验收执行SY/T6626的相关要求，校准执行SY/T6587的相关要求。 3.1.2仪器工具及配件准备参见附录C。 3.1.3探管的检查包括：
a）外观无损伤，无弯曲变形，连接螺纹无损伤。 b）通信线连接插孔清洁。 C）连接电池简的触点清洁，外观无损坏变形。 d）电源开关处于关闭位置。 e）探管紧固螺钉无松动。 f）探管编号标识清晰。
3.1.4电池筒及电池的检查包括：
a）外观无挤压变形，连接螺纹无损伤。 b）减震弹簧弹性良好，连接触点清洁。 c）电池无破损，并测量电流、电压值，符合仪器要求。
3.1.5电池充电器检查包括：
a）外观无损坏变形； b）触点清洁，螺纹完好； c）充电器指示灯工作正常。
1 SY/T 5416.2—2016
3.1.6定向总成检查包括：
a）外观无损伤，无弯曲变形。 b）螺纹无损伤，配齐保护帽。 c）减震弹簧无变形，减震性良好。 d）“T”头无松动。 e）打捞头无损伤变形。 f）扶正胶棒齐全无损伤。 g）定向引鞋导引端面应圆滑。
3.1.7保护筒检查包括：
a）外观无损伤，无弯曲变形。 b）螺纹无损伤，配齐保护帽。 c）表面划痕深度不大于0.5mm。 d）外径磨损不大于0.5mm。 e）额定抗压、抗温能力满足井筒压力和温度要求。
3.1.8仪器地面检测包括：
a）按仪器使用说明书要求正确连接地面系统和探管，并做通信和模拟测试。 b）供电应符合SY5225—2012中3.2.5的要求，工作间中配备不间断电源。
3.2 施工前的检查 3.2.1 1检查探管，按3.1.3的规定执行。 3.2.2检查地面设备，按3.1.8的规定执行。 3.2.3核实钻具通径，确认仪器能顺利通过。 3.2.4测斜绞车及附属设备性能良好。 3.2.5 电池电量满足使用要求。
4 组装与测量 4.1测试电池筒、探管及地面数据处理系统 4.1.1将探管分别置于竖直和水平状态，并先后转动高边工具面至0°，90°，180°，270°左右，检查测试结果应与实际状态相一致。 4.1.2确认探管及地面处理系统正常后进行参数设置。 4.1.3校验高边工具面角，使探管“T”形键槽、定向引鞋高边一致。 4.2延迟及间隔时间设置 4.2.1多点探管延迟时间及间隔时间设置包括：
a）延迟时间设置按公式（1）和公式（2）计算：
T=T,T,
(1)
T,=H/v
(2)
式中: T——延迟时间，单位为秒（s）；
2 SY/T 5416.2—2016
4.4.2.6仪器取出后，关闭探管电源。 4.5多点测量 4.5.1仪器人井前应确认钻具完整、水眼畅通，仪器下行过程中应活动钻具。 4.5.2当井斜角大于45°时，应短起至井斜角45°以内井段，投测多点仪器，再下钻到井底，起钻进行多点测量。 4.5.3到达设置时间后，应延迟60s再起钻测量。 4.5.4测量时应保持钻具处于静止状态，记下每个测量点的时间、立柱号和测量深度，填写至表 D.1 中。 4.6高温井测量 4.6.1 1当井底温度大于120℃，选择高温仪器或使用探管隔热筒测量。 4.6.2 测量方法同4.4或4.5。
5数据读取
5.1连接探管和地面仪器，读取测量数据。 5.2核实磁场强度、磁倾角、重力和三个参数，磁场强度测量值与当地磁场强度的差值不大于 ±0.5μT，磁倾角差值不大于±1°，重力和差值不大于±0.01。 5.3按照4.5.4的方式将读取数据填写在表D.1中。
回收及维护保养
6
6.1清洁、拆卸井下仪器。 6.2 2检查仪器的磨损情况及减震弹簧的有效程度。 6.3螺纹处涂润滑脂，带上保护帽。 6.4将地面仪器擦干净，装入保护箱内。 6.5探管每累计使用300h或存放半年校准一次。当测量和检查中发现数据有异常时，应送修。 6.6 探管包装、运输、储存应按SY/T6626的相应规定执行。 6.7电池应及时回收并妥善处置。 6.8 3填写施工记录表（参见附录E)。
7检验 7.1工具、仪器及辅件准备
电子单多点测斜仪检验工具、仪器及辅件配备参见附录F。 7.2测量范围及精度要求 7.2.1测量范围要求包括：
a）井斜角（INC）：0°～180°。 b）方位角（AZ）：0°～360°。 c）工具面角（TF）：0°～360°。
4 SY/T 5416.2—2016
7.2.2 2精度要求包括：
a）井斜角（INC）：±0.2°。 b）方位角（AZ）：±1.5°。 c）工具面角：
1）重力工具面角：±1.5°（井斜角≥6°）； 2）磁北工具面角：±1.5° （井斜角<6°）。
7.3 精度检验 7.3.1 1检验设备参见附录F。 7.3.2 检验方法应符合SY/T6587的规定。 7.4 抗温检验 7.4.1 根据仪器标称温度分段检验。 7.4.2 检验设备参见附录F。 7.4.3 检验方法应符合SY/T6587的规定。 7.5 振动检验 7.5.1 检验设备参见附录F。 7.5.2 检验方法应符合SY/T6587的规定。 7.6 定时性能检验
对探管设置延时时间、测量间隔，由电池筒供电，使探管工作时间不少于10h，测量点数不少于 1000点。测量结束后读取探管数据，延时时间、测量间隔、测量点数应与设定状态一致。 7.7检验结果的处理 7.7.1 检验结果填人表B.1中。 7.7.2 仪器检验合格贴“检验合格证”，检验不合格贴“不合格”标识。 7.7.3 检验记录归档。
5
