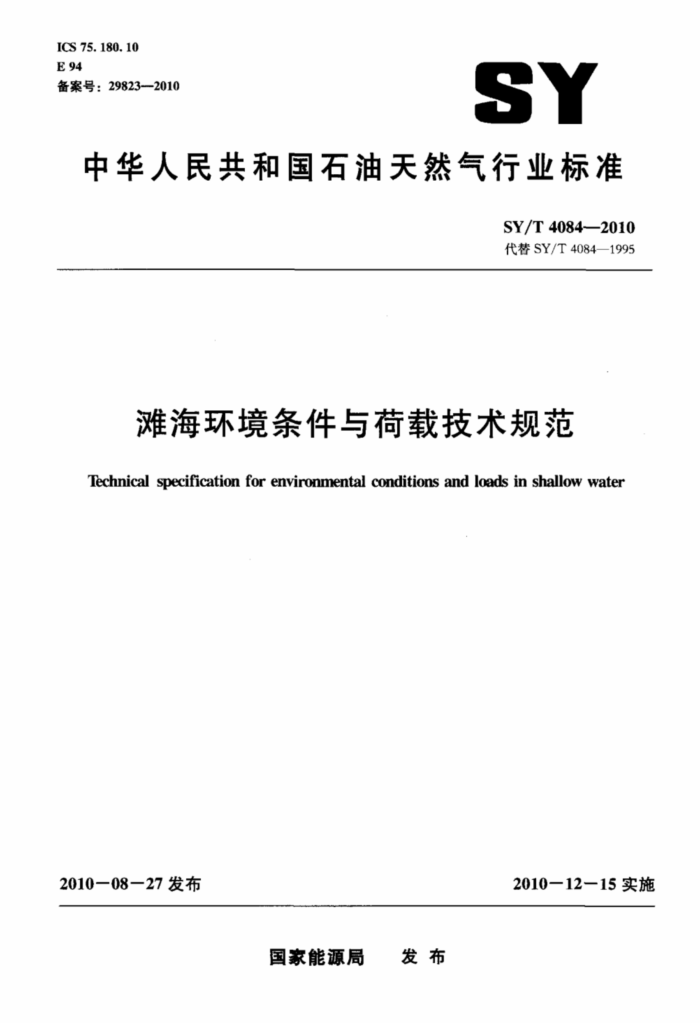

ICS 75. 180. 10 E 94 备案号：29823-2010
SY
中华人民共和国石油天然气行业标准
SY/T 4084—2010 代替SY/T4084—1995
滩海环境条件与荷载技术规范
Technical specification for environmental conditions and loads in shallow water
2010一08一27发布
2010-12一15实施
国家能源局 发布 SY/T 4084—2010
目 次
前言引言范围
m TV
1
规范性引用文件 3 术语和定义
2
总则 5 滩海水文 5. 1 一般规定 5. 2 潮汐 5. 3 波浪 5. 4 海流 6 滩海气象 6. 1 一般规定 6. 2 风 6.3 气温、水温、泥温、降水及其他 7 海冰 7. 1 一般规定 7. 2 设计海冰的标准 8地震 8.1 一般规定 8. 2 场地： 9 作用的分类及其组合 9.1 作用的分类及作用代表值. 9.2 永久作用· 9.3 可变作用 9.4 作用效应组合 10 环境荷载 10. 1 般规定 10. 2 风荷载 10.3 波浪荷载 10.4 海流荷载 10.5 冰荷载 10.6 地震作用 10. 7 土压力附录A（规范性附录） 波浪和水流对桩基和墩柱结构物的作用附录B（规范性附录） 水流力计算的有关系数· 附录C（规范性附录） 结构物自振周期的计算，附录D（规范性附录) 地震土压力参数表，
4
VL
.-
10 10 10 11
12
5 15 15 16
42 42 45 53 56 60 63 65 1
* SY/T 4084—2010
73 74 75 76 77 86
附录E（资料性附录) 常用材料重度表附录F（资料性附录） 填料重度和内摩擦角的计算值附录G（资料性附录) 钢引桥每平方米重量参考表· 附录H (规范性附录) 远破波的最大波浪底流速的计算附录I(资料性附录) 条文说明参考文献
..
...
.....
I SY/T4084—2010
前言
本标准代替SY/T4084一1995《滩海环境条件与荷载技术规范》。 本标准与SY/T4084一1995相比，主要变化如下： -荷载组合由安全系数法改为分项系数表达的概率极限状态设计法。将作用效应组合改为以分
项系数表达的概率极限状态设计方法，规定了荷载的分项系数和标准值。明确指出了两种极限状态、三种设计状况和相应组合表达式。 修改了结构物安全等级的划分标准，并修改了不同安全等级结构物的重现期标准。 修改了场地土类型划分标准和地震设计反应谱曲线。 修改了小桩柱结构物在波浪和水流共同作用时荷载的计算方法。
本标准的附录A、附录B、附录C、附录D和附录H为规范性附录，附录E、附录F、附录G和附录I为资料性附录。
本标准由海洋石油工程专业标准化技术委员会提出并归口。 本标准负责起草单位：中油辽河工程有限公司。 本标准主要起草人：佟光军、李旭志、王洪顺、赵欣、任润卯、刘胜富、孟凡明、朱娜、刘春
艳、杜凯秋。
本标准主审人：康荣玉。 本标准所代替标准的历次版本发布情况为：
SY/T40841995
1 SY/T4084—2010
引言
在滩海油气勘探开发工程中，为使滩海结构物（如钻井平台、采油平台、海底管线、海堤、人工岛、系泊装置、码头及井口保护装置等）设计环境条件参数的选取及环境荷载的计算规范化，做到技术先进、经济合理、安全适用、保护环境，特制定本标准。
IV SY/T 4084--2010
滩海环境条件与荷载技术规范
1范围
本标准给出了滩海油气勘探开发工程（以下称滩海工程）中滩海环境条件和环境荷载的指南。 本标准适用于滩海工程设计、建造、安装与使用中的环境条件参数选取及荷载计算，其他近岸工
程亦可参照本标准执行。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB50009建筑结构荷载规范（2006版） JTJ213 海港水文规范 JTJ215 港口工程荷载规范 JTJ225 水运工程抗震设计规范 JTJ290重力式码头设计与施工规范浅海固定平台建造与检验规范（中国船级社）
3术语和定义
下列术语和定义适用于本标准。
3. 1
滩海shallowwater 潮上带、潮间带与浅海的总称，均属海岸带的～部分。
3. 2
滩海水文shallowwater hydrology 滩海区域海水温度、盐度、水色、透明度等物理性质及水深的分布、变化以及潮汐、海流、波浪
等海水运动的发生与发展。 3.3
滩海气象shallow water meteorology 滩海区域的天气现象及滩海与大气的相互作用，主要为发生在滩海上的各种天气过程、与大气的
热量交换、水气输送与动量转移及滩海对天气和气候变化的影响等。常规气象要素有气温、气压、温度、风、降水量及雾等。 3. 4
滩海结构物shallow water structure 广义地指用钢或钢筋混凝土、砂石料等材料在滩海区域建造的建筑物、构筑物及其相关组成部分
的实体，如钻井平台、采油平台、海底管线、海堤、人工岛、系泊装置、码头及井口保护装置等。 3. 5
滩海环境资料shallowwaterenvironmental data 包括水文条件（水深、潮汐、流速、流向、波高、周期、波向、水温等）、气象条件（风速、风
1 SY/T 4084—2010
向、气温、雪覆盖、结冰等）、海冰、地震、海生物、工程地质（地质、地貌、海床土壤）等实测资料及可靠的观测资料或统计结果。 3. 6
滩海自然环境条件shallowwaternatural environmental conditions 滩海结构物在建造或使用期间，可能到的风、浪、潮、流、冰、地震、海啸、风暴潮、雨、
雪、雾、霜、温度、湿度、工程地质、海水腐蚀、海生物附着及水深条件等。 3. 7
滩海环境参数shallowwaterenvironmental parameters 各种环境现象的有关参数，如波浪参数有波高、周期、波向及波浪谱等。
3.8
滩海环境条件设计衡准shallowwaterenvironmentaldesigncriteria 在确定滩海结构物的设计环境条件时：对环境参数的重现期及环境荷载的组合等所持的原则和标准。
3. 9
滩海环境荷载shaliowwaterenvironmental load 自然环境施加到滩海结构物上造成的荷载，主要包括风荷载、波浪荷载、海流荷载、冰荷载及地
震作用等。 3. 10
施工荷载constructingload 结构物或构件在制造、装船、运输和安装过程中经受的荷载，如吊装荷载、装船荷载、运输荷载
及铺管荷载等。 3. 11
波浪 wave 海水波动的统称，海水的运动形式之一，具有明显的周期性。
3.12
风浪windwave 在风力直接作用下形成的一种海浪。
3.13
涌浪swell 又称“涌”或“长浪”。离开源地向远处传播的波浪或风已平息、减弱、改变方向后剩下的波浪。
3. 14
近岸波coastalwave 从外海传至浅水或近岸的波浪。
3.15
近破波breakingwave 作用在直墙式结构物上，在墙面或其附近发生破碎的波浪。
3.16
远破波brokenwave 作用在直墙式结构物上，在墙前半个波长或稍远的浅水处发生破碎的波浪。
3.17
立波standingwave 波浪正向传向直墙式结构，由人射波与反射波相互干涉而成，其波高比人射波高大一倍
3.18
入射波incident wave
2 SY/T 4084—2010
波形传至浅水、近岸或结构物上的波浪。 3.19
反射波reflectedwave 波形传播至直壁或陡壁面前，由于反射所形成的波浪。
3. 20
绕射波diffractedwave 波形在传播过程中，绕过岛屿、海或结构物等障碍物所形成的波浪。
3.21
最大波高maximum wave height 根据统计规律，在极限状况下出现的可能最大波高值，用有效波高（平均波高）的若干倍或某次
观测中实际出现的最大波高值表示。 3. 22
极限波高limit wave height 波浪在浅水中发生破碎时的破碎波高代表该水深中可能发生的最大波高，称极限波高。
3. 23
平均波高 average wave height 把连续观测到的大小不等的波高逐个相加，再除以波的总数，所得到的波高称为平均波高。
3. 24
有效波高significantwaveheight 将所有连续测量的波高按大小排列，其总个数的三分之一大波波高的平均值为有效波高。
3.25
有效波周期significantwaveperiod 将所有连续测量的波高按大小排列，并记下与各波高值相应的周期，取总个数的三分之一大波周
期的平均值为有效周期。 3. 26
潮汐 tide 海水在月球、太阳等天体引力作用下产生的周期性涨落现象。有半日潮、全日潮、混合潮等。
3. 27
潮差tidal range 潮汐涨落过程中相邻的高潮水位与低潮水位之差。
3.28
全日潮diurnal tide 一个月多数日子里每天只有一次高潮和一次低潮的潮汐现象。
3. 29
半日潮 semidiurnal tide 每天有两次高潮和两次低潮的潮汐现象。
3. 30
混合潮 月mixedtide 全日潮与半日潮之间的过渡类型的潮汐现象，分不正规全日潮和不正规半日潮两种。
3.31
风暴潮 storm surge 大风和气压大幅度变化所引起的海面异常，从而导致沿岸地区一定范围内出现显著的增、减水
现象。
3
