ICS 75. 200 P 备案号：29407—2010
SY

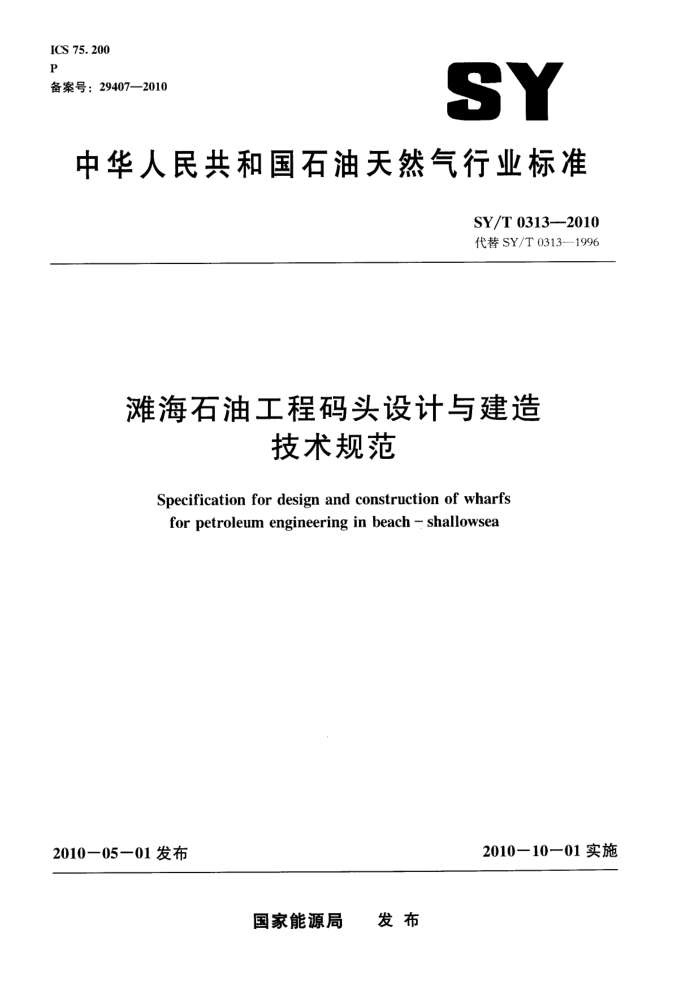

中华人民共和国石油天然气行业标准
SY/T 0313---2010 代替SY/T 0313-1996
滩海石油工程码头设计与建造
技术规范
Specification for design and construction of wharfs for petroleum engineering in beach - shallowsea
2010一10一01实施
2010一05一01发布
国家能源局 发布 SY/T 0313--2010
目 次
前言引言 1范围
II
规范性引用文件 3 总则
2
-
2
基本规定 5码头总平面设计 5.1一般规定 5. 2 地址选择 5.3 水域布置 5. 4 码头平面设计 5.5 有关油品码头的安全规定
4.
.........
·
2
.........3
·
8
重力式码头 6. 1 -般规定· 6.2 般构造· 6.3 一般计算· 6. 4 块体码头· 6. 5 沉箱码头 6.6扶壁码头·
6
10 10 10 12 13 1.5 16 17 17 17 19 21 22 24 25 25 26 28 29 30 30 30 33 35
.............
........
高桩码头 7. 1 -般规定· 7.2 -般构造 7.3 梁板式码头计算·· 7. 4 无梁板式码头计算·… 7. 5 桩基设计.. 7.6 接岸结构和整体稳定性验算· 开澈式固定码头
7
.......
-...........
8 8. 1 8.2 8.3 墩式码头 8.4
般规定引堤与引桥
..........
栈桥式码头· 9板桩码头· 9.1 -般规定 9.2构造设计 9.3设计计算， 9.4构件设计： 10码头附属设施 10. 1 防冲及靠船设施
....
.37
37 SY/T 0313—2010
10.2　系船设施 10.3其他码头设施
38 39 42 42 42 45 51 54 54 54 56 57 58 73
施工及验收 11.1 一般规定 11. 2 重力式码头 11.3 高桩码头 11.4 板桩码头 11.5 开散式固定码头 11.6 码头附属设施 11.7 竣工验收附录A（资料性附录） 石油天然气的火灾危险性分类附录B（资料性附录) 系船柱的主要外形尺寸· 附录C (资料性附录) 条文说明，参考文献
11
典身骨
......
......
......
Ⅱ SY/T 0313---2010
前言
本标准代替SY/T 0313--1996《滩海石油工程码头设计与建造技术规范》。 本标准的附录 A、附录 B、附录 C为资料性附录。 本标准由海洋石油工程专业标准化技术委员会提出并归口。 本标准起草单位：中油辽河工程有限公司。 本标准主要起草人：王洪顺、王丹、李旭志、佟光军、任润卯、康荣玉、赵欣、庞秀英、刘胜
富、孟凡明、刘春艳、朱娜、杜凯秋。
本标准所代替标准的历次版本发布情况为：
-SY/T 0313--1996。
I SY/T 0313--2010
引言
为使滩海石油工程码头设计与建造做到技术先进、经济合理、安全适用和确保质量，特制订本标准。
IV SY/T 0313--2010
滩海石油工程码头设计与建造
技术规范
1 范围
本标准适用于滩海区域用于石油天然气勘探开发的滩海石油工程码头设计与建造，对距离滩海区
域较近且用于滩海石油工程的河口港、河港码头以及其他海域、河口可根据实际情况参照执行。 2　规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB 50017 钢结构设计规范 GB 500747 石油库设计规范 GB50158港口工程结构可靠度设计统标准 GB 50186 港口工程基本术语标准 GB 50205 钢结构工程施工及验收规范 GB/T 50328 建筑工程文件归档整理规范 SY/T 4084 滩海环境条件与荷载技术规范 SY/T 4091 滩海石油工程防腐蚀技术规范 SY 5747 滩海石油建设工程安全规则 JTG D30 公路路基设计规范 JTJ 211 海港总平面设计规范 JTJ 213 海港水文规范 JTJ 221 港口工程质量检验评定标准 JTJ 225 水运工程抗震设计规范 JTJ 237 装卸油品码头防火设计规范 JTJ 250 港口工程地基规范 JTJ 254 港口工程桩基规范 JTJ 267 港口工程混凝土结构设计规范 JTJ 268 水运工程混凝土施工规范 JTJ 275 海港工程混凝土结构防腐蚀技术规范 JTJ 280 港口设备安装工程技术规范 JTJ 283 港口工程钢结构设计规范 JTJ 289 港口设施维护技术规范 JTJ 290 重力式码头设计与施工规范 JTJ 291 高桩码头设计与施工规范 JTJ295 开式码头设计与施工技术规范 JTJ 298防波堤设计与施工规范
1 SY/T 03132010
3总则
3.1本标准规定了滩海石油工程码头设计和建造的基本原则。滩海石油工程码头的设计与建造除执行本标准外，尚应符合国家现行的有关标准、规范和海洋管理、安全、环境保护等有关法律、法规的要求。 3.2滩海石油工程码头根据需要可包括下列基本功能：满足滩海石油勘探、开发和建设中船舶靠离及生产、生活物资的集输运、存储作业要求；满足滩海石油勘探、开发和建设中非船舶类设备、设施的预制、堆放及下水拖运的要求；满足原油及成品油的集输运、存储作业要求。 3.3本标准所涉及的基本术语均应按GB50186 中基本术语及其释义的规定执行 4基本规定 4.1滩海石油工程码头建筑物的安全等级应根据破坏后可能产生后果（危及人的生命、造成经济损失、产生社会影响等）的严重性以及码头建造规模经技术经济综合论证后确定，可按表1划分安全等级。
表1码头建筑物的安全等级破坏后果很严重
码头建设规模大于或等于万吨级的码头介于一、三级之间的码头
安全等级一级二级三级
严重不严重
小型码头
4.1.1二、三级码头建筑物，当自然条件比较复杂且资料不足或小于万吨级的危险品码头，经论证可将建筑物等级提高一级选用安全系数。对一、二级码头建筑物，当资料比较充足且附近有较成熟的建设经验时，经论证可将建筑物等级降低一级选用安全系数。 4.1.2对临时性码头建筑物，可根据具体情况确定其等级。 4.2滩海石油工程码头的结构型式宜采用重力式码头、高桩码头，也可采用板桩码头、开式固定码头或单点系泊。 4.3滩海石油工程码头结构型式的选择应认真贯彻国家和有关部门的技术政策，根据当地的自然条件、码头建筑物的使用功能要求和施工建造条件通过技术经济比较选定。 4.3.1码头结构型式应满足下列使用功能要求：
a）码头装卸工艺要求。 b）船舶泊稳要求。 c）结构实用耐久。 d）便于码头附属设施的设置及安装。
4.3.2码头结构型式应满足下列自然条件：
a）地质条件。 b）水位变化条件。 c）波浪条件。 d）水流冲刷条件。 e）冰凌条件。
4.3.3码头结构型式的选择应和当地的具体施工建造条件相适应。施工建造条件包括下列几个方面
a）施工技术水平。
2 SY/T 0313—2010
b）施工设备条件。 c）材料来源。 d）现有预制广的规模及能力 e）施工期限。
4.4滩海石油工程码头设计与建造应采用下列基准：
a）平面坐标系统应采用1954年北京坐标系或1980年西安坐标系。 b）高程系统应采用理论深度基准面或1985年国家高程基准面，并注意其相互间的换算关系
4.5滩海石油工程码头的设计水位应包括：设计高水位、设计低水位、极端高水位、极端低水位。 在工程的总体设计和水工建筑物结构设计中，可采用相同的设计高水位、设计低水位和极端高水位。 极端低水位主要用于水工建筑物的结构设计。 4.6对滩海石油工程码头，设计高水位应采用高潮（即潮峰）累积频率10%的潮位，简称高潮 10%；设计低水位应采用低潮（即潮谷）累积频率90%的潮位，简称低潮90%。极端高水位应采用重现期为50年的年极值高水位；极端低水位应采用重现期为50年的年极值低水位。
注1：如已有历时累积频率统计资料，其设计高、低水位也可分别采用历时累积频率1%和98%的潮位。 注2：考虑船舶乘潮进出港时的设计低水位应根据具体要求确定。
4.7滩海石油工程码头设计时，应根据建筑物的施工、使用和维修情况及今后发展的需要，结合结构型式、自然条件等，并通过技术经济论证，合理地确定各种荷载，对不同荷载应采用不同的代表值，对在使用过程中结构上可能同时出现的荷载，按承载能力极限状态和正常使用极限状态分别进行荷载组合。各种荷载的具体计算及荷载组合原则应按SY/T4084的有关规定执行。 4.8对钢结构必须进行防腐蚀处理，对钢筋混凝土结构是否进行防腐蚀处理可根据当地腐蚀环境调查结果确定，设计时可参照SY/T 4091和JTJ275的有关规定。 4.9计算理论及方法：港口工程结构设计应采用以概率理论为基础的极限状态设计方法进行计算。 5码头总平面设计 5.1　一般规定 5.1.1本章适用于滩海石油工程码头的总平面设计，其中装卸工艺、铁路公路、给水排水、供电照明、通信助航、船舶交通管理、环境保护等未涉及的内容可按JTJ211及现行法律法规、标准规范的有关规定执行。 5.1.2码头的总平面布置应根据滩海石油工程码头的基本功能，满足滩海石油勘探、开发和建设的需要，以码头发展规划为基础，合理利用自然条件、远近结合、合理分区，综合利用各种设施和输运系统，力求各组成部分之间的协调配合，保证安全生产和方便船舶运转 5.1.3码头总平面设计应考虑方便施工，并根据建设条件，注意施工基地的安排。 5.1.4码头前沿线的平面布置型式，可依据建设地点的自然条件及船舶靠离作业和陆上货物集输运、 存储作业等使用要求选用顺岸式、突堤式、挖人式和离岸式（包括墩式、岛式、栈桥式等）等型式。 5.1.5港口建设应考虑港口水域交通管理的必要措施，并应留有口岸检查和检验设施布置的适当水域 5.2地址选择 5.2.1码头地址的选择应符合下列规定：
a）勘探开发就近的原则，尽量依托现有大港的原则，具备良好自然条件的原则，有足够的海岸
线长度和仓储腹地的原则。 b）合理利用当地资源，适当考虑发展需要，妥善处理同一地区新老港口与码头之间的关系。 c）应根据滩海石油工程的具体要求，考虑滩海石油勘探、开发和建设中钢质平台、混凝土平台、
海底管线、沉箱及各种钻采装备等非船舶类设备、设施预制、堆放场地的布置或下水拖运时
3
