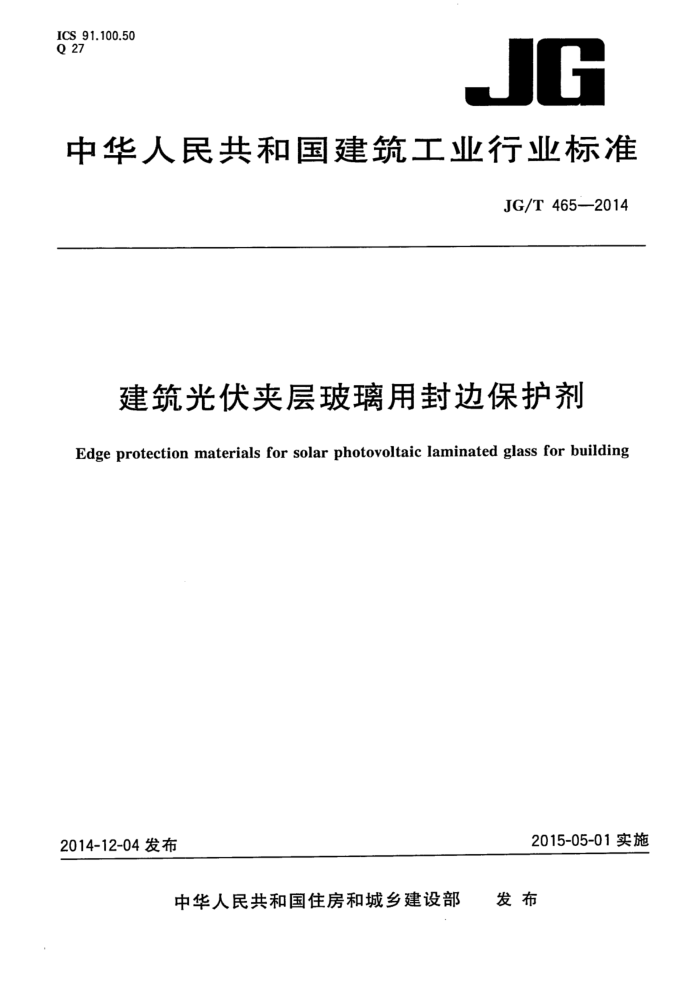

ICS 91.100.50 Q 27
JG
中华人民共和国建筑工业行业标准
JG/T 465—2014
建筑光伏夹层玻璃用封边保护剂
Edge protection materials for solar photovoltaic laminated glass for building
2015-05-01实施
2014-12-04发布
发布
中华人民共和国住房和城乡建设部 JG/T 465—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：中国建筑金属结构协会、中国建材检验认证集团股份有限公司。 本标准参加起草单位：湖南大学、广州市白云化工实业有限公司、绵阳惠利电子材料有限公司、杭州
之江有机硅化工有限公司、苏州天山新材料技术有限公司、郑州中原应用技术研究开发有限公司、华通路桥集团有限公司、浙江凌志精细化工有限公司、浙江汇杰有机硅有限公司、广州新展有机硅有限公司、 成都硅宝科技股份有限公司、广州集泰化工有限公司、江苏江永新材料科技有限公司、英利能源（中国）有限公司、3M中国有限公司、常州天合光能有限公司。
本标准主要起草人：郑金峰、乔亚玲、张丹武、黎之岳、陈思斌、刘良军、陶小乐、王德波、崔洪、 郑清泉、方瑞、王洪敏、向华、李步春、林坤华、潘建军、韩帅、卢佳、肖桃云。
I JG/T465—2014
建筑光伏夹层玻璃用封边保护剂
1范围
本标准规定了建筑光伏夹层玻璃用封边保护剂的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于建筑光伏夹层玻璃用封边保护材料，也适用于建筑夹层玻璃用封边保护材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528一2009硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T1408.1绝缘材料电气强度试验方法第1部分：工频下试验 GB/T1410固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T1728—1979 漆膜、腻子膜干燥时间测定法 GB/T2408—2008 塑料燃烧性能的测定水平法和垂直法 GB/T2793—1995 胶粘剂不挥发物含量的测定 GB/T 6739 色漆和清漆铅笔法测定漆膜硬度 GB/T7124 胶粘剂拉伸剪切强度的测定(刚性材料对刚性材料） GB/T9286 色漆和清漆漆膜的划格试验 GB11614—2009平板玻璃 GB/T13477.3 建筑密封材料试验方法第3部分：使用标准器具测定密封材料挤出性的方法 GB/T13477.5一2002建筑密封材料试验方法第5部分：表干时间的测定 GB/T16777-—2008建筑防水涂料试验方法 GB/T17146建筑材料水蒸气透过性能试验方法 GB/T18911-—2002 2地面用薄膜光伏组件设计鉴定和定型
3术语和定义
下列术语和定义适用于本文件。
3.1
建筑光伏夹层玻璃用封边保护剂edgeprotectionmaterialsforsolarphotovoltaiclaminatedglass for building
封闭建筑光伏夹层玻璃边缘，阻止水汽渗透的保护材料。
4分类和标记 4.1分类及代号
根据产品的状态分为：膏状，代号为G；液状，代号为Y；胶带状，代号为J。产品简称封边剂，代号为FB。
1 JG/T 4652014
4.2 标记
产品按下列顺序进行编号：产品代号、产品分类及标准代号。 示例：膏状建筑光伏夹层玻璃用封边保护剂标记为：FBJGJG/T465一2014
5要求 5.1 一般要求
封边剂在对组件封边时的加工环境温度不应低于5℃，相对湿度不应低于15%。应确保封边剂与所接触的材料相容，所接触材料不应出现变色、腐蚀等现象。 5.2 外观
膏状产品应为细腻均匀膏状体，无气泡、结块、结皮和凝胶；液状产品应呈均匀状态，无结块、凝聚现象；胶带状产品应均匀卷取，无明显的褶皱、变形、色差、溢胶和端面不平整现象，解卷后胶带表面应无杂色、色斑，胶层厚薄均勾，无明显缺胶和胶层与基材分离现象， 5.3 物理性能 5.3.1 育状产品
膏状产品的物理性能应符合表1的要求，
表1膏状产品物理性能要求项 日表干时间/min 挤出性"/（g/min）
序号 1 2 3 4 5 6 7 8 9 10 11
技术要求
≤60 ≥80 30~70 ≥1.8 ≥200 ≥1.2 0.80 ≤20 ≥1×101 ≥16 HB ≥70 >50 ≥70 ≥70
邵A硬度拉伸强度/MPa 断裂伸长率/% 剪切强度/MPa 吸水率/%
水蒸气透过率/Lg/（d·m"）体积电阻率/(a·cm)
介电强度/(kV/mm）
阻燃性/级
紫外线辐照试验湿-热试验热循环试验湿-冻试验紫外线辐照试验湿-热试验热循环试验湿-冻试验
12
拉伸强度保持率/%
13
断裂伸长率/%
≥200
·双组分不测此项。
2
