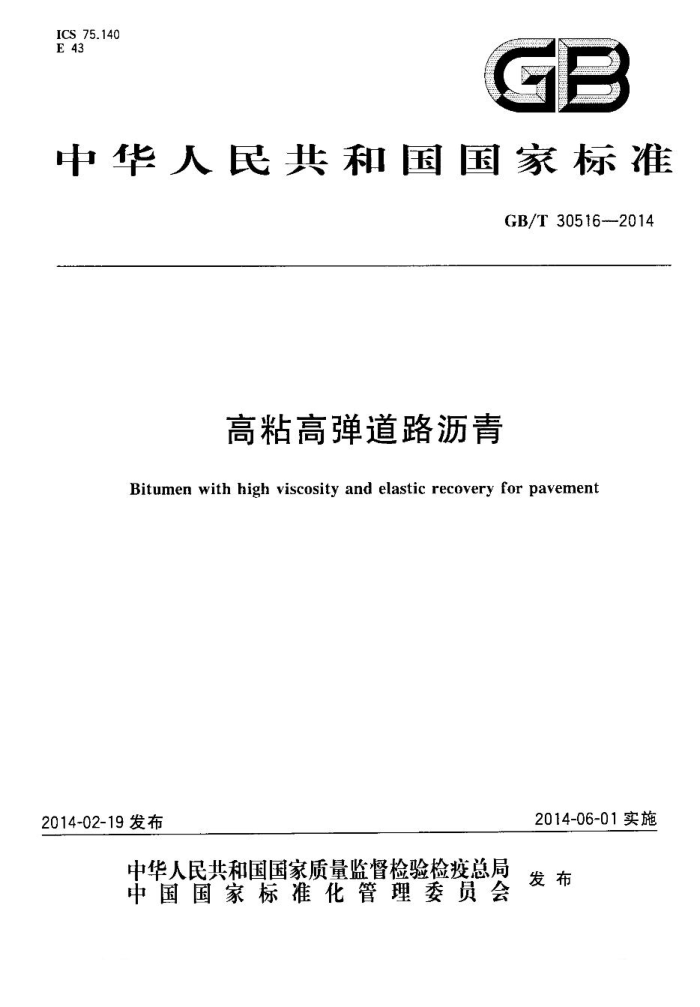

ICS 75.140 E 43
GB
中华人民共和国国家标准
GB/T30516-2014
高粘高弹道路沥青
Bitumen with high viscosity and elastic recovery for pavement
2014-06-01实施
2014-02-19发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T30516—2014
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 产品的分类 5 要求和试验方法 6 检验规则
1
标志、包装、运输及贮存
7 GB/T30516—2014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由全国石油产品和润滑剂标准化技术委员会（SAC/TC280）提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油沥青分技术委员会（SAC/TC280/SC4）
技术归口。
本标准负责起草单位：中海油气开发利用公司。 本标准参加起草单位：哈尔滨工业大学、中国石油大学（华东）、深圳海川工程科技有限公司。 本标准主要起草人：王金凤、张玉贞、谭忆秋、张小英、徐世国。 GB/T30516—2014
高粘高弹道路沥青
1范围
本标准规定了高粘高弹道路沥青的术语和定义、产品的分类、要求和试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于以重交通道路沥青或以石油为原料经常减压工艺生产的减压渣油为原料，以沥青改性工艺生产的2个牌号的高粘高弹道路沥青。本标准适用手道路应力吸收层、桥面铺装和排水性路面用高粘高弹道路沥青，对于其他有相似要求的路面可参照使用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T267 石油产品闪点与燃点测定法（开口杯法） GB/T4507 沥青软化点测定法（环球法） GB/T4508 沥青延度测定法 GB/T4509 沥青针人度测定法 GB/T4756 石油液体手工取样法 GB/T5304 石油沥青薄膜烘箱试验法 GB/T11147 沥青取样法 SH0164 石油产品包装、储运及交货验收规则 SH/T0557 石油沥青粘度测定法（真空毛细管法） SH/T0735 沥青粘韧性试验法 SH/T0737 沥青弹性恢复测定法（延伸仪法） SH/T0739 沥青粘度测定法（布如克菲尔德旋转粘度仪法） SH/T0740 聚合物改性沥青离析试验法
3 术语和定义
下列术语和定义适用于本文件。
3.1
高粘高弹沥青bitumenwithhighviscosityandelasticrecovery 粘度（60℃）大于20000Pa·s，弹性恢复（25℃）大于85%的沥青。
4产品的分类
本标准根据用途将产品划分为两个牌号。AVE-1用于排水性路面和桥面铺装；AVE-2用于应力吸收层。A代表沥青，为沥青英文单词asphalt的首个字母；V为粘度英文单词viscosity的首个字母； E为弹性英文单词elasticity的首个字母。
1 GB/T30516—2014
要求和试验方法
5
本标准的技术要求和试验方法见表1。
表1 高粘高弹道路沥青的技术要求和试验方法
质量指标
试验方法
项目
单位
AVE-2 60~100 +30 报告 +75 +20000 报告 ±85 2.5 +230 报告报告 ￥0.6 +60 +20
AVE-1
GB/T4509 GB/T4508 GB/T4508 GB/T 4507 SH/T 0557 SH/T0739 SH/T0737 SH/T0740 GB/T267 SH/T0735 SH/T 0735 GB/T5304
1/10mm 40~80
针入度（25℃,5s,100g）延度（5cm/min，5℃) 延度（5cm/min，15℃）软化点（环球法）粘度（60℃）粘度(135℃) 弹性恢复（25℃) 离析(软化点差) 闪点（开口杯）粘韧性（25℃）韧性（25℃）薄膜烘 质量变化箱试验 5 h) 延度
×20 报告 +70
cm cm
mm/s 20000 Pa·s
报告 85 ￥2.5 ±230
% c
N·m N·m % % cm
?1.0 +65 +15
(163℃ 针人度比 25℃
GB/T4509
5℃
产品为现场制作和桶装时可不作要求，也可以在满足运输施工要求的情况下，由供需双方商定。
6 检验规则
6.1 检验分类与检验项目
本标准所属产品的检验分为出厂检验和型式检验。
6.1.1 出厂检验
出厂批次检验项目为第5章规定的所有检验项目。沥青性能控制指标在产品出厂时应检验合格，其他指标要求也可以在供货合同中另行规定。
6.1.2 型式检验
型式检验项目为第5章规定的所有检验项目。 在下列情况下进行型式检验： a) 新产品投产或产品定型鉴定时； b) 原材料、生产工艺等发生变化，可能影响产品质量时； c) 出厂检验结果与上次型式检验结果有较大差异时
2
