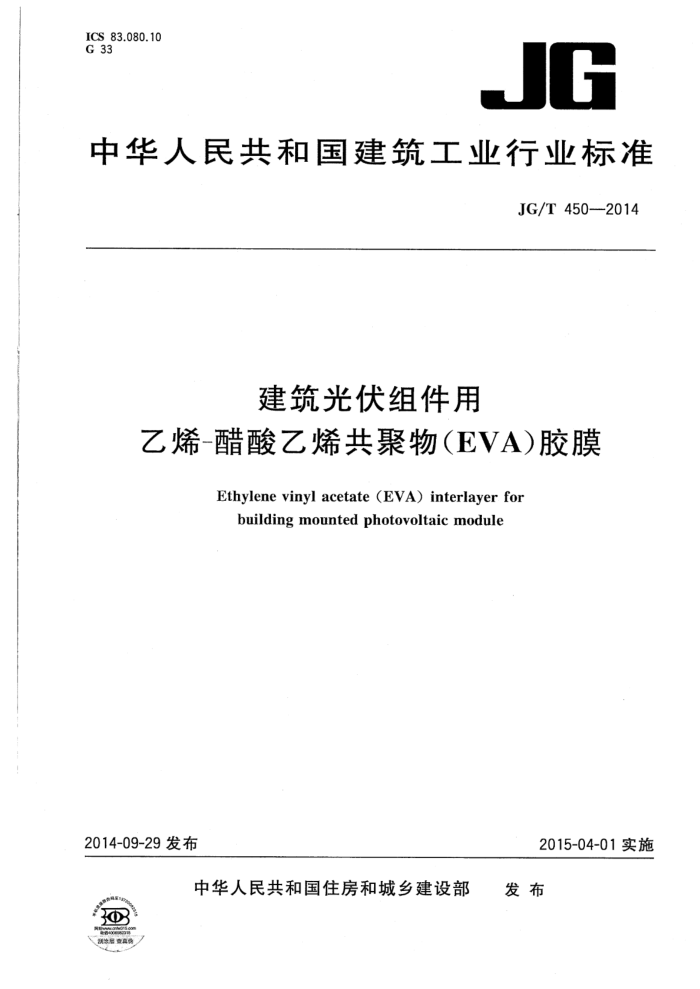

ICS83.080.10 G 33
JG
中华人民共和国建筑工业行业标准
JG/T450---2014
建筑光伏组件用
乙烯-醋酸乙烯共聚物(EVA)胶膜
Ethylene vinyl acetate (EVA) interlayer for
building mounted photovoltaic module
2014-09-29发布
2015-04-01实施
中华人民共和国住房和城乡建设部 发布 JG/T450—2014
前
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司、中国建筑金属结构协会。 本标准参加起草单位：常州斯威克光伏新材料有限公司、浙江帝龙光电材料有限公司、汉能控股集
团有限公司、常州天合光能有限公司、广州鹿山新材料股份有限公司、首诺国际贸易（上海)有限公司、苏州爱康光伏新材料有限公司、珠海兴业绿色建筑科技有限公司、山西华通蓝天环保有限公司、温州瑞阳光伏材料有限公司、英利能源（中国）有限公司、广东众强建设工程有限公司、广东仕诚塑料机械有限公司。
本标准主要起草人：王炜、藏曙光、王立闯、郑金峰、赵亮、陈永明、王玉晓、肖桃云、王咏心、杨爱新、 渠慎程、罗多、王殿勋、蒋祥吉、麻超、何宏记、张春华。
- JG/T450—2014
建筑光伏组件用乙烯-醋酸乙烯
共聚物（EVA)胶膜
1范围
本标准规定了建筑光伏组件用乙烯-醋酸乙烯共聚物（EVA)胶膜（以下简称EVA胶膜）的术语和定义、产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于安装在建筑围护结构外侧及建筑场地的光伏组件用EVA胶膜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1034塑料 吸水性的测定 GB/T1040.1一2006塑料拉伸性能的测定第1部分：总则 GB/T1040.3--2006塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件 GB/T1410-2006固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T2410 透明塑料透光率和雾度的测定 GB/T2680 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有
关窗玻璃参数的测定
GB/T2790胶粘剂180°剥离强度试验方法挠性材料对刚性材料 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T16935.1一2008低压系统内设备的绝缘配合第1部分：原理、要求和试验 GB29551-2013建筑用太阳能光伏夹层玻璃 HG/T3862塑料黄色指数试验方法 JC/T2166—2013夹层玻璃用聚乙烯醇缩丁醛(PVB)胶片 IEC61730-2一2004光伏（PV)组件安全鉴定第2部分：试验要求[Photovoltaic（PV）module
safety qualification-Part 2:Requirements for testing
IEC61215地面用晶体硅光伏组件设计鉴定和定型［Crystallinesiliconterrestrialphotovoltaic (PV)modules-Design qualification and typeapproval)
3术语和定义
下列术语和定义适用于本文件。
3.1
建筑光伏组件用乙烯-醋酸乙烯共聚物（EVA)胶膜 ethylenevinyl acetate(EVA)interlayerfor building mounted photovoltaic module
主要成分为乙烯-醋酸乙烯共聚物（EVA），通过层合工艺，将建筑光伏组件的基板、盖板、太阳能电池及汇流条等封装为一体的一层或多层封装材料。
1 JG/T450—2014
3.2
交联度gelcontent EVA胶膜交联固化的程度，通常用交联的EVA占EVA总重量的百分比表示。
3.3
180°剥离强度180°peelstrength 将一定宽度EVA胶膜沿粘结界面以180°方向从所粘结的基板上剥开时，所剥离EVA胶膜单位宽
度所承受的平均载荷。 3.4
体积电阻率 volumeresistivity 试样体积电流方向的直流电场强度与该处电流密度之比，即单位体积内的体积电阻，用于表征
EVA胶膜的绝缘性能。 3.5
表面电阻率 surface resistivity 材料表面层里的直流电场强度与线电流密度之比，即单位面积内的表面电阻。
3.6
局部放电 partialdischarge 在高电压作用下，绝缘材料内部存在的气孔、杂质等缺陷局部桥接产生的放电。
3.7
黄色指数 文yellownessindex 相对国际照明委员会（CIE)标准C光源下氧化镁基准的黄色程度，用分光光度计或其他测色仪器
测试计算出的数值表示，用于评价材料在真实或模拟户外曝晒下的老化程度。
4产品分类
4.1分类
按产品公称厚度可分为0.5mm、1.0mm等。 4.2标记
产品标记为建筑光伏组件EVA-厚度-本标准编号，示例： EVA-0.5-JG/T450-2014，表示厚度为0.5mm，建筑光伏组件用EVA胶膜。
5要求
5.1一般要求
符合本标准要求的建筑光伏组件用EVA胶膜在制成光伏夹层玻璃后也应满足GB29551-一2013 中5项强制性条款的要求。 5.2外观质量和尺寸要求
外观质量和尺寸应符合表1的规定。
2 JG/T450—2014
表1外观质量和尺寸要求
名称外观水纹
要求
表面平整，无划伤，不允许出现褶皱
肉眼观察不可见
外观质量
直径≥1mm的点状缺陷不允许存在
0.3mm<直径<1mm的点状缺陷，每100m<10处
点状缺陷
直径≤0.3mm的点状缺陷不作为缺陷考虑，但如果直径≤0.3mm的点状缺陷密集存在时，则每个密集存在区视为一个直径>0.3的缺陷。缺陷种类和位置应在装箱单内说明
厚度 横/纵向厚度均匀度与
±0.03mm
厚度偏差/mm
100mm距离内横/纵向任意两点厚度偏差<0.04mm
长度/m 宽度/mm
≥标注长度 ≥标注宽度
尺寸
注1：点状缺陷是指胶膜表面可见的晶点、杂质、气泡、糊点、油滴、泪滴等缺陷。 注2：密集存在指在直径300mm的圆内，点状缺陷存在多于10个，且相邻缺陷间距<5mm。
5.3 技术要求
建筑光伏组件用EVA胶膜的技术要求应符合表2的规定。
表2技术要求
序号 1 2 3 吸水率/%
项目
要求
密度/（g/cm）表面粗糙度Rz
0.95~0.97（固化前） 20~50 ≤0.1 ≥75 纵向≤3，横向≤1.5（固化前） ≥14.0 ≥450 ≥7 ≥60(玻璃基)
交联度/% 热收缩率/%
4 5 6 拉伸强度/MPa
断裂伸长率/% 敲击值 180°剥离强度/(N/cm）
7 8 9 10 太阳光有效透射比/%（380nm~1100nm） ≥88 11 雾度/%
≤1.5 ≥1.0×1014 ≥6.0×1013 局部放电熄灭电压的平均值与标准偏差的差值>1.5倍最大系统电压
12 表面电阻率/α 13 体积电阻率/(α·cm)
局部放电性能
14
3
