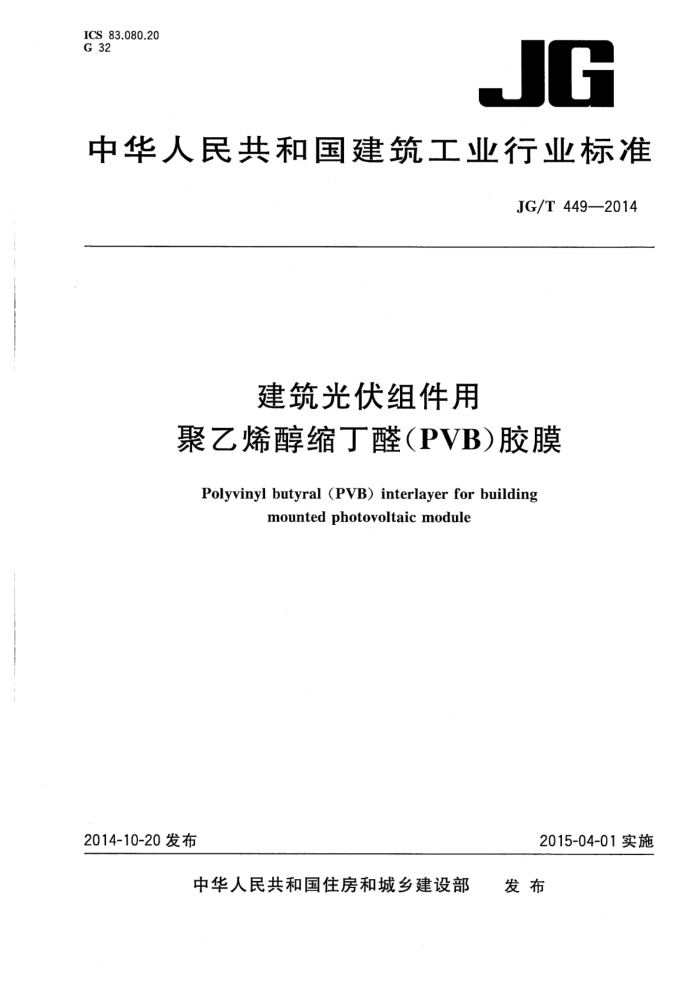

ICS 83.080.20 G 32
JG
中华人民共和国建筑工业行业标准
JG/T449—2014
建筑光伏组件用
聚乙烯醇缩丁醛（PVB)胶膜
Polyvinyl butyral (PVB) interlayer for building
mountedphotovoltaicmodule
2015-04-01实施
2014-10-20发布
发布
中华人民共和国住房和城乡建设部 JG/T449—2014
次
目
前言范围
I
1
2 规范性引用文件 3术语和定义
产品分类 5 要求 6 试验方法 7 检验规则· 标志、包装、运输、贮存
4
3
11 13
8 JG/T 449—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司、中国建筑金属结构协会光电建筑构件
应用专业委员会。
本标准参加起草单位：国家建筑材料工业太阳能光伏（电)产品质检中心、常州伟达塑胶有限公司、 常州天合光能有限公司、湖南大学、珠海兴业绿色建筑科技有限公司、首诺国际贸易（上海)有限公司、广东省阳江市建安集团有限公司、浙江普利金塑胶有限责任公司、武汉泓锦旭隆新材料有限公司、英利能源（中国)有限公司、汉能控股集团有限公司、海达建设集团有限公司、广东仕诚塑料机械有限公司、湖北弘毅建筑装饰工程有限公司、杭州汉德质量认证服务有限公司、广州市奥吉斯新材料有限公司。
本标准主要起草人：王黎、郑金峰、肖鹏军、金新伟、肖桃云、黎之岳、罗多、杨爱新、梁荣照、徐斌、 何佳文、于波、王玉晓、沈浩、张春华、王少重、须婷婷、张宝庆。
Ⅲ JG/T449—2014
建筑光伏组件用
聚乙烯醇缩丁醛（PVB）胶膜
1范围
本标准规定了建筑光伏组件用聚乙烯醇缩丁醛（PVB)胶膜（以下简称PVB胶膜)的术语和定义，产品分类，技术要求，试验方法，检验规则，标志、包装、运输和贮存。
本标准适用于建筑光伏组件用PVB胶膜，也适用于地面电站光伏组件用PVB胶膜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T529硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T1031-2009产品几何技术规范（GPS）表面结构轮廊法表面粗糙度参数及其数值 GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1040.1 塑料 拉伸性能的测定第1部分：总则 GB/T1040.3—2006 塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件 GB/T 1219 指示表 GB/T1410一2006固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T2410 透明塑料透光率和雾度的测定 GB/T2680 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有
关窗玻璃参数的测定
GB/T2790胶粘剂180°剥离强度试验方法挑性材料对刚性材料 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T16935.1一2008低压系统内设备的绝缘配合第1部分：原理、要求和试验 GB/T19466.1一2004塑料差示扫描量热法（DSC）第1部分：通则 GB29551一2013建筑用太阳能光伏夹层玻璃 HG/T3862一2006塑料黄色指数试验方法 JC/T2166一2013夹层玻璃用聚乙烯醇缩丁醛（PVB)胶片 ISO11357-4：2005塑料差示扫描量热法（DSC）第4部分：比热容的测定［Plastics-
Differential scanning calorimetry(DSC)—Part 4:Determination of specific heat capacity
IEC61730-2：2004光伏（PV）组件安全鉴定第2部分：试验要求[Photovoltaic（PV）module safety qualification-Part 2:Requirements for testing]
3术语和定义
下列术语和定义适用于本文件。
3.1
建筑光伏组件用聚乙烯醇缩丁醛（PVB）胶膜polyvinylbutyral（PVB）interlayerforbuilding
1 JG/T449-2014
mountedphotovoltaicmodule
主要成分为聚乙烯醇缩丁醛，通过层合工艺，将建筑光伏组件的基板、盖板、太阳能电池及汇流条等封装为一体的一层或多层封装材料。 3.2
恒压比热容 specificheatcapacityat constantpressure 在恒定压力及其他参数恒定下，单位质量材料温度升高1℃所需要的热量，用以表征材料的热学
性能。
注：本标准的恒压比热容为50℃下PVB胶膜的恒压比热容。
3.3
差示扫描量热法（DSC）differentialscanningcalorimetry；DSC 一种在程序温度控制下，测定输入到试样和参比样的功率差或热流速率差对温度或时间关系的热
分析方法，本标准中用于测定PVB胶膜的恒压比热容。 3.4
太阳光有效透射比theeffectivesolartransmittance 在380nm～1100nm太阳光谱范围内，透过试样的太阳光通量与人射太阳光通量的比值。
3.5
雾度haze 透过试样而偏离人射光方向2.5°的散射光通量与透射光通量之比。
3.6
180°剥离强度 180°peelstrength 将一定宽度PVB胶膜沿粘结界面以180°方向从所粘结的基板上剥开时，所剥离PVB胶膜单位宽
度所承受的平均载荷。 3.7
体积电阻率volumeresistivity 试样体积电流方向的直流电场强度与该处电流密度之比，即单位体积内的体积电阻，用于表征
PVB胶膜的绝缘性能。 3.8
表面电阻率surfaceresistivity 材料表面层里的直流电场强度与线电流密度之比，即单位面积内的表面电阻。
3.9
局部放电partialdischarge 在高电压作用下，绝缘材料内部存在的气孔、杂质等缺陷局部桥接产生的放电。
3.10
黄色指数yellownessindex 相对国际照明委员会（CIE)标准C光源下氧化镁基准的黄色程度，用分光光度计测试计算出的数
值表示，用于评价材料在真实或模拟户外曝晒下的老化程度。
4产品分类
4.1分类 4.1.1按产品公称厚度可分为0.38mm、0.76mm等 4.1.2按产品颜色可分为无色胶膜和有色胶膜，无色以Clear表示，有色以实际颜色的英文全称表示。
2
