ICS 75.020 E14 备案号：29776-2010
SY

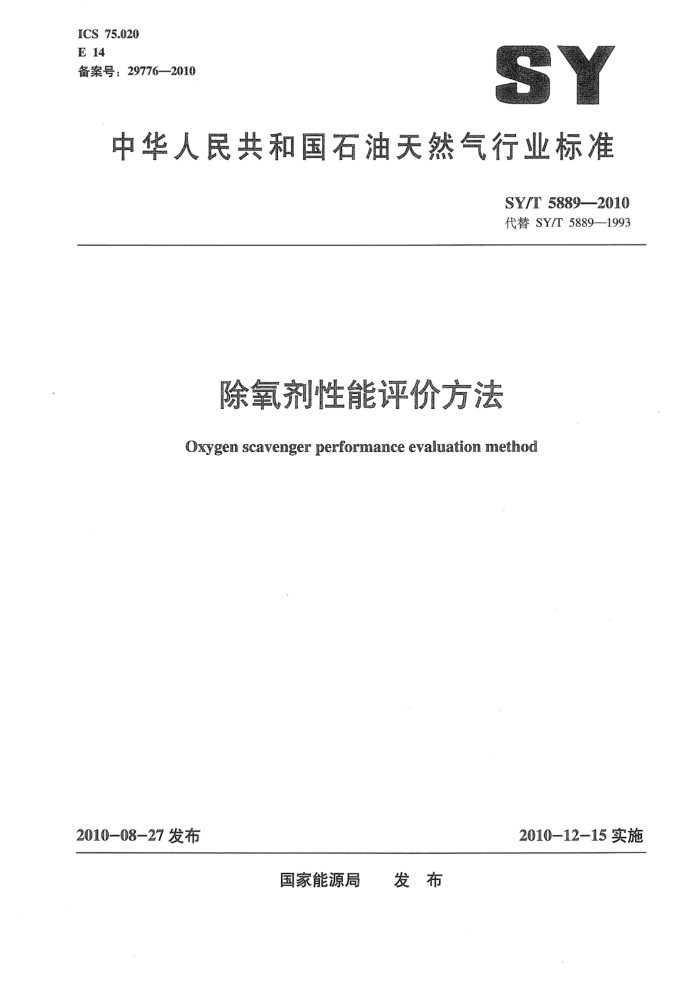

中华人民共和国石油天然气行业标准
SY/T 5889--2010 代替SY/T5889—1993
除氧剂性能评价方法
Oxygen scavenger performance evaluation nnethod
2010-12-15实施
2010-08-27发布
国家能源局 发布 SY/T 5889—2010
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 试剂及其制备 5 仪器 6 试验介质
1
除氧剂性能评价评价报告
8
附录A（资料性附录） 标准大气压下不同温度时水中溶解氧饱和量对照表附录B（资料性附录） 除氧剂性能评价报告· SY/T 5889--2010
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准修订并代替SY/T5889--1993《除氧剂性能评价方法》，与SY/T5889—1993相比，除编
辑性修改外主要变化如下：
一增加了目次：修改了范围（见第1章，1993年版的第1章）：一修改了规范性引用文件（见第2章，1993年版的第2章）：增加了无溶解氧水的制备（见4.2）；修改了脱氧率检测中“所有样品的转移、操作应在氮气保护下进行”，将其改为“以下样品的转移均在氮气保护下进行。”（见7.2，1993年版的7.2）；删除了配伍性检测项目膜滤系数法（1993年版的7.3.4）；删除了除氧剂水溶液浓度稳定性检测项目（1993年版的7.4）；修改了除氧剂脱氧率评价记录（见7.2.6表2，1993年版的7.2.7表2），增加了在标准大气压下不同温度时水中溶解氧饱和量对照表（见附录A）增加了除氧剂性能评价报告表（见附录B）。
本标准由采油采气专业标准化委员会提出并归口。 本标准主要起草单位：中国石油集团工程设计有限责任公司华北分公司。 本标准主要起草人：王文如、底国彬、鞠士义、朱倩。 本标准的历次版本发布情况：
SY/T 5889—-1993.
ⅡI SY/T 5889--2010
除氧剂性能评价方法
1范围
本标准规定了除氧剂性能的实验室评价方法。 本标准适用于油田注水及热水管线系统使用的除氧剂性能评价，其他循环冷却水、各种锅炉补给
水系统使用的除氧剂性能评价也可参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6012002化学试剂标准滴定溶液的制备 GB/T603—2002化学试剂试验方法中所用制剂及制品的制备 GB/T6682--2008分析实验室用水规格和试验方法 GB7489-1987 水质溶解氧的测定碘量法 GB/T11913—1989水质溶解氧的测定电化学探头法
3术语和定义
下列术语和定义适用于本文件。
3.1
脱氧率oxygen scavenging rate 水样经除氧剂处理后，其溶解氧浓度降低的百分率。
4 试剂及其制备
4.1 本标准所用试剂和水，除非另有规定，应使用分析纯试剂和符合GB/T6682-2008分析实验室用水规格和试验方法的规定。 4.2无溶解氧水制备：将符合GB/T6682—-2008中三级水，按GB/T603—2002中4.1.1.2规定的方法进行。 4.3 碱性碘化钾溶液制备：按GB7489—1987中3.3规定配制。 4.4 磷酸溶液制备：缓慢地将500mL磷酸（o=1.70g/mL）在不停搅动下加入到500mL水中。 4.5 硫酸锰溶液制备：按GB7489-1987中3.4规定配制。 4.6 淀粉指示液（10g/L溶液）制备：按GB/T603-2002中4.1.4.20规定配制。 4.7 碘酸钾标准溶液制备：配制0.0100mo1/L标准溶液，按GB/T601-2002中4.10规定配制。 4.8 硫代硫酸钠标准溶液制备：配制0.0100mol/L标准溶液，按GB/T601-2002中4.6规定配制。 4.9 除氧剂溶液制备：以减量法快速准确地称取除氧剂样品2.5g.精确至0.01g，放人烧杯中，用无
1 SY/T 5889-2010
溶解氧水溶解，并稀释至250mL。该溶液应在试验当天或前一天配制。
5 仪器
5.1 装有氮气的钢瓶（纯度为体积分数不低于99.99%）。 5.2 电磁搅拌器：无级调速。 5.3 溶解氧测定仪：精度为0.01mg/L。 5.4 恒温水浴：控制精度±1℃。 5.5 测试瓶：具塞温克勒瓶或其他细口瓶，容量250mL～300mL。 5.6 试样瓶：2500mL一5000mL细口瓶，如图1所示。
进（出）水口阀，2一出（进）气口阀。
1
图1 试样瓶示意图
试验介质 6.1 油田现场水样的采集 6.1.1 取样前，准备好接头和硅橡胶皮管，同时准备干净的取样桶（10L），如图2所示。 6.1.2取样时，打开取样阀门，以5L/min6L/min的流速畅流3min后，将取样桶进水胶管与取样阀门连接，打开阀1和阀2，开始取样，待出气口溢流3min～5min后，迅速关闭阀1和阀2。 6.1.3取样桶贴上标签，标签上注明取样日期、取样地点、取样温度和取样人。 6.2 实验室模拟水样的配制
6
按油田现场水样中总矿化度所含离子的浓度配制，搅拌0.5h～1.0h，静置24h备用。
2 SY/T 5889-2010
2个
1一进（出）水口阀：2一出（进）气口阀。
图2取样桶示意图
7除氧剂性能评价 7.1溶解性 7.1.1在250mL烧杯中加人100mL.水样，（水样应经定性滤纸过滤），置于电磁搅拌器上。加人10g除氧剂（商品），精确至0.1g，搅拌10min，静置2h观察外观现象。 7.1.2按表1规定评价除氧剂的溶解性。
表1除氧剂溶解性评价
溶解性易 溶难 溶
外观现象均匀透明的溶液有相分离或沉淀
7.2脱氧率 7.2.1以下样品的转移均在氮气保护下进行。 7.2.2将确定体积的水样转人试样瓶（见5.6），置于恒温水浴中，温度控制与取样温度（或室温）致恒温15min。 7.2.3自试样瓶移取100mL～300mL水样于测试瓶（见5.5）中，按GB7489—1987或GB/T11913 1989规定测定水样中的溶解氧浓度（C。）。标准大气压下不同温度时水中溶解氧饱和量对照表参见附录A。 7.2.4 按试验设计的质量浓度将除氧剂溶液（见4.9）加人到试样瓶中，混合均匀。 7.2.5每间隔5min～10min，按7.2.3操作测定水样中剩余溶解氧浓度（C)，至60min，将其数据填写在表2中。 7.2.6 脱氧率的计算见公式（1）：
E= (Co-C)
× 100%
(1)
C.
3 SY/T 5889-2010
式中：
一脱氧率，用百分数表示；
E
一未加除氧剂时水样中溶解氧浓度，单位为毫克每升（mg/L）； -加除氧剂后水样中剩余溶解氧浓度，单位为毫克每升（mg/L）。
表2除氧剂脱氧率评价记录
除氧剂名称取样时间试验温度
取样地点试验时间加药浓度 mg/L
℃ 序号 1 2
加除氧剂前氧浓度 加除氧剂后氧浓度
脱氧率 %
取样测试时间
min
mg/L
mg/L
7.3 配伍性 7.3.1 在经定性滤纸过滤的水样中（水样A），按现场使用浓度加人其他水处理药剂，混合均匀（水样B)。 7.3.2 取一份水样B，按设计的质量浓度加入除氧剂。混合均匀（水样C)。 7.3.3 取水样B、水样C各100mL于两支比色管中，在室温下静置24h，观察外观现象进行比较。 7.3.4 取水样A、水样B，按7.2操作测定除氧剂的脱氧率，分别记作EA和Es。 7.3.5 按表3规定评价除氧剂的配伍性。
表3除氧剂配伍性评价
外观现象及测试结果
配伍性
B，C样外观一致，无变化；且E≥EA
好不好
外观改变或E 评价报告
8
除氧剂性能评价报告主要包括如下内容： a）样品名称及样品编号： b）取样地点及检测地点； c）取样日期及检测日期； d）试验方法、试验介质及试验温度： e）溶解性、脱氧率及配伍性； f）需要注明试验情况的备注： g）试验及校核人的签名： h）报告日期。 评价报告参见附录B。
4 SY/T58892010
附录A （资料性附录）
标准大气压下不同温度时水中溶解氧饱和量对照表
标准大气压下不同温度时水中溶解氧饱和量对照表见表A.1。
表A.1标准大气压下不同温度时水中溶解氧饱和量对照表（101.3kPa）
温度，℃ 溶解氧，mg/L
温度，℃ 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49
溶解氧，mg/L
温度，℃
溶解氧，mg/L
9.65 9.45 9.26 9.07 8.90 8.72 8.56 8.40 8.24 8.09 7.95 7.81 7.67 7.54 7.41 7.28 7.16
7.05 6.93 6.82 6.71 6.61 6.51 6.41 6.31 6.22 6.13 6.04 5.95 5.86 5.78 5.70 5.62 5.54
14.60 14.19 13.81 13.44 13.09 12.75 12.43 12.12 11.83 11.55 11.27 11.01 10.76 10.52 10.29 10.07 9.85
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
50
如果大气压力改变。可按公式（A.1）计算溶解氧：
S'=s-p
(A.1)
101.3
式中： S' 大气压为P值下的溶解氧含量，单位为毫克每升（mg/L）
5
