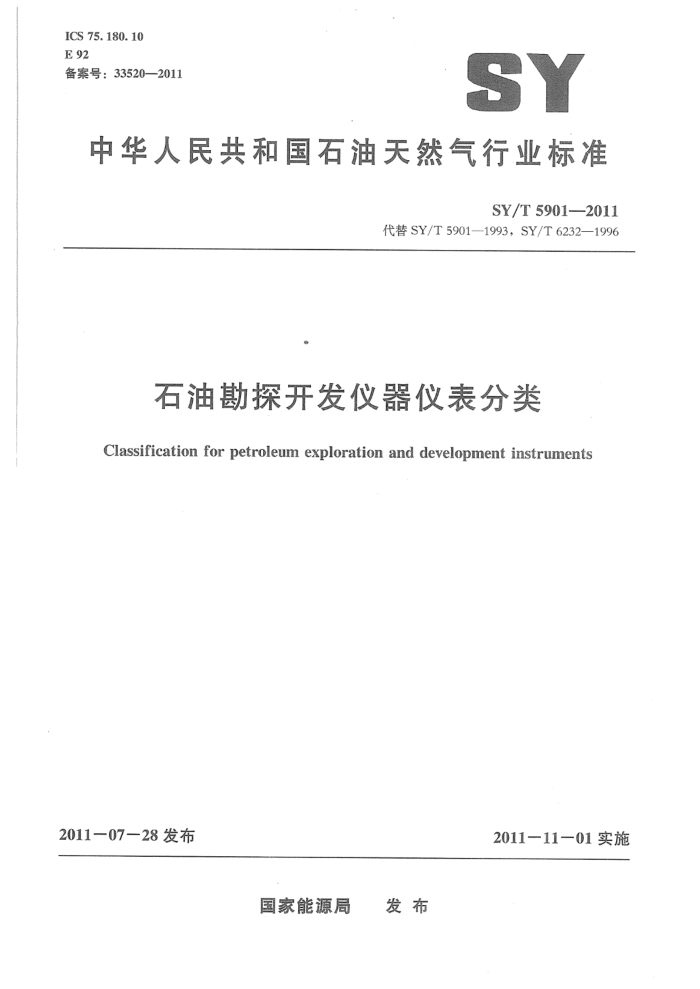

ICS 75.180. 10 E92 备案号：33520—2011
SY
中华人民共和国石油天然气行业标准
SY/T5901---2011
代替SY/T5901-1993，SY/T6232—1996
石油勘探开发仪器仪表分类 Classification for petroleum exploration and development instruments
2011-07-28发布
201111-01实施
国家能源局 发布 SY/T 5901--2011
目 次
前言
范围石油勘探开发仪器仪表分类
1
2
3物探类仪器仪表
3.1非地震勘探仪器 3.2地震勘探仪器 3.3物探辅助仪器仪表 4测井类仪器仪表 4.1测井地面仪器 4.2测井下井仪器 5钻井类仪器仪表· 5.1仪器属性 5.2钻井井下仪器 5.3钻井仪表 5.4钻井液性能检测仪器 5.5 录井仪器 6采油类仪器仪表· 6.1仪器属性… 6.2井口压力表· 6.3 井下压力计… 6.4 并下流量计： 6.5 井下产量计 6.6 井下温度计 6.7 井下取样器. 6.8 回声仪 6.9示功图测试仪器 6.10抽油机井测试仪 6.11 原油含水分析仪 7化探类仪器仪表 7.1仪器属性… 7.2烃类分析仪器.
...00.....EE...
13
13 14
14 15 15
16 16 16 16 16 16 16 16 16
L7 17
17
17 17 17 17
7.3 气体化学组成分析仪器 7.4汞分析仪器 7. 5 放射性元素分析仪器 7.6 微量元素分析仪器
17 17 I SY/T 5901—2011
7.7非金属元素、金属有机化合物和杂原子化合物分析仪器 7.8稳定同位素质谱计·.· 7.9稀有气体同位素质谱计： 8分析类仪器仪表 8.1仪器属性.··.· 8.2岩石矿物微区分析仪器· 8.3岩心分析仪器····
18 18 18 18 18 18 18
- iii
.. --
Ⅱ SY/T5901--2011
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替SY/T5901—1993《石油勘探开发仪器仪表分类》和SY/T6232-1996《石油岩心分
析实验仪器设备分类》。本标准以SY/T5901—1993为主，整合了SY/T6232—1996的部分内容。与 SY/T59011993相比，除编辑性修改外，主要技术变化如下：
-增加了化探类和分析类仪器仪表的分类（见第7章和第8章）； -增加了各类仪器仪表分类的层级，使各类仪器仪表更趋完备；增加了石油勘探开发新领域（如海上石油勘探开发）的仪器仪表内容（见3.2.3和3.3）； -增加了高新科技在石油勘探开发仪器仪表领域的最新成果。
本标准由中国石油天然气集团公司提出。 本标准由石油仪器仪表专业标准化技术委员会归口。 本标准起草单位：西安石油大学、石油工业仪器仪表质量监督检验中心、中国石油大学（华东）。 本标准主要起草人：汉泽西、王东旭、李国栋、迟善武、刘更民、邢靖虹、张娟。
川 SY/T5901---2011
石油勘探开发仪器仪表分类
1范围
本标准规定了石油勘探、开发中专用的仪器仪表的分类，本标准适用于石油勘探、开发中专用的仪器仪表属性的划分与归类管理。
2石油勘探开发仪器仪表分类
石油勘探开发仪器仪表分类见表1。
表1石油勘探开发仪器仪表分类物探类仪器仪表测井类仪器仪表钻井类仪器仪表采油类仪器仪表化探类仪器仪表分析类仪器仪表
石油勘探开发仪器仪表
物探类仪器仪表分类见表2，测井类仪器仪表分类见表3：钻井类仪器仪表分类见表4，采油类仪器仪表分类见表5，化探类仪器仪表分类见表6。分析类仪器仪表分类见表7。
表2物探类仪器仪表分类
绝对重力仪相对重力仪扭秤垂直梯度仪饱和式磁力仪质子磁力仪光泵磁力仪直流电法仪大地电磁仪可控源声频大地电磁仪瞬变电磁测深仪激发极化仪
重力勘探仪器
磁力勘探仪器
非地震勘探仪器
物探类仪器仪表
电法勘探仪器
放射性勘探仪器 SY/T 5901--2011
表2（续）
集中控制式数字地震仪数字遥测地震仪授时存储式地震仪海上拖缆地震采集仪器海底电缆地震采集仪器磁介质浅层地震仪纸介质浅层地震仪
陆用数字地震仪
地震勘探仪器
海上地震仪
浅层地震仪垂直地震剖面仪及井间地震仪
电磁检波器压电检波器微机电检波器光纤检波器陆上地震电缆
地震检波器
物探类仪器仪表
模拟地震电缆数字地震电缆拖缆海底电缆
地震电缆
物探辅助仪器仪表
海上地震电缆遥控爆炸机海上气枪控制器可控震源同步器陆地可控震源海上可控震源井中/井间可控震源
震源同步控制器
可控震源
表3测井类仪器仪表分类
数控测井仪
测井地面
仪器 成像测井仪
电阻率测井仪感应测井仪电磁波测井仪声波速度测井仪长源距声波全波列测井仪阵列声波测井仪偶极子横波成像测井仪噪声测井仪
电法测井仪
测井类仪器仪表
测井下井
仪器 勘探测并仪器
声波测井仪 SY/T 59012011
表3（续）
伽马测井仪中子测井仪核磁共振测井仪综合岩性孔隙度测井仪地层元素伽马能谱测井仪
核测井仪
勘探测井仪器
电缆地层测试器随钻测井仪热法测井仪流量测井仪流体识别测井仪压力测井仪伽马一井温一接箍定位器组合测井仪并温一压力一流量组合测井仪全井眼流量计高温多参数测井仪生产测井组合测井仪
生产测井仪器仪表
测井类仪器仪表
测井下井仪器
裸眼井井径测井仪 X-Y井径仪多臂井径仪方位井径仪连续井斜仪陀螺井斜仪接箍定位器电磁测厚仪管子分析仪电磁探伤仪
井径仪
井斜仪
工程测井仪器仪表
磁法测井仪
射孔仪井下电视测井仪超声固井质量检测仪扇区声波水泥胶结测井仪井壁取心仪
表4钻井类仪器仪表分类磁力测斜仪陀螺测斜仪随钻测量仪地质导向钻井仪
钻井类仪器仪表
钻井井下仪器
3 SY/T 5901-2011
表4（续）
指重表转盘扭矩表机械钻速表钻井液罐液位计钻井多参数仪钻井参数监测仪游车防碰仪钻井视频监控仪密度计黏度计
钻井仪表
钻井类仪器仪表
钻井液性能检测仪器 钻井液滤失量测定仪
钻井液含砂量测定仪钻井液极压润滑仪地质录井仪器评价录井仪器工程录井仪器综合录井仪器
录井仪器
表5采油类仪器仪表分类
井口压力表井下压力计井下流量计井下产量计井下温度计井下取样器回声仪示功图测试仪器抽油机井测试仪原油含水分析仪
采油类仪器仪表
表6化探类仪器仪表分类
烃类分析仪器气体化学组成分析仪器汞分析仪器放射性元素分析仪器微量元素分析仪器
化探类仪器仪表
4
