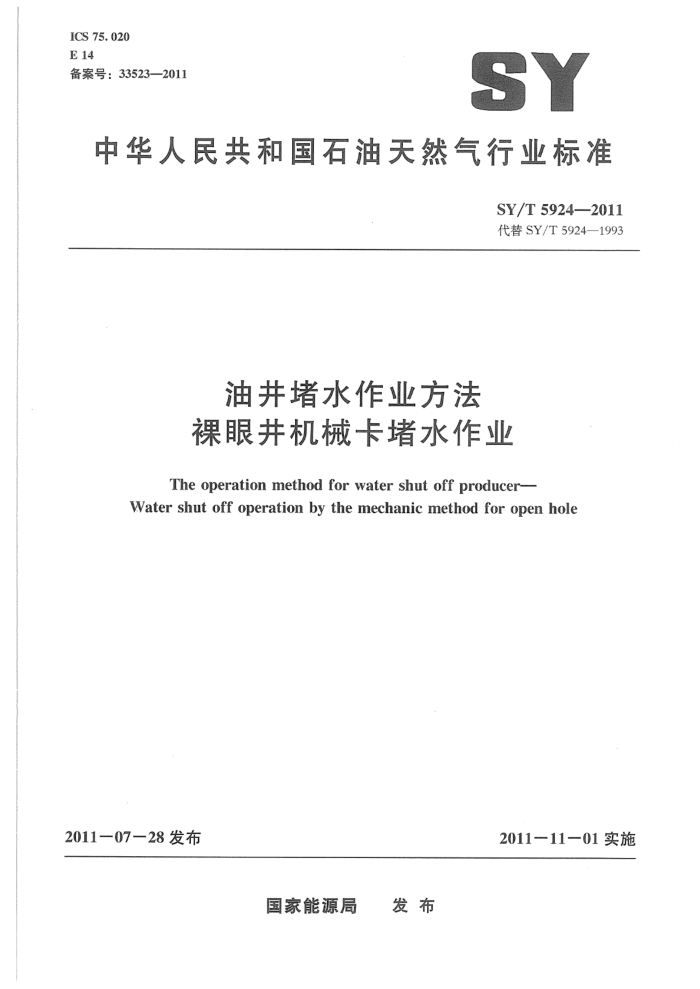

ICS 75. 020 E14 备案号：33523-2011
SY
中华人民共和国石油天然气行业标准
SY/T 5924--2011 代替SY/T5924-1993
油井堵水作业方法裸眼井机械卡堵水作业
The operation method for water shut off producer-
Water shut off operation by the mechanic method for open hole
2011-07—28发布
2011-11-01实施
国家能源局 发布 SY/T 5924—2011
目 次
前言
范围 2规范性引用文件 3卡堵水管柱 4封隔器及井下配套工具 5施工准备 6 施工程序
人
质量控制 8健康、安全、环境控制要求附录A（规范性附录）裸眼井扩张式封隔器卡堵水工艺管柱附录B（资料性附录）裸眼井封隔器卡堵管柱施工设计书格式附录C（资料性附录）裸眼井封隔器卡堵管柱施工总结格式
14
18 SY/T5924-2011
前言
本标准依据GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T5924一1993《油井堵水作业方法裸眼井机械卡堵水作业》。除编辑性修改外，主要变化如下：
修改了范围及内容（见第1章1993版的第1章）： -增加了规范性引用文件（见第2章）；删除了管柱类型图例； -增加了脱节器的技术参数（见4.2）：删除了原标准中4.3“现场调查”； -删除了原标准中自喷井其余三种管柱坐封操作步骤中5.6.2.1；修改了起管柱中最大提升载荷的要求（见6.2.2；1993版的5.2.2）增加了井下丢手管柱的打捞要求（见6.2.4）；修改了通井规长度尺寸（见6.3.1；1993版的5.3.1）；一修改了通井深度的要求，规定了裸眼段通井速度（见6.3.2；1993版的5.3.2）；修改了封隔器进人裸眼段的下放速度（见6.5.3；1993版的5.5.3）；增加了坐封封隔器中的条款（见6.6）； -增加了卡下采上管柱组成条款及自喷井其余四种管柱组成条款（见6.6.1.1和6.6.1.3）；修改了自喷井卡下采上管柱坐封操作步骤中“投球”为“投单流堵塞器”（见6.6.1.2.2 1993版的5.6.1.2）修改了自喷井卡上采下管柱中的验封方法（见6.6.1.2.5；1993版的5.6.1.7）； -增加了打开多用阀的内容（见6.6.1.2.7）；一删除了原标准中自喷井卡下采上管柱坐封操作步骤中5.6.1.6“捞球棒”；删除了原标准中自喷井卡下采上管柱坐封操作步骤5.6.1.7验封中“正反挤清水，一种验封方法”；修改了自喷井其余四种管柱中的两种验封方法（见6.6.1.4.5；1993版的5.6.2.6） -增加了机采井管柱坐封封隔器操作步骤（见6.6.2）；删除了原标准6.7中对73mm普通油管通径规的具体要求，与6.6进行合并（见7.6：1993 版的6.6和6.7）；删除了原标准中6.8，6.116.15，6.19，6.21和6.22；修改了原标准中6.10的内容（见7.8；1993版的6.10）；修改了第7章题目及有关内容，由原标准的“6安全与质量控制”改为本标准“7质量控制”（见第7章；1993版的第6章）；增加了裸眼井机械卡堵水作业的健康、安全、环境控制要求（见第8章）；一增加了附录A，将原标准的附录A、附录B改为本标准附录B、附录C; -增加了自喷井管柱类型中“卡中间采上下管柱”（见A.1.5）； -增加了机采井管柱类型（见A.2），并规范了图例说明；
一
修改了幅面尺寸（见附录B、附录C；1993版的附录A、附录B）； -增加了附录B、附录C中油井基础数据“原始地层压力”和“目前地层压力”； SY/T5924—2011
增加了附录B中“健康、环境控制要求”。 本标准由采油采气专业标准化委员会提出并归口。 本标准起草单位：中国石油天然气股份有限公司华北油田分公司采油工艺研究院。 本标准主要起草人：韩新德、王海军、丁建东、刘庆、王建宁。
Ⅲ SY/T 5924--2011
油井堵水作业方法裸眼井机械卡堵水作业
1范围
本标准规定了裸眼井机械卡堵水作业的管柱结构类型、井下配套工具的参数、施工准备、施工程序、质量控制和健康、安全、环境控制要求。
本标准适用于井径150mm～180mm垂向裸眼井机械方法卡堵水作业，仅适用扩张式钢带封隔器（以下简称封隔器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5404扩张式封隔器 SY/T5587.3--2004常规修井作业规程第3部分：油气井压井、替喷、诱喷 SY5727--2007井下作业安全规程 SY6277—2005含硫油气田硫化氢监测与人身安全防护规程 SY/T6610-2005含硫化氢油气井井下作业推荐作法 SY/T66902008井下作业井控技术规程
3卡堵水管柱
3.1选择原则
按照生产层、卡封层分布及开采方案要求和井身结构，选择相应的卡堵水管柱。 3.2管柱类型 3.2.1 自喷井管柱类型如下：
a）卡上采下管柱（见A.1.1）。 b）卡下采上管柱（见A.1.2）。 c 综合管柱（见A.1.3）。 d）卡上下采中间管柱（见A.1.4）。 e）卡中间采上下管柱（见A.1.5）。
3.2.2机采井管柱类型如下：
a）卡下采上管柱（见A.2.1）。 b）卡上采下管柱（见A.2.2）。 c）卡中间采上下管柱（见A.2.3）。 SY/T 5924--2011
4封隔器及井下配套工具
4.1 封隔器参数按SY/T5404执行。 4.2 井下配套工具参数见表1。
表1 井下配套工具参数
滑套关闭压力
最大外径 mm 128 120 90 90 120 128 128
滑套打开压力
最小通径 mm 55, 50 54,50,45 40,35 50,40.35 45. 40
最大工作压力
名称安全接头多用阀常开滑套常关滑套液力开关液力脱节器滑套脱节器
MPa 6~10
MPa
MPa 50 50 50 50 50 50 50
5~6 6~7
:
6~7 5~6 22 ~25 8~10
5~6
50 50
4.3 多用阀爆破参数见表2
表2多用阀爆破参数
爆破压力 MPa 16
紫铜板厚度
mm
0.6 0.8 1.0 1.2
24 26 28
5施工准备
5.1封隔器坐封层位选择 5.11井况调查
根据完井录井资料，明确裸眼段井径、裂缝发育带位置。用双参数测井仪、低能源找水仪或井温仪测出生产层剖面、出水位置和目前井径曲线。 5.1.2层位确定要求
按施工工艺要求，将封隔器坐封位置选择在厚度大于2m、井径在150mm～180mm之间、井径较规则、致密稳定的隔层段。 5.2编写施工设计书
编写内容与格式参见附录B。
2 SY/T5924---2011
6施工程序
6.1压井 6.1.1压井前应测静压或动静液面，测压时间不应少于4h。 6.1.2压井时压井液柱所造成的井底压力应控制在目前地层压力的1.05倍～1.10倍。 6.1.3地层若有漏失，应采取灌注压井，使液面始终保持在井口附近。 6。1。4压井过程中注意观察并口泵压、进出口排量和压井液密度的变化，做到压井既不致发生溢流、 井喷，又不致造成较大的井漏或压死油层 6.2起管柱 6.2.1拆卸采油树后，应按设计要求装好井口防喷器。 6.2.2试提油管头，待大钩载荷正常后方可进行正常起管柱作业。如果井下管柱被卡，最大上提载荷不应超过井架最大提升负荷、游动系统的安全载荷、管柱抗拉强度三者中最小值的80%。 6.2.3井下管柱如有封隔器及其他卡封工具，应正确解封、解卡后方可上提。 6.2。4井下如有丢手管柱，起出生产管柱后，应下入相应的打捞管柱，正确解封封隔器后，方能起出井下管柱。 6.3通井 6.3.1通井规外径应比裸眼井径小6mm～8mm，长度不小于1000mm。 6.3.2通井规在进人裸眼段时，速度应小于10m/min，通至人工并底，并实探人工井底深度。随时注意观察指重表读数。若通井过程中发生遇阻，则应上下缓慢活动或循环冲洗，不应猛顿硬压。 6.4配管柱 6.4.1 下井管柱的油管应清洁无杂物，无弯曲和损坏，并要求用标准通径规能顺利通过。 6.4.2 直径73mm普通油管，使用直径59.5mm、长度800mm的通径规通过。 6.4.3 油管、封隔器、配套工具等需要重复测量3次，误差不大于0.03%。 6.4.4 按设计要求组合管柱，注意配套工具的排列顺序和位置。
管柱坐封位置为封隔器胶筒中心位置，坐封位置上、下允许误差参照施工设计书给定的范围。
6.4.5
6.5 下管柱 6.5.1 下井油管螺纹应清洗干净后在外螺纹涂密封脂。 6.5.2 油管螺纹上紧扭矩按表3规定执行，防止上扣扭矩过大或偏小。 6.5.3 管柱人井、进人裸眼段时要缓慢下放，下放速度不大于10m/min 6.6坐封封隔器 6.6.1自喷井管柱坐封封隔器 6.6.1.1卡下采上管柱组成
管柱自下而上依次为：单流堵塞器K341A（D）－138－150/21（CY）裸眼封隔器常关滑套 安全接头多用阀油管至井口（见A.1.2）。
3 SY/T 5924--2011
表3油管上扣扭矩值
最佳上扣扭矩
壁厚 mm
油管规格 mm
kN:m
钢级
加厚 2.28 3.18 4. 02 3. 94 4.18 5. 28
平式 1. 45 2.03 2.55 2.89 3. 05 3.86
J- 55 N-80 P- 105 J 55 N-80 P 105
5. 51
73
7. 82
73
6.6.1.2卡下采上管柱坐封操作步骤 6.6.1.2.1正替清水
正替清水量应为卡堵管柱内容积的2倍～2.5倍。替清水排量应不大于500L/min。 6.6.1.2.2投单流堵塞器
将相应尺寸的堵塞器自井口投人油管，坐于堵塞器座上。 6.6.1.2.3 上提管柱
上提油管挂及管柱，推荐上提高度见表4。
表4 管柱上提推荐高度
上提高度
卡点深度
cm 120 134 149 165 182 200
m 1500 2000 2500 3000 3500 4000
6.6.1.2.4封隔器坐封
从油管泵人清水，打压5MPa，稳压10min后逐步上升泵压至施工设计的压力，再稳压3min后缓慢下放管柱，至油管挂复位后放掉压力。管柱下放过程要求平稳，要求泵压稳定，并记录管柱载荷变化。 6.6.1.2.5验封
从油套环空泵人清水，控制泵压不应超过10MIPa。观察上层段的吸水情况，若上层段的吸水泵压与全井挤压井时的泵压相同，则判定封隔器不密封，此时应分析原因，确定下步措施。
