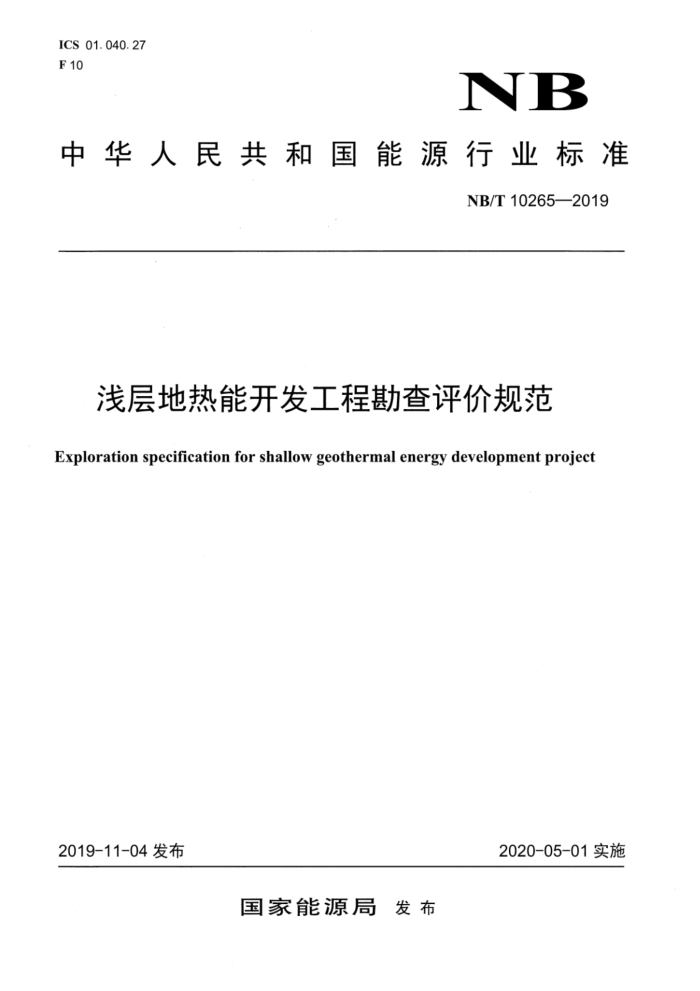

ICS 01.040.27 F10
NB
中华人民共和国能源行业标准
NB/T10265—2019
浅层地热能开发工程勘查评价规范
Exploration specification for shallow geothermal energy development project
2019-11-04发布
2020-05-01实施
国家能源局 发布 NB/T10265—2019
目 次
前言· 1 范围 2 规范性引用文件 3 术语和定义 4 总则
I
.2
勘查工作内容及要求·... 6 浅层地热能开发利用评价
5
勘查设计及报告编写
. 6
7
附录A（规范性附录） 勘查设计编写要求· 附录B（规范性附录） 勘查报告编写要求，附录C（资料性附录） 浅层地热能资源量计算方法· 附录D（资料性附录） 浅层地热换热功率计算方法
8
10 NB/T10265—2019
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规定起草。 本标准由能源行业地热能专业标准化技术委员会提出并归口。 本标准起草单位：北京市地质矿产勘查开发局、北京市地热研究院、北京市华清地热开发集团有限
公司、中国地质调查局浅层地温能研究与推广中心、中石化新星（北京）新能源研究院有限公司。
本标准主要起草人：李宁波、杨俊伟、张进平、刘少敏、郑佳、于、李翔、李娟、郭艳春、贾子龙、刘爱华、杜境然、李富、王立志、卫万顺、张文秀、李海东、刑罡、林海亮、赵丰年、向烨。
本标准于2019年首次发布。
Ⅱ NB/T10265—2019
浅层地热能开发工程勘查评价规范
1范围
本标准规定了浅层地热能开发工程勘查评价的基本内容、勘查要求、勘查设计、开发利用评价及报告编写等要求。
本标准适用于浅层地热能开发利用系统，包括地埋管地源热泵系统、地下水地源热泵系统和地表水（含再生水）地源热泵系统工程项目可行性研究及设计前期进行的工程勘查。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50021岩土工程勘察规范 GB50027 供水水文地质勘察规范 GB/T50123 土工试验方法标准 GB50202 建筑地基基础工程施工质量验收规范 GB/T50801 可再生能源建筑应用工程评价标准 GB/T18430.1 蒸气压缩循环冷水（热泵）机组 DZ/T0225 浅层地热能勘查评价规范 NB/T10097 地热能术语
3术语和定义
下列术语和定义适用于本文件。
3.1
浅层地热能 shallow geothermal energy 从地表至地下200m深度范围内，储存于水体、土体、岩石中的温度低于25℃，采用热泵技术可提
取用于建筑物供热或制冷等的地热能。
NB/T10097—2018，术语和定义2.1.6
3.2
复合式地源热泵系统 compound ground source heat pump system 加入其他辅助能源，开发利用浅层地热能的热泵系统。
3.3
岩土热响应试验rock-soilthermalresponsetest 利用测试仪器对项目所在场区的测试孔进行一定时间连续换热，获得岩土综合热物性参数及岩土初
始平均温度的试验。
[NB/T10097—2018，定义2.4.32]
3.4
1 NB/T10265-2019
岩土初始平均温度initial averagetemperature of the rock-soil 从自然地表下10m～20m至竖直地埋管换热器埋设深度范围内，岩土常年的平均温度。 [GB50366—2005，定义2.0.27]
3.5
浅层地热容量 shallow geothermal capacity 在浅层岩土体、地下水和地表水中储存的单位温差所吸收或排出的热量，单位是kJ/℃。 [NB/T10097—2018，术语和定义2.4.30]
3. 6
浅层地热换热功率heatexchangerpower 从浅层岩土体、地下水和地表水中单位时间内通过热交换方式所获取的热量。 [NB/T10097—2018，术语和定义2.4.35]
3.7
浅层地热能资源评价shallow geothermalresourcesassessment 在综合分析浅层地热能资源勘查成果的基础上，运用合理方法对浅层地热容量和换热功率进行的计
算与评价。 3.8
有效传热系数effectiveheattransfercoefficient 反映换热孔换热性能的参数，为单位长度换热器在单位温差下的换热功率。
3. 9
抽水试验 pumping test 从井中连续抽水，并根据其出水量与降深的关系来测定含水层渗透性和水文地质参数的试验。
3.10
回灌试验reinjection test 向井中连续注水，并记录水位、水量的变化来测定含水层渗透性和水文地质参数的试验。
3.11
抽灌井间距distancebetween pumping well and reinjection well 抽水井和回灌井之间的距离。
4总则
4.1地源热泵系统方案设计前应进行浅层地热能开发工程勘查评价工作 4.2勘查完成后，勘查单位应根据工程勘查结果分析浅层地热能开发的可行性和经济性，编写勘查评价报告。
5勘查工作内容及要求
5.1通则 5.1.1浅层地热能开发工程勘查目的是查明工程场地浅层地热能地质条件，进行场地浅层地热能资源评价和开发利用的环境影响预测，评估经济性和可行性，为浅层地热能开发工程项目可行性研究及设计提供基础依据。 5.1.2勘查前应收集建设场地及其周边的地质、水文地质、已建地源热泵系统工程勘查和运行情况、 区域其它可利用能源的资源条件等资料，选择适宜的浅层地热能换热方式，确定相应的勘查方法。 2 NB/T10265—2019 5.2.4岩土热响应试验要求
a》岩土热响应试验应在勘查孔施工完成周围岩土温度恢复后进行，对于灌注水泥砂浆的回填方式，
岩土恢复时间应不少于10天，对于其它的回填方式，应不少于2天： b）试验设备与勘查孔的连接应减少弯头、变径，连接管外露部分应保温，保温层厚度不宜小于
20mm。同一管路内，勘查孔孔口水温与试验设备进、出水口水温温差不宜大于0.2℃： c）岩土初始平均温度测试，可采用埋设温度传感器法、无功循环法或水温平衡法，采用无功循环
法测试岩土初始平均温度时，温度稳定（地埋管出水温度连续12h变化不大于0.5℃）后，持续时间不宜小于12h：
d》岩土热响应试验可采用稳定热流测试或稳定工况测试法，岩土热响应测试持续时间不宜小于
48h: e) 稳定热流测试方法，宜进行两次不同负荷的试验，当勘查孔深度在80m～100m时，大负荷宜采
用5kW～7kW，小负荷宜采用3kW～4kW，当勘查孔深度在100m～150m时，大负荷宜采用 7kW～10kW，小负荷宜采用4kW～6kW，实际加热功率的平均值与加热功率设定值的偏差不应大于土0.2kW，温度稳定（地埋管出水温度连续12h变化不大于1℃）后，持续时间不宜小于12h；
f) 稳定工况测试方法，设定工况应为系统的设计运行工况，实际供水温度平均值与供水温度设定
值的偏差不应大于土0.2℃，温度稳定（地埋管出水温度连续12h变化不大于0.5℃）后，持续时间不宜小于24h；
g》地埋管换热器内传热介质流态应保持紊流，单U型地埋管换热器管内流速不宜小于0.4m/s，双
U型地埋管换热器管内流速不宜小于0.2m/s。
5.3地下水地源热泵系统工程勘查 5.3.11 地下水地源热泵系统工程勘查内容
a）开展场地周边水文地质条件调查，根据浅层地热能开发工程的建筑类型、工程场地面积、建筑
负荷等浅层地热能利用需求，确定调查范围，查明区域地下水资源状况及其开发利用情况； b）查明工程场地范围内地层岩性结构、含水层类型及理藏条件、地下水位等 C） 勘查井应进行抽水试验和回灌试验，通过抽水试验获得单井出水量及相应的降深、水温，通过
回灌试验获得单井回灌量及相应的水位上升值； d) 勘查井进行地球物理测井，取样分析地下水水质； e） 根据技术、经济和地质环境保护的要求确定合理的地下水循环利用量和抽灌井间距； f) 进行地下水地源热泵系统浅层地热能资源评价，提出合理的开发利用方案。
5.3.2 抽水试验及回灌试验
a) 抽水试验及回灌试验可利用已建井开展，不具备合适水井的应专门施工查并，勘查井施工应
满足GB50027的要求： b）根据浅层地热能开发工程的建设需求、工作面积、工程负荷，确定勘查井的数量，按表2确定：
勘查井的深度，应根据含水层或含水构造带埋藏条件确定，宜小于200m，当有多个含水层组且无水质分析资料时，应进行分层勘查，取得各层水化学资料：
d）勘查井的布置应依据地下水流场、渗透率及其他水文地质参数确定； e）抽水试验及回灌试验步骤应满足GB50027和DZ/T0225的要求。
