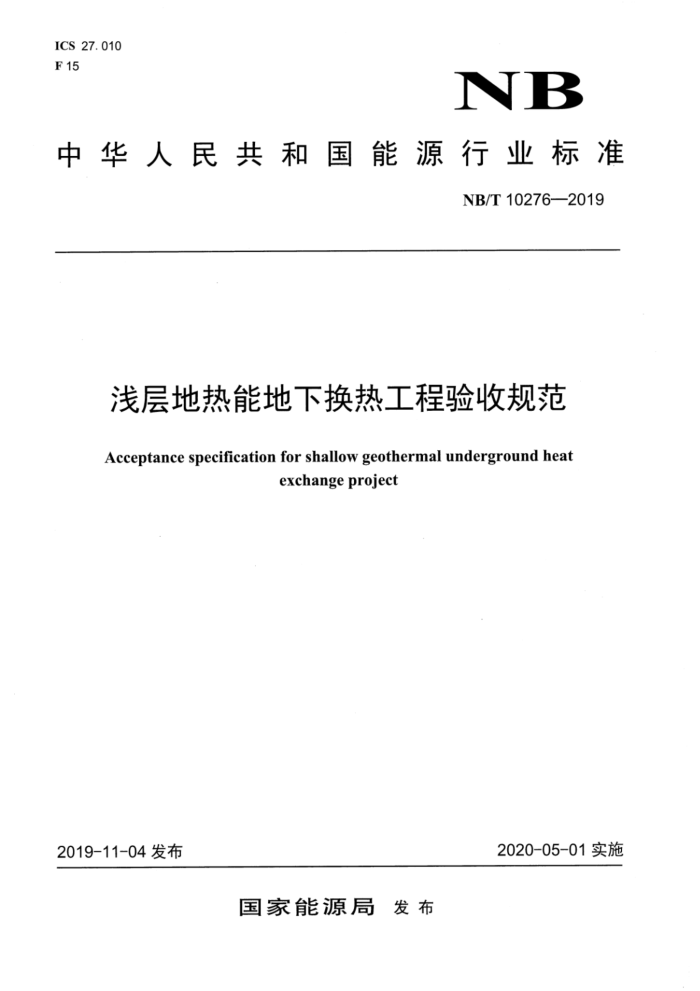

ICS 27.010 F15
NB
中华人民共和国能源行业标准
NB/T10276—2019
浅层地热能地下换热工程验收规范
Acceptance specification for shallow geothermal underground heat
exchange project
2020-05-01实施
2019-11-04发布
国家能源局 发布 NB/T10276——2019
目 次
前言 1范围 2规范性引用文件 3术语和定义 4验收准备 5 验收内容 6验收合格条件 7验收文件要求附录A（资料性附录） 浅层地热能地下换热工程隐蔽工程验收表附录B（规范性附录） 竖直地埋管地源热泵系统地下换热工程验收内容附录C（规范性附录） 地下水地源热泵系统地下换热工程验收内容附录D（资料性附录） 浅层地热能地下换热工程整体验收申请书附录E（资料性附录） 浅层地热能地下换热工程验收小组成员确认单附录F（资料性附录） 浅层地热能地下换热工程验收表
一
中
1
4
:6
8
9
10 NB/T10276—2019
前 言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规定起草。 本标准由能源行业地热能专业标准化技术委员会提出并归口。 本标准起草单位：河南省地质矿产勘查开发局第二地质环境调查院、河南工程学院资源与环境学院、
河南省深部探矿工程技术研究中心、河南省地热能开发利用有限公司、中石化新星（北京）新能源研究院有限公司、中国地质大学（武汉）。
本标准主要起草人：卢予北、陈莹、吴烨、卢玮、赵丰年、向烨、申云飞、王憬、邓晓颖、赵建粮、 张新春、金萍、窦斌、刘帅霞、齐玉峰。
本标准于2019年首次发布。
ⅡI NB/T10276—2019
浅层地热能地下换热工程验收规范
1范围
本标准规定了浅层地热能地下换热工程的验收准备、验收内容、验收合格条件、验收文件要求。 本标准适用于竖直地埋管地源热泵系统和地下水地源热泵系统的地下换热工程。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50366地源热泵系统工程技术规范 DZT0148水文水井地质钻探规程 DZ/T0225浅层地热能勘查评价规范
3术语和定义
下列术语和定义适用于本文件。
3.1
浅层地热能地下换热工程undergroundheatexchangeprojectfor shallowgeothermal 浅层地热能开发利用过程中，与地下岩土体或地下水进行换热的各类地下工程的总称。
3. 2
竖直地埋管换热器 vertical ground heat exchanger 换热管路埋置在竖直钻孔内的地埋管换热器，文称竖直土壤热交换器。 [GB50366—2005，定义2.0.9]
3. 3
热源井heatsourcewell 用于从地下含水层中取水或向含水层灌注回水的井，是抽水井和回灌井的统称。 [GB50366—2005，定义2.0.21]
3.4
隐蔽工程 concealed project 在工程施工过程中，能被后续工序施工所隐蔽，或者工程完工后在正常情况下无法完成复验的项目。
4验收准备
4.1整体验收前，所需资料如下：
a）与验收项目相关的合同、技术要求等文件（如有约定）； b） 浅层地热能地下换热工程图纸： c) 浅层地热能地下换热工程施工方案或施工组织设计：
1 NB/T10276-2019
d）现场施工日志或监理报告； e 完成竖直地埋管换热器或热源井的验收，验收合格后签署浅层地热能地下换热工程隐蔽工程验
收表，样式参见附录A。
4.2整体验收应在地下换热工程完工，且施工单位自检合格后进行，应符合以下要求：
a）应在施工单位提出申请后10个工作日内进行： b）可由施工单位与建设单位（或合同甲方）共同协商成立验收小组，必要时可委托独立第三方机
1
构进行验收。
5验收内容
5.1竖直地埋管地源热泵系统 5.1.1竖直地理管换热器的验收
竖直地埋管换热器的验收按工程进度随时进行，验收内容、验收方法、验收标准见附录B，包括以下内容：
a）朴 根据浅层地热能地下换热工程图纸进行钻孔孔位检查： b）提供各类管材、管件、材料的采购合同、合格证、进场检验证明；
能够证明工程施工过程和质量的其他材料（如有时）： d) 根据地埋管钻孔的设计或施工组织设计进行钻孔孔深、孔径的检查： e) 检查水压试验（U形管下入前）记录； f) 根据地埋管钻孔的设计或施工组织设计检查U形管下入深度是否满足设计要求； g）检查水压试验（U形管下入后）记录； h)[ 回填是否满足设计要求： i 由施工单位配合监理单位完成，验收合格后签署浅层地热能地下换热工程隐蔽工程验收表。
5.1.2整体验收
竖直地埋管地源热泵系统地下换热工程整体验收的验收内容、验收方法、验收标准见附录B，包括以下内容：
a）验收条件完备性审查。根据4.1中所需资料，审查各项内容的完整性、有效性和一致性； b）检查水平管沟开挖、水平管下入及回填质量，使用聚乙烯管时应有沿管道走向的金属示踪线： c）检查管道冲洗情况 d) 检查系统水压试验（竖直或水平埋管与环路集管装配完成后）记录； e) 钻孔质量的抽检，按照不低于5%的比例进行，抽检钻孔应呈均匀分布，孔深和U形管下入深
度是否满足抽检比例的设计值，孔径满足设计要求； f) 施工完毕场地恢复检查： g）于 孔口保护检查； h）孔口标志检查。
5.2地下水地源热泵系统 5.2.1热源井的验收
单个热源井的验收应在单井完工后立即进行，验收内容、验收方法、验收标准见附录C，应包括以下内容： 2 NB/T10276—2019
a）施工单位根据热源井施工进度提前3～5天向监理单位提出申请，提前做好验收人员、设备的
准备： b） 根据各类管材、管件、材料的采购合同、合格证、进场检验证明，检查热源井所用材料是否符
合质量要求：
c） 根据浅层地热能地下换热工程图纸检查井位； d) 根据热源井的设计或施工组织设计，通过测井记录检查井深、井径。井斜等是否满足设计要求； e） 成井质量检查，包括下管深度、过滤管位置是否在有效含水层、填砾质量等； f) 洗井质量检查： g） 抽水试验和回灌试验检查： h) 热源井的出水量或回灌量检查： i） 热源井的验收由施工单位配合监理单位完成，验收合格后签署浅层地热能地下换热工程隐蔽工
程验收表。
5.2.2 2整体验收
地下水地源热泵系统地下换热工程整体验收的验收内容、验收方法、验收标准见附录C，应包括以下内容：
a）验收条件完备性审查，根据4.1中所需资料，审查各项内容的完整性、有效性和一致性； b） 热源井总水量： c） 热源井的泵室（如有时）建设质量； d) 井口装置检查； e） 施工完毕现场清理情况。
6验收合格条件
6.1 竖直地理管换热器的验收合格条件
竖直地埋管换热器的验收合格条件应满足以下要求： a）验收条件审查合格，4.1所要求的文件和报告齐全、有效： b）地埋管地源热泵系统竖直地埋管钻孔深度、总地埋管长度、管材管件规格符合设计要求，管道
试压过程中无渗漏。
6.2热源井验收合格条件
热源井的验收合格条件应满足以下要求： a）验收条件审查合格，4.1所要求的文件和报告齐全、有效； b）地下水地源热泵系统热源井深度、井径、井斜、水量、抽水试验和回灌试验符合设计要求。
6.3整体验收合格条件
整体验收合格条件应满足以下要求：
ad 地埋管地源热泵系统的总埋管深度和规格符合设计要求或地下水地源热泵系统热源井总水量、
总回灌量符合设计要求：）验收过程中未发现不符合设计要求的其他缺陷和隐惠。
b
3 NB/T10276—2019
验收文件要求
7
浅层地热能地下换热工程验收文件应包括：
程隐蔽工程验收证明（格式参见附录A）； b 整体验收申请书（格式参见附录D）； c) 验收小组成员确认单（格式参见附录E）： d 施工单位、监理单位与建设单位（或合同甲方）签署的验收表（格式参见附录F）。
a2
4 NB/T10276—2019
附录A （资料性附录）
浅层地热能地下换热工程隐蔽工程验收表
浅层地热能地下换热工程隐蔽工程验收表见表A.1。
表A.1浅层地热能地下换热工程隐蔽工程验收表
编号验收日期
工程名称隐蔽项目隐检部位隐检依据：
年 月 日
主要材料名称及规格/型号：
隐检内容：
检查结论：
口同意隐蔽口不同意隐蔽，修改后复查复查结论：
复查日期： 年月 日
复查人：签 施工单位字
专业工长
项目负责人
专业质检员
监理工程师
监理单位
5
