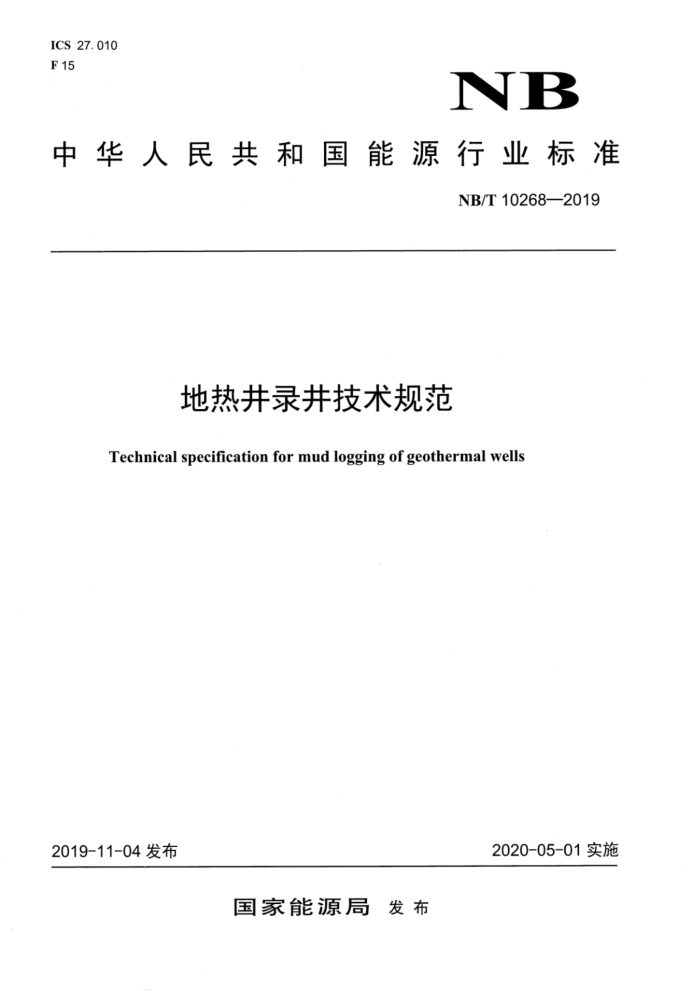

中华人民共和国能源行业标准
NB/T10268—2019
地热井录井技术规范
Technical specification for mud logging of geothermal wells
2019-11-04发布
2020-05-01实施
国家能源局 发布 NB/T10268——2019
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规定起草。 本标准由能源行业地热能专业标准化技术委员会提出并归口。 本标准起草单位：中石化华北石油工程有限公司、中国石化集团新星石油有限责任公司、中国石油
化工股份有限公司石油工程技术研究院。
本标准主要起草人：吴福邹、李三明、方锡贤、王志战、张卫、赵丰年、马春红、杨卫。 本标准于2019年首次发布。
ⅡI NB/T10268—2019
地热井录井技术规范
1范围
本标准规定了地热井的录井技术系列、录井技术要求、录井解释、完井报告和资料归档。 本标准适用于地热井录井。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
DZ/T0260地热钻探技术规程 SY/T6348录井作业安全规程
3录井技术系列
3.1录井项目
录井项目包括但不限于：
钻时录井；一岩屑录井；荧光录井：一钻井液录井：一气测录井：一岩心录井；一工程录井；
一综合录井。
3.2录井技术系列 3.2.1勘探井采用钻时录井、岩屑录井、荧光录井、钻井液录井、岩心录井和工程录井，根据需要可选择综合录井。 3.2.2探采结合井采用钻时录井、岩屑录井、钻井液录井，根据需要可选择岩心录井和工程录井。 3.2.3开采井、回灌井和监测井采用钻时录井、岩屑录井和钻井液录井。
4录井技术要求
4.1钻时录井
记录井深、钻时、进尺和放空井段等。
1 NB/T10268—2019 4.2岩屑录井 4.2.1依据钻井地质设计书要求的井段和取样间距采集岩屑。 4.2.2采集岩屑
a）在振动筛固定位置捞取，取样重量不少于500g，捞取后清洗干净，去掉杂物和掉块，进行深
度标识，干燥后装袋； b) 地质构造复杂或地层变化井段，宜加密取样。接近易漏失层基岩顶板时，连续捞取岩屑，卡准
漏失层基岩顶部风化壳： c）每100m测量一次岩屑迟到时间。
4.2.3岩屑描述
a): 岩屑分层深度以钻具深度为准，描述时先确定第一层顶界深度和底界深度，以后只写底界深度： b）定名时按颜色和岩性的顺序进行岩石定名；
描述内容包括颜色、矿物成分、结构、化石及含有物、物理性质和化学性质等其它内容； d) 测井后发现岩性与电性不符时宜复查岩屑： e) 岩屑录井草图格式参见附录A。
4.3岩心录井 4.3.1 依据钻井地质设计书要求的层位和井段卡准取心层位。 4.3.2岩心整理
a) 按岩心出筒的方向和顺序排放岩心，严重破碎岩心装入袋中并归放到相应位置； b）岩心清洗干净见岩心本色： c） 用红铅笔在岩心上画出方向线，箭头指向岩心底部： d）用钢卷尺沿方向线一次性丈量岩心总长，每半米标深度记号； e）计算单筒岩心收获率和累计岩心收获率。
4.3.3岩心描述
a）记录岩心出筒是否顺利及破碎程度； b）描述颜色、矿物成分（主要矿物、次要矿物和特征矿物）、结构、化石及含有物等；） 描述构造、岩层之间的接触关系、地层倾角等； d）描述物理性质、化学性质、岩心孔洞裂隙（缝）发育情况（裂缝、溶洞的分布状态、开启程度、
连通性、数量、角度）等； e）进行水性质判定，记录岩心含水性质、滴水实验和久置是否有盐霜等； f）岩心录井草图格式参见附录B。
4.4钻井液录井 4.4.1记录钻井液密度、粘度、失水量、含砂量静切力变化，需要时可加密测量并记录。 4.4.2记录钻井液入口和出口温度。 4.4.3记录发生井漏的井深、层位、漏失量、漏速、井漏原因及井漏处理措施。 4.4.4记录发生井涌的井深、层位、涌出量、涌出物、涌速、井涌原因及井涌处理措施。
2 NB/T10268—2019 5.2.2热储层描述
依据录井和测井资料确定热储层的顶界深度和底界深度、厚度、含水层岩性特征；
a
b）基岩热储层描述裂隙发育情况、裂隙度、泥质含量、渗透率等参数；孔隙型热储层描述颗粒成
分、胶结物、胶结程度、砂岩厚度及所占比例、孔隙度、泥质含量、渗透率等； c）记录水质类型、pH值和矿化度等。
5.2.3热储层解释
依据岩性、钻时、自然伽马、电阻率、声波时差、泥质含量，孔隙度，渗透率、电导和出口流量等参数进行综合解释，填写解释成果表，格式参见附录D。
6完井报告
6.1报告格式
完井报告格式参见附录E。 6.2报告内容 6.2.1概况
简述地热井的基本数据和录井队伍。 6.2.2录井综述
叙述钻井简史、录井概况、工程与录井、其他与录井有关资料。 6.2.3地质成果
a）简述钻遇的地层层序、岩性特征、电性特征、分层依据、接触关系和地层变化情况等； b）综述主要水层的层位、井段、厚度、岩性等，水层的电性特征和解释结果； c）简述构造位置及构造特征； d）简述洗井、试水、产出剖面测试解释及结论和水样分析等。
6.2.4结论与建议
依据钻探成果分析地质设计任务完成情况，提出热储层的结论认识以及下步钻探建议。 6.2.5报告附表和附图
完井报告附表格式参见附录F，附图格式参见附录G。
7资料归档
7.1按地质设计书或施工合同的相关条款要求上交录井资料。 7.2上交资料包括但不限于以下内容：岩屑描述记录、岩屑录井草图、岩心描述记录、岩心录井草图、 钻时数据表、录井日报、地质类原始资料汇编、录井完井报告、录井综合图、岩屑实物资料、岩心实物资料和资料电子版等。
4 NB/T102682019
（）
日
月
年
09
及含有 物化石构 造
OT OE
##
（） #
00S:1 颜色 wus s
V 录附
/u O
s g urg uug g uug
井深 8
段
组统
系
