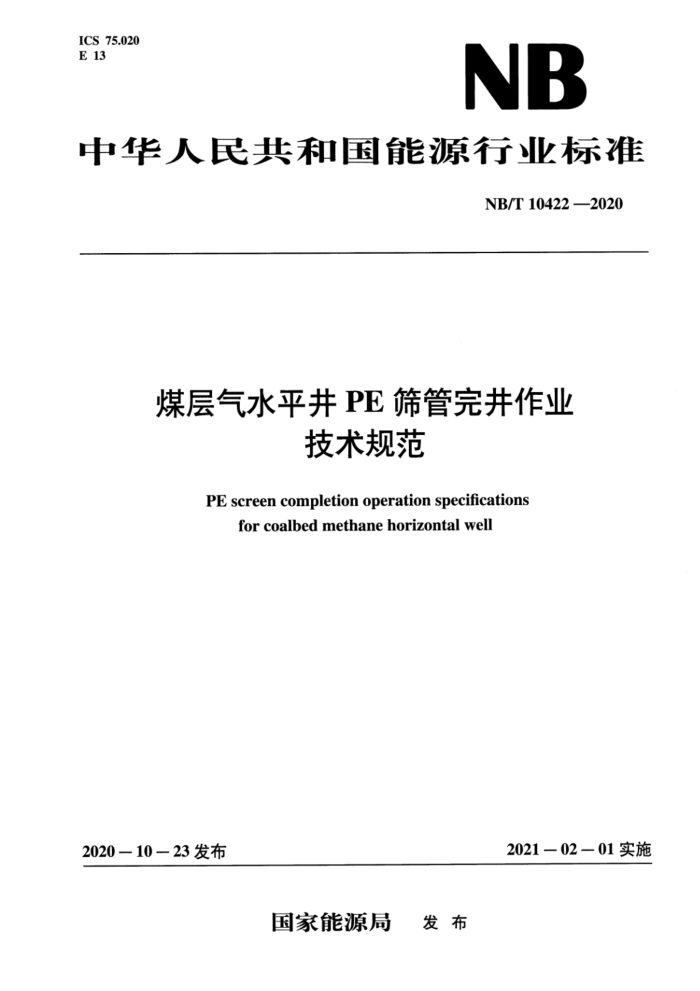

中华人民共和国能源行业标准
NB/T 10422—2020
煤层气水平井PE筛管完井作业
技术规范
PE screen completion operation specifications
for coalbed methane horizontal well
2021－02-01实施
2020一10一23发布
国家能源局 发布 NB/T 10422—2020
目 次
II
前言范围
1
2 规范性引用文件术语和定义
3
4完井准备 4.1 施工设计与工具配置 4.2 下放光钻杆 4.3PE筛管完井装置安装与测试 5完井施工 5.1注入PE筛管 5.2泵送PE筛管.. 5.3锚定PE筛管 6作业原始记录文件 7健康、安全、环境保护附录A（规范性附录） 煤层气水平井PE筛管完井工具基本配置及数据记录格式参考文献
中
中
专 NB/T10422—2020
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由能源行业煤层气标准化技术委员会（NEA/TC13）提出并归口。 本标准起草单位：中国石油集团工程技术研究院有限公司、中国石油天然气股份有限公司华北油
田分公司、中石油煤层气有限责任公司、中联煤层气国家工程研究中心有限责任公司。
本标准起草人：付利、王开龙、乔磊、杨恒林、袁光杰、何爱国、杨松、张建国、邓钧耀、韩金良、 王子健、刘奕杉、周立春、郑李、范春英、唐纯静、林盛杰、董胜祥、董胜伟、史军、李天行、杜卫强、 刘忠、马辉、王刚、李孟、张毅、纪元。
II NB/T10422—2020
煤层气水平井PE筛管完井作业技术规范
1范围
本标准规定了煤层气水平井PE筛管完井作业的施工条件和设备要求。 本标准描述了煤层气水平井PE筛管完井施工步骤。 本标准适用于煤层气水平井PE筛管完井作业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T6818煤层气井钻井工程安全技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
PE筛管PEscreen 基管材质为高密度聚乙烯、可以连续缠绕到卷筒上、带有长条形或圆孔形筛眼的圆管。
3.2
PE筛管连续注入装置continuous injection machine for PE screen 用于夹持及起下PE筛管的装置，由注入头和液压泵组成。
3.3
PE筛管锚定装置mooringanchorforPEscreen 引导、泵送和锚定PE筛管于水平段预定位置的装置，由本体、承压抬肩、张开翅组成。
3.4
PE筛管完井PEscreencompletion 将PE筛管注入、割断、泵送并锚定至水平段预定位置的完井方式。
4完井准备 4.1施工设计与工具配置 4.1.1施工前应全面了解并掌握施工井的工况和资料，编制PE筛管完井施工设计方案， 4.1.2按设计方案准备现场作业所需的工具与装置，具体配置见表A.1和表A.2，下井前对PE筛管完井工具和装置进行全面检查。 4.1.3组织PE筛管完井作业方和井队进行施工技术交底，明确各自的任务分工。
1 NB/T 10422—2020
4.2下放光钻杆 4.2.1水平井完成钻井进尺后，起出钻具。 4.2.2起完钻具后，下入光钻杆，每根钻杆入井前进行通径作业并做记录。 4.2.3将光钻杆下放到预定井深，光钻杆底角距离井底不少于10m。 4.3PE筛管完井装置安装与测试 4.3.1将装有PE筛管的滚筒放置在平整的安全地面处，在PE管前端安装锚定装置，张开刀翼能在无束缚情况下自由伸展开，如图1所示。 4.3.2将PE筛管连续注人装置外螺纹与井口钻杆内螺纹连接，如图1所示。 4.3.3连接液压泵供电线路，地线必须接地。 4.3.4将注入头的液压管线与液压泵连接，对液压管线进行试压，压力达到液压泵额定工作压力的 70%，稳压5min，无压力下降。 4.3.5在连续注入装置上方3m～5m处安置一滑轮或环形部件，通过滑轮或环形部件将PE筛管引入连续注人装置内，并将PE筛管夹持紧，此时记录PE筛管顶端管体上的刻度，如图1所示。
图1水平井井口安装PE筛管完井装置示意图
1-卷筒；2-PE筛管：3—PE筛管连续注人装置：4-PE筛管锚定装置：
5-钻杆；6—表层套管：7一技术套管
5完井施工 5.1注入PE筛管 5.1.1启动连续注人装置，将PE筛管注人钻杆中，如图2所示，PE筛管注入速度控制在8m/min以内。 5.1.2密切监视PE筛管的注人状态，PE筛管注入出现困难时，适当旋紧丝杠加载轮，增大PE筛管连续注人装置注人力。 5.1.3注人过程中PE筛管发生打滑现象或PE筛管连续注入装置出现憋跳现象，停止注入，等停 3min～5min后再继续注入。 5.1.4记录PE筛管注入长度，达到设计长度，在井口将PE筛管割断。
2 NB/T 10422-2020
图2水平井PE筛管注入示意图
1—卷筒；2--PE筛管：3—PE筛管连续注人装置：4—PE筛管锚定装置；
5—钻杆；6表层套管：7技术套管
5.2泵送PE筛管 5.2.1移除PE筛管连续注入装置，连接井口钻杆与方钻杆或顶部驱动装置，开泵泵送，如图3所示，泵送过程中记录泵送时间、排量和立管压力，见表A.3。 5.2.2泵送过程中，立管压力逐渐上升，上升过程中压力略有波动，最后达到一稳定值，观察该值保持稳定5min以上，停止PE筛管泵送。 5.2.3泵送过程中，若发生立管压力急剧上升，停止PE筛管泵送。再开泵观察立管压力值，若维持高压值，停泵起出钻具和钻具内PE筛管，重新下人钻具至设计位置，安装PE筛管连续注人装置重新注人PE筛管，若立管压力值降低，则继续泵送PE筛管至设计位置。 5.3锚定PE筛管 5.3.1泵送作业结束后，上提光钻杆，PE筛管锚定。 5.3.2在前50m内，上提速度控制在2m/min～3m/min。 5.3.3后续每上提50m～100m时，开泵1min检验泵送效果，若立管压力每次下降1MPa～2MPa，表明PE筛管被锚定在煤层中。
6作业原始记录文件
作业原始记录文件包括但不限于以下内容：
作业的数据：钻杆尺寸、钻井液性能、排量、泵压、泵送时间。 -完井管柱数据：完井的PE筛管长度、完井段井深。 一施工总结报告。
3 NB/T10422—2020
图3水平井PE筛管泵送示意图
1钻台：2—水泥：3钻杆：4—钻井液泵送力：5-PE筛管：
6—技术套管；7—煤层：8—PE筛管锚定装置
7健康、安全、环境保护 7.1作业队伍进人作业井场，所有工作人员应按规定穿戴劳保防护用品。 7.2PE筛管连续注人装置的运转部件应无油污泄漏。 7.3试压过程要求钻台与操作无关的人员远离管线。 7.4设备安装、拆除过程中防止内垫片掉落及液压油洒落。 7.5PE筛管连续注入装置移除过程中做好井口防护措施，禁止任何工具、零件掉落井中。移除时对连续注人装置安装防护螺纹。 7.6HSE和应急管理制度按照SY/T6818的规定执行。 NB/T10422—2020
附录A （规范性附录）
煤层气水平井PE筛管完井工具基本配置及数据记录格式
A.1 工具配备的基本形式见表A.1。
表 A.1 煤层气水平井PE筛管完井工具配备的基本形式
数量
编号
模块 PE筛管
参数和指标 1000m/卷1500m/卷
2 PE筛管连续注入装置 t
注入力3kN，适于注人Φ50mm～Φ110mm的PE筛管
1
2 1 1
液压管线液压泵供电线
5m
额定排量25L/min，额定压力16MPa
4 5
4芯
承压抬肩Φ50mm、 Φ52mm、Φ54mm、Φ56mm；张开翅呈90°夹角组合式
8
PE筛管锚定装置
6
结构：张开翅完全张开后，长度宜大于20cm
垫片
用于液压管线
7
A.2PE筛管锚定装置承压抬肩的尺寸系列见表A.2。
表A.2PE筛管锚定装置承压抬肩的尺寸系列
承压抬肩外径
适用钻井液性能
mm
清水
50、52、54、56
钻井液（黏度小于35s）
50.52
A.3 煤层气水平井PE筛管完井数据的记录格式见表A.3。
表A.3 煤层气水平井PE筛管完井数据的记录格式
钻井液黏度
排量 L/s
钻杆通径 mm
立管压力 MPa
泵送时间
密度 g/cm3
清水/钻井液
S
B c
