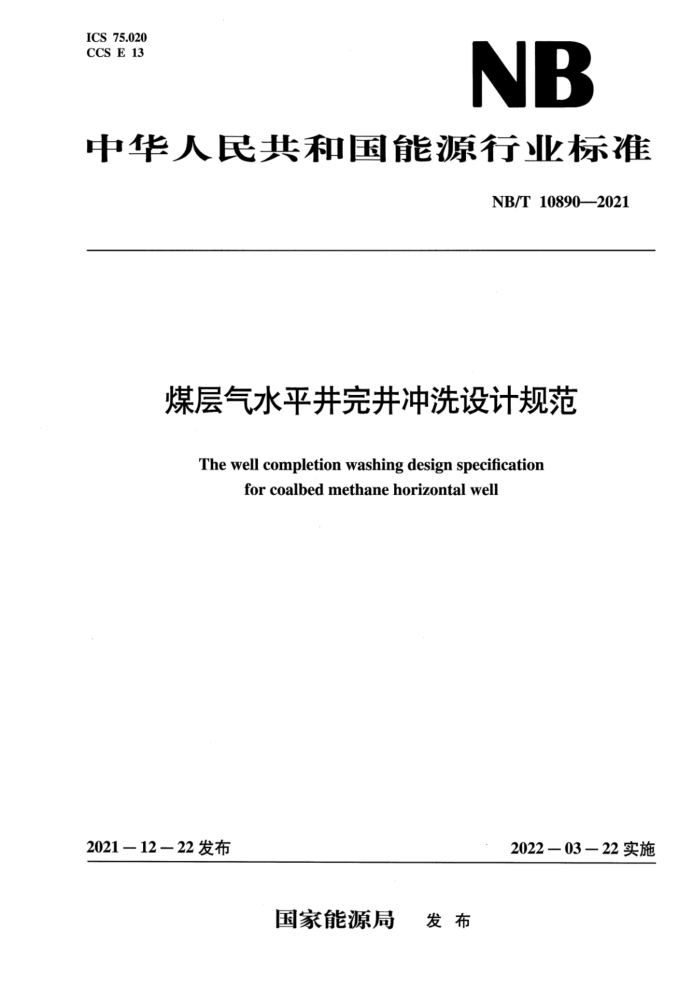

ICS 75.020 CCSE13
NB
中华人民共和国能源行业标准
NB/T 108902021
煤层气水平井完井冲洗设计规范
The well completion washing design specification
for coalbed methane horizontal well
2022—03—22实施
2021一12—22发布
国家能源局 发布 NB/T 10890—2021
目 次
前言 1 范围 2 规范性引用文件术语和定义 4 设计原则和依据 4.1 原则 4.2 依据 5冲洗内容设计
M
5.1 设计要求 5.2 冲洗装备设计 5.3 冲洗管柱设计 5.4冲洗介质设计 5.5冲洗参数设计 5.6井控设计 5.7 HSE预案设计冲洗质量要求
.i
6 NB/T10890—2021
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由能源行业煤层气标准化技术委员会（NEA/TC13）提出并归口。 本文件起草单位：中国石油天然气股份有限公司华北油田分公司、中石油煤层气有限责任公司、
中国石油集团工程技术研究院有限公司。
本文件起草人：崔金榜、张波、张彬、李世超、查永进、李宗源、李晶莹、高乃、王倩、 武正天。
I NB/T10890—2021
煤层气水平井完井冲洗设计规范
1范围
本文件规定了煤层气水平井完井冲洗设计原则和依据、工艺设计（装备选择、管柱设计、介质设计、参数设计、井控设计、HSE预案设计）、冲洗质量要求等。
本文件适用于煤层气水平井筛管完井、套管完井的冲洗设计。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T31033 石油天然气钻井井控技术规范 SY/T53504 钻井液用发泡剂评价程序 SY/T 6276 石油天然气工业健康、安全与环境管理体系 SY/T 6543 欠平衡钻井技术规范 SY/T6761 连续管作业机
3术语和定义
本文件没有需要界定的术语和定义。
4设计原则和依据 4.1原则 4.1.1冲洗设计应与井筒条件相匹配。 4.1.2冲洗参数应达到预期目标，且具有现场可操作性。 4.1.3应有质量控制及配套措施要求。 4.1.4应有健康、安全环保措施及应急预案。 4.1.5冲洗设计应满足高效、低成本要求。 4.2依据
设计依据如下： a）钻井地质设计： b）钻井工程设计； c）钻井实钻数据： d）地层储层物性参数；
1 NB/T10890--2021
e）地层流体物性参数。
5冲洗内容设计 5.1设计要求 5.1.1依照钻井地质设计、钻井工程设计及钻井井史资料、地层物性资料编写冲洗没计。 5.1.2冲洗设计内容至少应包括：
a）冲洗井的基础数据： b）冲洗装备设计： c）冲洗介质设计： d）冲洗管柱设计： e）冲洗参数设计； f）井控设计； g）安全环保设计； h）冲洗质量要求。
5.2冲洗装备设计 5.2.1冲洗作业机宜采用原钻机进行冲洗作业：如选用连续管冲洗，作业机选择应符合SY/T6761的要求。 5.2.2常规液相泵注设备额定压力应大于施工井最大施工压力的1.25倍。 5.2.3采用气相介质冲洗时，气相注入设备选择应符合SY/T6543的要求。 5.2.4井控设备包括：
a）防喷器组的选择与安装应符合GB/T31033的要求： b）防喷器的额定工作压力应大于施工井的最高工作压力的1.25倍。
5.3冲洗管柱设计 5.3.1 常规油管冲洗时，推荐管柱组合：冲洗喷头油管。 5.3.2连续管冲洗时，推荐管柱组合：旋转喷头震击器连续管。 5.3.3 油管或连续管的尺寸要与水平段套管的内径和上层套管的内径相匹配。 5.4冲洗介质设计 5.4.1 根据地层压力和储层物性情况设计液相或含气介质冲洗介质。 5.4.2液相冲洗介质宜选用清水，添加的处理剂应和储层有良好的配伍性。 5.4.3含气冲洗介质宜选用二氧化碳和情性气体，满足井筒安全要求。 5.4.4泡沫冲洗介质应具有黏度高、密度小、携带性能好的特点；生成泡沫流体的气体宜采用二氧化碳或惰性气体。 5.5冲洗参数设计
5.5.1液相冲洗参数设计 5.5.1.1冲洗液最小排量：
a）直井段：当液体上返速度和颗粒在冲洗液中沉降末速的比值（即V/v）为1.6～1.7时，颗粒
在上升液流中呈悬浮状态；保证将颗粒带出地面的条件是Vi/≥2，即最小注人速度min=2Vt。
2 NB/T10890—2021
计确定的井控风险级别进行井控设计。 5.6.2井控设计的要求按照GB/T31033的规定执行。 5.7HSE预案设计
HSE预案设计符合以下要求： a）应遵守国家、当地政府有关健康、安全与环境保护法律、法规等相关文件的规定； b）应遵照SY/T6276有关规定执行。
6 冲洗质量要求
6.1冲洗达到冲洗煤灰，清洁井眼，解除污染堵塞的目的，返出冲洗液满足要求，液相现场检验指标见表1。
表1 液相现场检验指标
摇匀浊度 NTU ≤50 ≤300
悬浮物含量 mg/L
检测项目注人冲洗液返出冲洗液
<80 ≤500
6.2 冲洗作业应减少对地层的污染和对环境的污染，冲洗液漏失量不大于10m/h，喷量不大于2m3。 6.3气相循环冲洗至目标井深，返出口无岩屑时停止冲洗。
