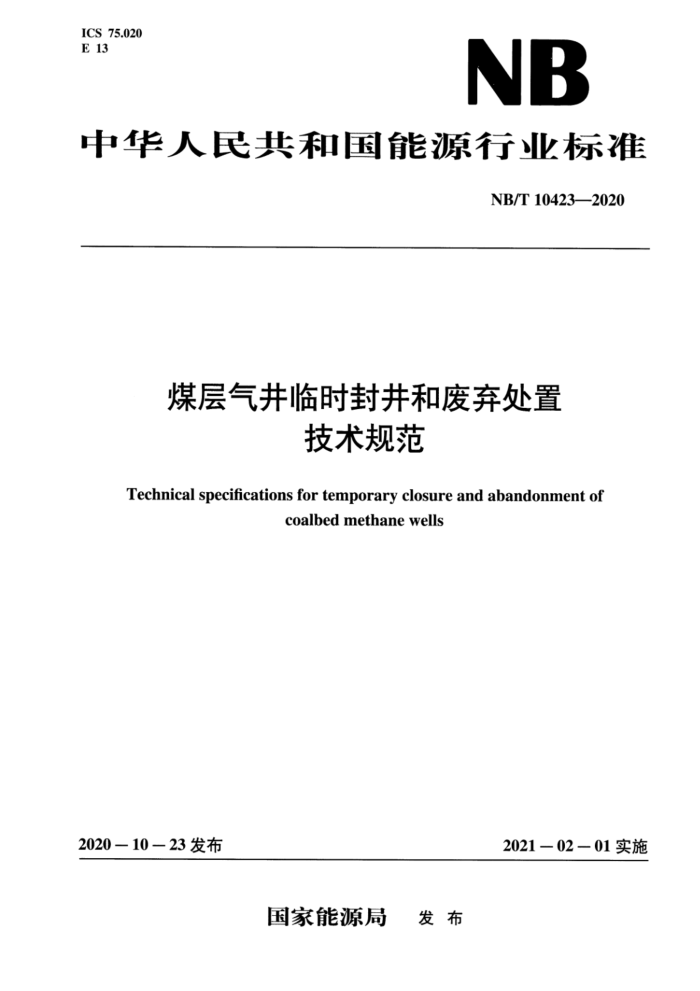

ICS 75.020 E 13
NB
中华人民共和国能源行业标准
NB/T 10423—2020
煤层气井临时封井和废弃处置
技术规范
Technical specifications for temporary closure and abandonment of
coalbed methane wells
2020-10-23发布
2021－02－01实施
国家能源局 发布 NB/T 10423—2020
目 次
前言范围
1
1
2 规范性引用文件 3 术语和定义 4. 临时封井作业 4.1作业准备 4.2作业 4.3临时封井质量 5废弃井封堵作业 5.1 作业准备 5.2作业 5.3井口处置 5.4废弃井处置质量要求 6健康、安全和环保要求 7资料录取要求附录A（规范性附录）煤层气井临时封井和废弃处置作业记录格式
表 NB/T10423—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由能源行业煤层气标准化技术委员会（NEA/TC13）提出并归口。 本标准起草单位：中国石油集团工程技术研究院有限公司、山西蓝焰煤层气集团有限责任公司、
中石油煤层气有限责任公司。
本标准起草人：乔磊、王保玉、刘奕杉、郑李、董胜祥、田永东、马勇、韩金良、王开龙、白建平何爱国、刘川庆、史军、李天行、钟成旭、杨超波、杨松。
II NB/T10423—2020
煤层气井临时封井和废弃处置技术规范
1范围
本标准规定了煤层气井临时封井和废弃处置方法、记录存档等内容，描述了煤层气井临时封井和废弃处置作业流程，给出了煤层气井临时封井和废弃处置质量要求。
本标准适用于煤层气井临时封井和废弃处置的设计、施工作业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T14902预拌混凝土 SY/T5587.5一2018常规修井作业规程第5部分：井下作业井筒准备 SY/T5587.14一2013常规修井作业规程第14部分：注塞、钻塞 SY/T6646—2017废弃井及长停井处置指南 SY/T6690井下作业井控技术规程 SY/T6818煤层气井钻井工程安全技术规范 SY/T6922 煤层气井井下作业安全技术规范
3术语和定义
3.1
临时封井temporary closure 对于需暂时关闭的井采取填砂注塞或下桥塞临时封堵的作业。
3.2
废弃井 abandonment well 因各种原因无法继续利用，并按程序履行了报废审批手续或批准核销的煤层气井。
4临时封井作业 4.1作业准备 4.1.1设备准备
封井作业应配置规格为20t及以上的修井机和封井压力大于5MPa的防喷器。 4.1.2材料准备 4.1.2.17 准备G级及以上水泥。
1 NB/T104232020
4.1.2.2下桥塞封堵所用桥塞应为可钻桥塞。 4.1.2.3其他材料要求按SY/T5587.14一2013中4.1.1的规定执行。 4.1.3井筒准备 4.1.3.1作业前井口压力为OMPa。 4.1.3.2其他井筒准备作业按SY/T5587.5的规定执行。 4.2作业 4.2.1起生产管柱
按SY/T5587.5—2018中5.1的规定执行。 4.2.2探井底
下带笔尖的管柱探井底砂面并记录深度。需记录井底油管的数量，规格和长度。 4.2.3封堵井筒 4.2.3.1封堵井筒方式包括填砂注塞和下桥塞封隔两种类型。 4.2.3.2填砂注塞封井作业：根据探底深度，填砂至被封堵煤层顶板以上20m：注塞40m以上，候凝 36h；注水泥塞方法按SY/T6646—一2017中5.1.3.2的规定执行。完井井筒如图1所示。
/
2
≥40m
20m6
RE
1-混凝土墩：2—表层套管：3—人工井底：4—水泥塞：5—砂面：6煤层：7—人工井底
图1填砂注塞临时封井井筒示意图
4.2.3.3下桥塞封堵作业：桥塞下入前需进行通井、刮削、循环洗井作业，确保桥塞可顺利下入。控制桥塞下人速度不超过20m/min，在井斜大于60°的井段，起下速度不应超过12m/min。在煤层上部 30m～50m位置坐封可钻桥塞，桥塞位置避开套管接箍。桥塞坐封完毕后井口注人2m～3m水泥。 完井井筒如图2所示。 2 NB/T 10423-2020
2m~3m#
1—混凝土墩：2—表层套管：3—水泥塞：4—可钻桥塞：5—煤层：6—人工井底
图2下桥塞临时封井井筒示意图
4.2.4井口处置 4.2.4.1安装封井井口护帽，井口护帽与环形钢板进行点焊接：井口护帽要求钢板厚度不小于5mm，并与环形钢板焊接牢靠。 4.2.4.2井口浆长0.5m×宽0.5m×厚0.3mC20混凝土墩，混凝土墩标记记号，混凝土墩材料按 GB/T14902的规定执行。 4.3临时封井质量 4.3.1注塞候凝结束后下入油管探水泥面，加压5kN～10kN，水泥柱高度达到设计高度。 4.3.2填砂注塞或桥塞坐封后均需进行试压作业，试压压力15MPa，稳压30min压降不超过0.5MPa。 4.3.3井口注悬空水泥塞。
5废弃井封堵作业 5.1作业准备 5.1.1 1废弃井封堵作业设备、材料和井简准备要求同4.1。 5.1.2封堵作业前需进行地层吸水测试。因漏失过大无法替注水泥时，需进行封堵漏层作业。 5.2作业 5.2.1探人工井底、核实人工井底。 5.2.2自人工井底或砂面位置起分段注水泥，每隔200m～300m逐段上提管柱一次，直至水泥返至井口，如图3所示。 5.2.3水泥塞候凝时间不少于48h。
3 NB/T10423—2020
7777777777777777777777777
1一地面：2一混凝土墩，3—表层套管，4—全井段挤水泥塞，5一原水泥返高；6煤层：7一人工井底
图3废弃井封堵作业示意图
5.3井口处置
从井口向下挖2m，并将地面以下1.5m套管割掉。浆砌长1m×宽1m×高0.5m混凝土墩，混凝土墩标记记号，混凝土墩材料同4.2.4.2，填土至与地面平齐。 5.4废弃井处置质量要求 5.4.1用水泥塞封堵后，探水泥面，水泥面未到井口，则需挤水泥至井口。 5.4.2井口无流体泄漏。
健康、安全和环保要求
6
6.1井控要求按SY/T6690的规定执行。 6.2安全环保要求按SY/T6922的规定执行。 6.3其他要求按SY/T6818的规定执行。
资料录取要求
7
7.1作业资料包括但不限于临时封井或废弃井处置设计、水泥浆性能检测报告、施工总结报告、临时封并试压报告等。 7.2煤层气临时封井作业和废弃井封堵作业记录应按照附录A规定的格式记录，由建设单位存档。 NB/T10423—2020
附录A （规范性附录）
煤层气井临时封井和废弃处置作业记录格式
A.1煤层气井临时封井作业记录表
煤层气井临时封井作业记录表见表A.1。
表A.1××××煤层气井临时封井作业记录表
纵坐标作业占用时间套管规范，mm×mm 最大井斜深度，m
井号开工日期井别水泥返高，m 煤层厚度，m 井口处置
横坐标完工目期类别
高程。m 方案编号人工井底，m 套管异常层数/层井下状况
最大井斜度，（°）有效厚度，m
封堵层位是否漏水
是否漏气
备注施工单位（章）：
施工负责人：
记录人：
建设单位（章）：
验收负责人：
验收人：
A.2煤层气井废弃井封堵作业记录表
煤层气井废弃井封堵作业记录表见表A.2。
5
