ICS 75. 140 E 43
SH

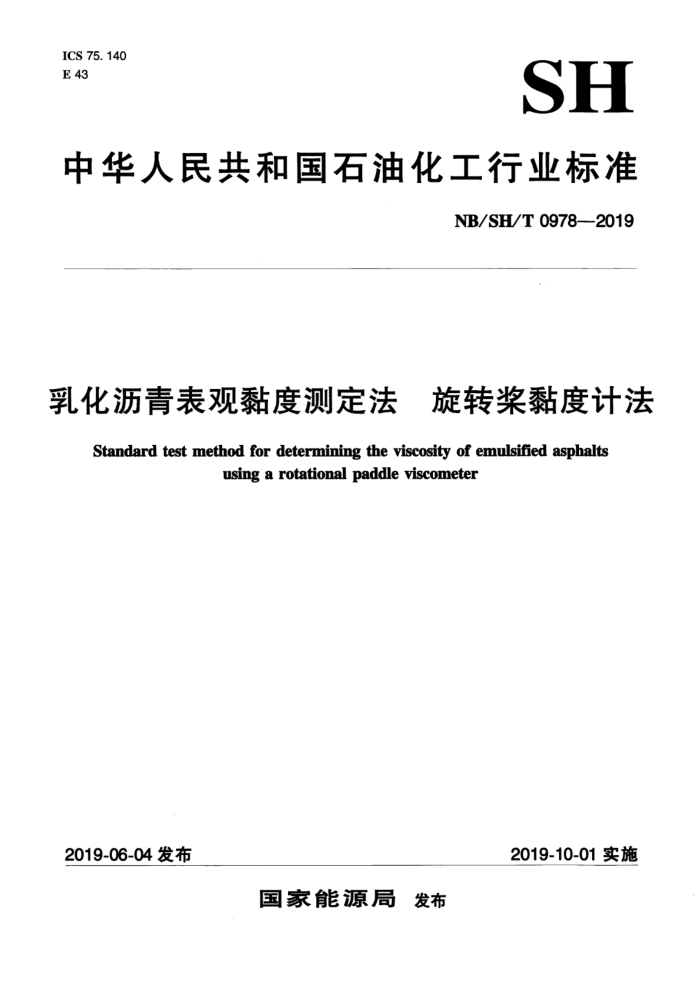

中华人民共和国石油化工行业标准
NB/SH/T 0978-2019
乳化沥青表观黏度测定法 旋转桨黏度计法
Standard test method for determining the viscosity of emulsified asphalts
usingarotationalpaddleviscometer
2019-10-01实施
2019-06-04发布
国家能源局发布 NB/SH/T 0978-2019
前言
本标准按照GB/T1.1一2009给出的规则进行起草。 本标准使用重新起草法修改采用美国材料与试验协会标准ASTMD7226-11《用旋转浆黏度计测定
乳化沥青黏度的试验法》（英文版）。
本标准与ASTMD7226-11相比在结构上有所调整。 本标准与ASTMD7226-11的主要差异如下：
本标准按照中国标准的表述形式进行表述；本标准删除ASTMD7226-11中的规范性引用文件ASTMD7496； -本标准中涉及的其他ASTM标准，凡与中国的标准相对应者均采用中国的标准；本试验法采用SI制，删除ASTMD7226-11中的非SI制单位；本标准删除ASTMD7226-11表1：本标准删除ASTMD7226-11的非强制性附录。
本标准由中国石油化工集团有限公司提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油沥青分技术委员会归口。 本标准起草单位：中国石油大学（华东）重质油研究所。 本标准参加起草单位：山东石大科技集团公司、泰州出人境检验检疫局、中海油（青岛）重质油
加工工程技术研究中心有限公司、中油燃料油股份有限公司青岛技术研发中心、中国石油化工股份有限公司齐鲁分公司胜利炼油厂、中国石油大学（华东）重质油国家重点实验室。
本标准主要起草人：刘国祥、贾少磊、才洪美、李福起、李玉环、常玉艳、张小英。 本标准为首次发布。
I NB/SH/T 09782019
乳化沥青表观黏度测定法 旋转桨黏度计法
警示：本标准涉及某些危险性的材料、操作和设备，但是无意对与此有关的所有安全问题都提出建议。因此，使用者在应用本标准之前应建立适当的安全和保护措施，并确定相关规章限制的适用性。
1范围
本标准规定了使用旋转桨黏度计测定乳化沥青表观黏度的方法。 本标准适用于测定规定温度下黏度范围为30mPa·s~1500mPa·s的乳化沥青的表观黏度。本试
验法适用于SH/T0624和SH/T0798所述的乳化沥青。
本试验法采用SI制。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T514石油产品试验用玻璃液体温度计技术条件 GB/T11147沥青取样法 SH/T0624阳离子乳化沥青 SH/T 0798 阴离子乳化沥青
3方法概要
采用旋转桨黏度计测定规定温度下黏度范围为30mPa·s~1500mPa·s的乳化沥青的表观黏度。 桨浸在乳化沥青试样中，并以给定的速率旋转。5min内测得试样的表观黏度，从数字显示器读取结果。
4意义与用途
乳化沥青的黏度表征其流动性和效用。乳化沥青的洒布性与和易性直接与其黏度相关。乳化沥青的黏度必须在合适的范围内，既满足喷洒，又不致从路的顶部和斜坡流下。拌合型乳化沥青的黏度会影响其可拌合性，并影响集料上的膜厚。本标准对于测定乳化沥青50℃、25℃或其他商定温度下的表观黏度是有用的。
5仪器
5.1黏度计：由测量部分和显示部分组成。桨与试样杯的尺寸符合ASTMD7226-11，示于图1和图 2，浆转速可调，范围6r/min~100r/min，桨与试样杯的配合示于图3。
1 NB/SH/T0978—2019
4.76 mm
R5.08 mm
20.32 mm
60.71 mm
1
48.26 mm
48.26mm 1.27mm-F
52.83mm
R5.08 mm
公差±0.127mm
公差±0.127mm
图1 桨的尺寸
图2试样杯的尺寸
2.286mm±0127mm
1.143mm±0.127mm
图3 与试样杯装配示意图
5.2恒温系统：由恒温水浴、保温夹套组 控制精度+0.1℃ 5.3 温度计：符合GB/T514GB-6的 礼定。 可以使用其他 地具有相同精度的测温装置。 5.4 筛：0.85mm筛或金属网。 5.5烘箱或水浴：能保持所需测试温度±3℃范围内的烘箱或水浴
6试样准备
6.1按照GB/T11147规定的程序取样 6.2将乳化沥青样品在水浴或烘箱内加热到设定的试验温度±3℃样品达到温度后，搅拌样品使之均匀。用0.85mm筛或筛网过 土滤样品
7试验步骤
7.1 将黏度计调至水平，固紧保温夹套，连接已恒温至设定温度的恒温水浴和保温夹套；接通黏度计电源；将浆连接到黏度计上。仪器预热至少30min。 7.2将试样杯置于保温夹套内，转动试样杯使之锁定在适当的位置。 7.3将试样注人干净的试样杯至标志处 7.4调节升降旋钮使浆叶全浸在试样中。调整桨的位置使之能自由转动，与试样杯无摩擦。盖上试样杯盖。 2 NB/SH/T0978—2019
7.5开启恒温水浴至少10min。 7.6保温夹套中温度达到试验温度±0.1℃，启动试验程序进入运行。5min内从显示器上读取测定结果。
注：若显示的数值超出黏度计的测量范围，黏度计将报警，需复位键后重设旋转速度，再进行测定
8 结果报告
8.1 报告表观黏度，单位为mPa·s，精确到0.1mPa·s。 8.2报告试验温度，精确到0.1℃。 8.3报告黏度计桨的转速
9 精密度和偏差
按以下标准判断试验结果的可接受性（95%置信水平 9.1 重复性
同一操作者在同一实验室内，使用同 仪器，按照相同的方法，对同一试样测定的两个试验结果之差不大于表1中重复性数据认为可信 9.2再现性
多个实验室间各自提交的结果之差不大于表1中再现性要求数据则认光 为可信。
表1重复性与再现性要求
试验温度/℃ 黏度/（mPa：s） 重复性，平均值的百分数/%
再现性，平均值的百分数/%
25~200 100~1000
22 64
25 50
8.52
127
9. 3 偏差
本标准尚未确定偏差。
10 关键词
乳化沥青：浆式黏度计 旋转：
