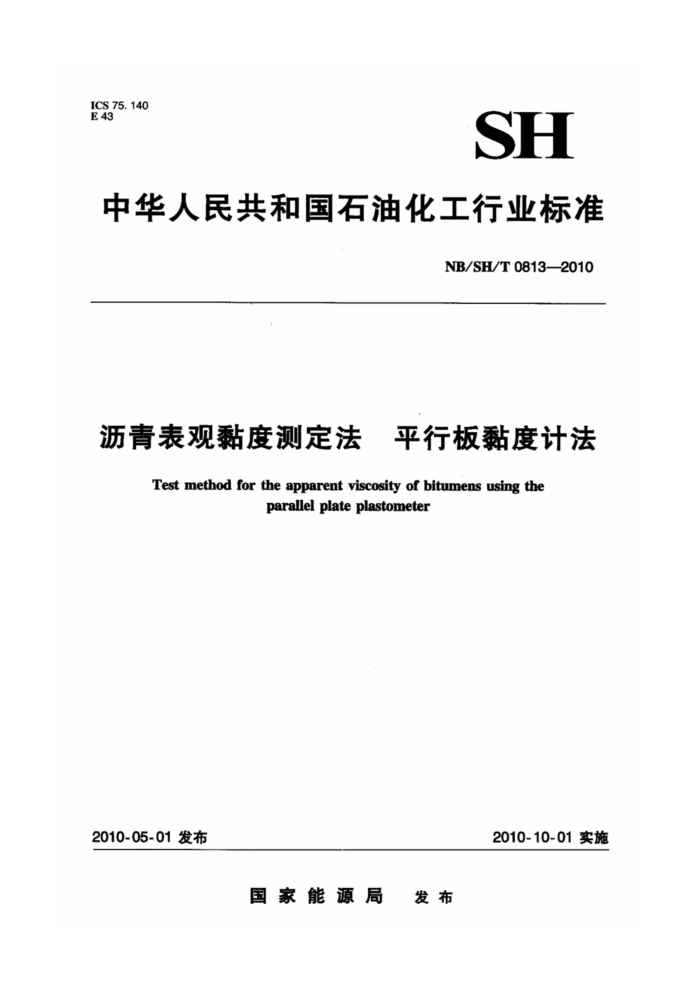

ICS 75.140 E 43
SH
中华人民共和国石油化工行业标准
NB/SH/T0813—2010
沥青表观黏度测定法 平行板黏度计法
Test method for the apparent viscosity of bitumens using the
parallel plate plastometer
2010-10-01实施
2010-05-01发布
国家能源局 发布 NB/SH/T 0813—2010
前 言
本标准修改采用美国材料与试验协会标准ASTMD4989-90a《用平行板黏度计测定屋面沥青表观黏度的方法》。
本标准根据ASTMD4989-90a重新起草。 为适合我国国情，本标准在采用ASTMD4989-90a时进行了修改，修改内容如下：
本标准按照我国标准的表述形式进行表述； -将原文中的规范性引用文件ASTM标准改为我国相应标准。 本标准采用SI单位，删除ASTMD4989-90a中英制单位；
本标准由中国石油化工集团公司提出。 本标准由是全国石油产品和润滑剂标准化技术委员会石油沥青分技术委员会归口。 本标准负责起草单位：中国石油大学（华东）重质油研究所。 本标准主要起草人：林元奎、符玉、孔宪明。 本标准为首次发布。
- NB/SH/T08132010
沥青表观黏度测定法： 平行板黏度计法
1范围 1.1本标准适用于利用平行板黏度计测定沥青的表观黏度，适用黏度范围为10°Pa·s~10°Pa·s。 1.2本标准适用于建筑沥青，其他沥青参考使用。 1.3本标准未涉及有关使用的安全规定，标准使用者有责任在使用前制定合适的安全应用规程。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T4507沥青软化点测定法（环球法） GB/T11147沥青取样法
3方法概要
把沥青样品制成标准试件，加热到规定的温度，放在预热的平行板黏度计两个板之间，依靠压盘自身重量对试件施加压力并保持一段时间，根据受压后试件的最终直径，计算出沥青表观黏度。 4仪器与材料 4.1仪器 4.1.1平行板黏度计
平行板黏度计开启和闭合状态如图1所示，A，、A2是压盘，B是黏度计的底盘。压盘质量为 5000g±50g。其结构如图2所示，材质为不锈钢。
9
开启状态图1平行板黏度计开启和闭合状态
闭合状态
4.1.2环模：内径25.40mm±0.01mm，高12.70mm±0.01mm的圆环，铜质。 4.1.3烘箱：控温精度为±0.5℃。 4.1.4刻度尺：最小刻度为毫米的直尺，精度±0.5mm。 4.2材料 4.2.1隔离剂：滑石粉和甘油的混合物作为隔离剂（甘油2份，滑石粉1份，以质量计）。 NB/SH/T0813—2010
单位：mm
GD
2 'C
PRESS
'z
$12.7X127
H
6.35
O
50.8×6.3X51
12.7 15.9
6.35
O
图2平行板黏度计结构示意图
料 薄膜：塑料薄膜规格为1
4.2
00mm×100mm 01m
5
47规定方法取样
HBAT
6准雀 6.1 依康 B/T4507测量试样的软化点。
6.2把平行板黏度放人烘箱，升温到测试温度后 恒温6h 6.3准备两个环模，把隔离剂拌和均勾，刷涂在环模的内表面上 把环放在涂有隔离剂的金属板
A
或瓷板上。 6.4把试样加热溶化不 不断搅拌以避免局部过热，加热温度不得高不软化点19℃，加热时间不超过30min。将热滤寺人环模至略高出环面。在空气中冷却20min，用热削刮刀把高出环面的
沥青刮掉，刮除工作要在测试航至少进行。 6.5测试前，将试件从环史脱出，用水洗去隔离剂，用纸巾小心抹干试件表面。 6.6把试件放在两张塑料薄膜之间。 7 试验步骤 7.1把备好的试件放在烘箱中平行板黏度计平板上，在测试温度下恒温10min，使样品达到测试 2 NB/SH/T0813—2010
温度。 7.2缓慢降低平行板黏度计压盘，使之和试件接触，依靠压盘自身重量在试件上施加压力，开始计时。根据试样型号和测试温度， 择施加压力保持的时间（参照表1）。试件受压后直径应大于 60mm。如果小于60mm，
PRE 则数据无教。
不同型号沥青测试温度、施加压力时间
黏度范围入NPa·s) 测试温度的保持时间
软优点/℃
沥青型号
60℃ (1 5)×10°
05
(1~5)x10 20小时
(1~5)×10 10分钟
57~66
10利
EH
(1 ~5) ×p* 1分钟 (5) 10) ×10 5分钟 (1 5) ×107 20小时 (1 ~5) ×102
~5)×10% 3天
-5110
71 ~ 79
1小时 (5 ~ 10) × 107 20小时
1-5)×10° 1星期
82 ~ 93
(1~5)×10%0
(1~5)x10
96~107
2月
1星期
5)X10
S
1分钟
1小时
1星期
定的时间后， 把压盘起，移走样品，把试样冷却30min到室温。 择5点测量直径，精确到0.5mm。记录测试温度，精确到 0.1℃；记录施加压力的
7. 7. 时间 8
T
O R 8.1 计弹5次测量的直径 平均值。
8.2
3.60x018
0
式中 2
晨观黏度
施水压力 间min；平均直
RO
d
9报告
黏度值（保留整数位），单位：Pa
报告样品软化点：
10精密度（95%置信水平） 10.1重复性
同一操作者重复测定两个试验结果之差应小于平均值的5%。
3 NB/SH/T0813—2010 10.2再现性
同一试样由两个实验室各自提供的试验结果之差应小于平均值的20%。 11 关键词
表观黏度；建筑沥青；平行板黏度计。 中华人民共和国石油化工
行业标准
沥青表观黏度测定法 平行板黏度计法
NB/SH/T 0813—2010
*
中国石化出版社出版发行地址：北京市东城区安定门外大街58号邮编：100011电话：（010)84271850 石化标准编辑部电话：（010)84289937 读者服务部电话：（010)84289974
http://www.sinopec-press.com E-mail:press sinopec. com.cn 北京金明盛印刷有限公司印刷版权专有不得翻印
-
开本880×1230 1/16 印张0.75字数13千字 2010年7月第1版2010年7月第1次印刷
*
书号：155114·0187 定价：15.00元
