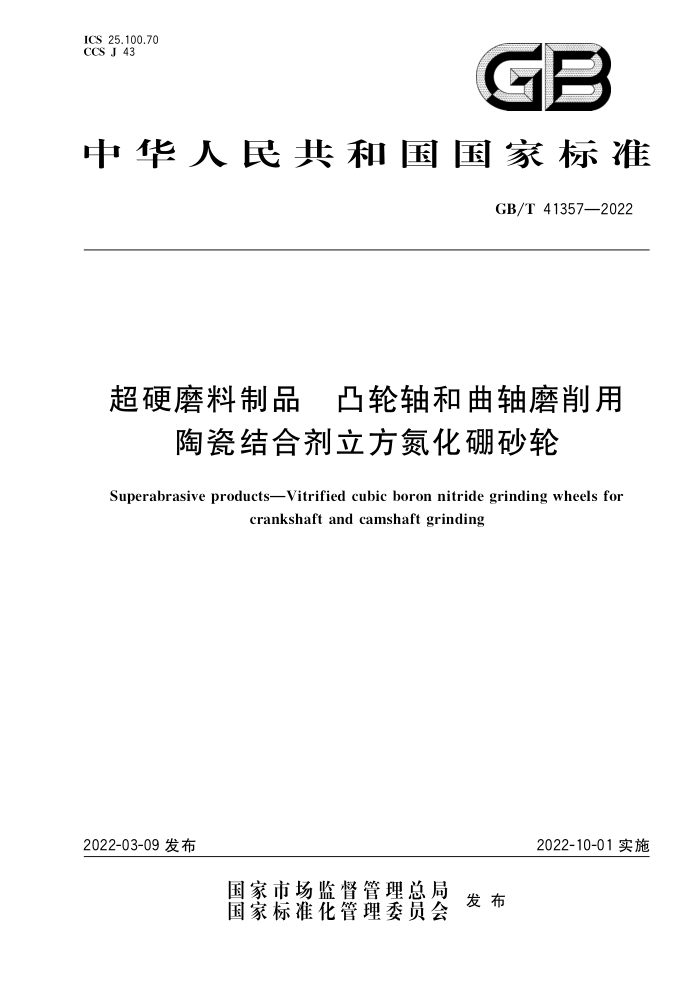

ICS 25.100.70 cCS J 43
5
中华人民共和家标准
GB/T 41357—2022
超硬磨料制品 凸轮轴和曲轴磨削用
陶瓷结合剂立方氮化硼砂轮
Superabrasive productsVitrified cubic boron nitride grinding wheels for
crankshaft and camshaft grinding
2022-10-01实施
2022-03-09 发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T 41357—2022
前言
本文件按照GB/T 1.1一2020《标准化工作导则 第1 部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。 本文件由全国磨料磨具标准化技术委员会（SAC/TC139)归口。 本文件起草单位：郑州磨料磨具磨削研究所有限公司、天津大学、富耐克超硬材料股份有限公司。 本文件主要起草人：包华、闫宁、李志宏、吴建中、林易树、张良、朱玉梅、范林、鲁涛、李学文、李鹤南、
邢波。
I GB/T 41357—2022
表 11A1型尺寸
单位为毫米
T 22 20 34
D 350 410 450
H 40,152.4 100 203.2
X
5～10
若基体有安装孔，则安装孔根据机床要求确定。
23A1型形状、尺寸见图2、表2
4.1.2
-+
D
H J D
图２3A1型
表 2 3A１型尺寸
单位为毫米 X
H 20 25 16 30 13 32 76 30 M12 50 M12 80 100 40 20 90 90
U 51.5 24 11 18 20 30 19 20 12.5,24 30 20,24 36 T-2 T-10 21 29 35
T 52 52 14 23 35 35 40 67 41 32 41 43 27,31 26～37.5 28.5 38.5
J 50 90 50 90 86 90 115 110 142 92 142 142 200 152 180 152 152
D 100 122 130 150 150 150 150 150 190
5～10
200 200 200 300 350 350 350 351
44
2 GB/T 41357—2022
表 2 3A1型尺寸（续）
单位为毫米 X
D 400 402 480 482 500 500
H 82 100 100 100 190 40
U 10 37 16～28 29 20 T-10
T 17 39 40～42.5 41 25 35,37
J 170 200 220 220 280 152
5～10
若基体有安装孔，则安装孔根据机床要求确定。 4.1.314A1 型形状、尺寸见图 3、表 3。
+
H J D
?
1
?
图 3 14A1型表314A1 型尺寸
单位为毫米 x
D 200 201.5 250 300 350 350 398 400 400 400 400 402 500 500 500 650
H 80 76 75 30 127 25 100 127 100 100 127 100 203 40 203 203.2
U 23 31.2 7.5,12 16 21.5 17,27.5 22
7 24 40 20 26 25 30 24 20 27 32 32 2 4 21 35 40 28
J
160 140 110 190 190 200 158 190 158 158 260 158 310 152 310 360
18 22 30 21~25 22 20 19 37 22
5～10
若基体有安装孔，则安装孔根据机床要求确定。
3 GB/T 41357—2022
4.1.4　3AA1型形状、尺寸见图4、表 4。
D
H
J
图 ４3AA１型
表 ４　3AA1型尺寸
单位为毫米 x
T 63 48 49 57 58.1 59～72 53.5 80
T1 61 47.5 48.5 47 52.1 T-10 13～22.5 13～22.5 53
U1 25 8 10 14 15
H 32 76 76 40 100 40 157 100
U2 25 9 10 14 15
D 133 201.5 201.5 240 300 350 400 480 若基体有安装孔，则安装孔根据机床要求确定，
J 90 102 102 152 170 152 200 220
5～10
21 19
18 19
57
4.1.59AA1型形状、尺寸见图 5、表 5
+
→
H D
图59AA1型
4 GB/T 41357—2022
表 5 59AA1型尺寸
单位为毫米 X
D 400 400 500 700
H 127 100 127 160
U1 21 22 22 14.5
U2 18 22 22 14.5
T 53 62 56 50
5～10
若基体有安装孔，则安装孔根据机床要求确定。
4.1.614AA1型形状、尺寸见图 6、表 6。
D
X
H
J
图６14AA1型
表6　14AA1型尺寸
单位为毫米 X
D 350 400 若基体有安装孔，则安装孔根据机床要求确定
T 71 66
H 40 100
J 170 200
T, 56.5 o
U1 20.5 16
U2 20.5 16
5～10
4.2曲轴磨削用砂轮 4.2.11A1型形状、尺寸见图7、表 7。
.
H D
图 7 1A1型
5 GB/T 41357—2022
表7 1A1型尺寸
单位为毫米
D 400 410 500
H 203.2 100 228.6
X
T 50 20 30
5～10
若基体有安装孔，则安装孔根据机床要求确定。
23A1型形状、尺寸见图8、表8。
4.2.2
-+
（
H J D 图 ８3A1型
表 8 3A１型尺寸
单位为毫米 X
T 25 30.5 30 25 27.6~33 35 45 45 50 50 38.2 50 56
H 20 20 40 20 40 30 40 127 40 40 45 40 160
U 20 25 20 20 T-10 22 35 20.8 21.2 18 19.4 18,22 27
J 68 68 152 130 152 220 152 240 194 240 330 310 270
D 250
250 350 404 430 450 500 500 500 550 650 650 700 若基体有安装孔，则安装孔根据机床要求确定
5～10
6
