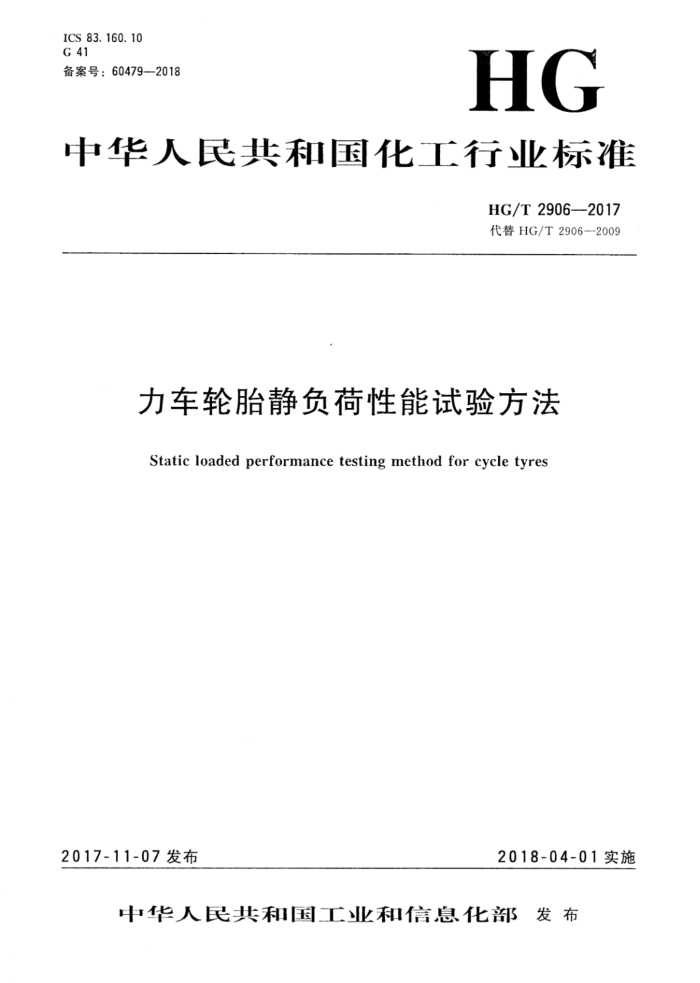

ICS 83.160.10 G 41 备案号：60479—2018
HG
中华人民共和国化工行业标准
HG/T 2906—2017 代替HG/T2906—2009
力车轮胎静负荷性能试验方法
Static loaded performance testing method for cycle tyres
2018-04-01实施
2017-11-07发布
中华人民共和国工业和信息化部发布 HG/T29062017
前 #言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2906—2009《力车轮胎静负荷性能试验方法》。与HG/T2906-2009相比，
除编辑性修改外主要技术变化如下：
一增加了规范性引用文件GB/T8170（见2）； —删除了压力表最大量程的范围要求，修改压力表精度公差并统一为士10kPa（见4.2，2009
年版的4.2）；一修改了外直径计算公式中元的取值，精确到小数点后2位（见5.2.2，2009年版的5.2.2）；一增加了获取花纹印痕过程可采用“或其他等效方式”的描述（见5.2.6)；增加了“附录A中A.2、A.4计算结果精确到小数点后1位，A.3、A.5计算结果精确到小
-
数点后2位，测量和计算结果按GB/T8170的规定进行修约”的条款规定（见5.2.12)； -修正了硬度系数计算公式的错误（见A.3，2009年版的A.3）；一修改了“印痕面积平均压强”为“平均接地压力”，并增加了该计算公式的单位换算系数
-
103（见A.4，2009年版的A.4)。 本标准由中国石油和化学工业联合会提出。 本标准由全国轮胎轮辋标准化技术委员会（SAC/TC19）归口。 本标准起草单位：厦门正新橡胶工业有限公司、中策橡胶集团有限公司、广州飞旋橡胶有限公
司、广州橡胶工业制品研究所有限公司。
本标准主要起草人：陈建明、杨金城、蔡英裕、罗乃良、叶繁、黄耀鹏、王慧敏。 本标准所代替标准的历次版本发布情况为：
-GB/T9748—1988；HG/T2906—2009。
1 HG/T2906—2017
力车轮胎静负荷性能试验方法
1范围
本标准规定了检验力车轮胎性能试验用术语和定义、试验设备与精度、试验方法和试验报告。本标准包括力车轮胎的外缘尺寸测定方法和静负荷性能试验方法。
本标准适用于力车充气轮胎。 本标准不适用于管式赛车轮胎和非充气轮胎。
规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1702 力车轮胎 GB/T6326 轮胎术语及其定义 GB/T 7377 力车轮胎系列 GB/T 8170 数值修约规则与极限数值的表示和判定
3术语和定义
GB/T6326界定的术语和定义适用于本文件。
试验设备与精度
4
4.1支撑平台 4.1.1支撑平台的表面应为光滑的钢质面，宽度应大于试验轮胎的充气断面总宽度。 4.1.2试验机加载装置的加载能力应不大于2000kg。 4.1.3试验机位移和压力的显示精度为满量程的士1%。 4.2 充气压力表
压力表最大量程应满足试验需求，精度土10kPa。 4.3测量器具 4.3.1钢带尺最大长度至少应为3000mm，精度为土1mm。 4.3.2卡尺最大长度至少应为200mm，精度为士0.05mm。
5试验方法
5.1试验条件 5.1.1试验轮胎的外观质量应符合GB/T1702的规定。
1 HG/T 2906—2017 5.1.2将试验轮胎安装在GB/T7377规定的测量轮辋上，并充入GB/T7377规定的推荐气压。 5.1.3将试验轮胎与轮辋的组合体在25℃土10℃的实验室温度下至少停放3h。 5.2试验步骤 5.2.1将停放后的轮胎重新调整至GB/T7377规定的推荐气压 5.2.2用钢带尺测量轮胎的最大外周长，按公式（1）计算出外直径。
D=S
(1)
元
式中： D----外直径的数值，单位为毫米（mm）； C一最大外周长的数值，单位为毫米（mm）；元-——3.14。
5.2.3沿轮胎周向大致等距离4处（该4处应无标志），用卡尺测量此4处的断面宽度，其算术平均值即为轮胎断面宽度。对于D型胎面轮胎，可使用扁头外沟槽卡尺量测断面宽度。 5.2.4选择4处中最接近断面宽度平均值之处作为静负荷性能试验点。 5.2.5将试验轮胎与轮辋组合体安装在试验机的固定架上。 5.2.6将选择处的花纹部位对称地涂.上长200mm～300mm的印油或其他等效方式。 5.2.7在承斥的支撑平面.上放置张白纸，并垂直于轮胎的受力方向。 5.2.8以50mm/min土2.5mm/min的速度对轮胎施以GB/T7377规定的推荐负荷。 5.2.9记录轮胎在静负荷作用下断面高度的减量，即为下沉量；测量轮胎胎侧最大部位（不含标志和花纹）的宽度，即为负荷下断面宽度。 5.2.10取消轮胎负荷，取出白纸，测出白纸上实际印痕面积。 5.2.11青 静负荷性能的计算见附录A。 5.2.12附录A中A.2、A.4计算结果精确到小数点后1位，A.3、A.5计算结果精确到小数点后2 位，测量和计算结果按GB/T8170的规定进行修约。
6试验报告
试验报告至少应包括以下内容： a）试验轮胎制造广名称、商标、规格、生产编号； b）试验轮辋型式及规格； c) 试验温度； d) 试验气压、负荷、下沉量、负荷下断面宽度和印痕面积； e) 试验日期。
2 HG/T 2906—2017
A.5 接地系数的计算
E
G."W
(A.5)
+......................
式中： G接地系数；; E—印痕长轴长度的数值，单位为毫米（mm）； W—---印痕短轴长度的数值，单位为毫米（mm）。 1006 /
