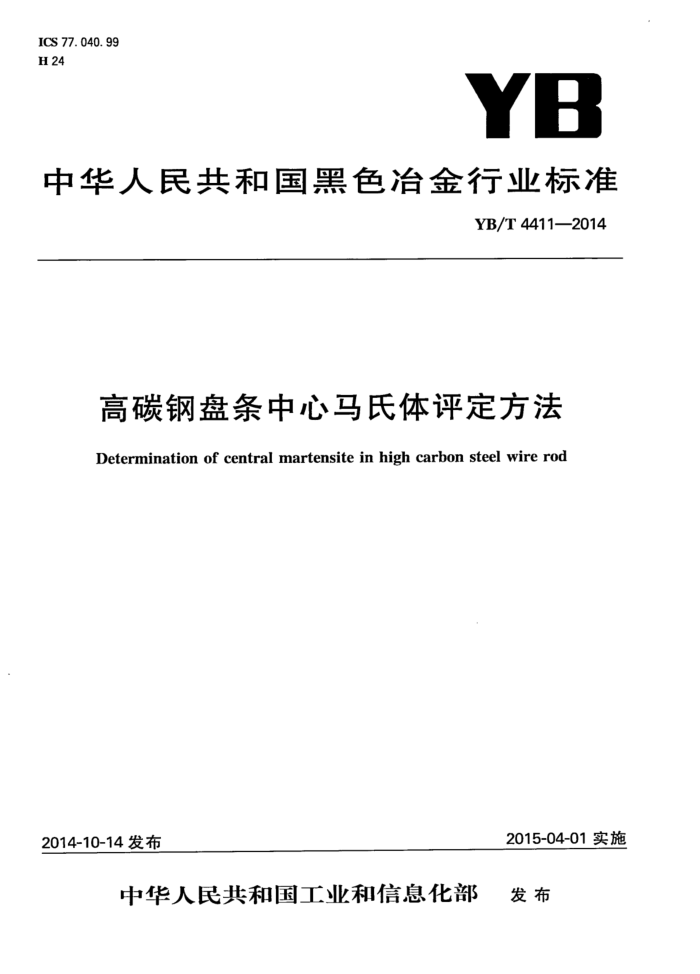

ICS 77. 040. 99 H 24
YB
中华人民共和国黑色冶金行业标准
YB/T 4411—2014
高碳钢盘条中心马氏体评定方法 Determination of central martensite in high carbon steel wire rod
2015-04-01实施
2014-10-14发布
中华人民共和国工业和信息化部 发布 YB/T4411—2014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：江苏沙钢集团有限公司、首钢总公司、武汉钢铁股份有限公司、冶金工业信息标准
研究院。
本标准主要起草人：吴园园、陶勇、胡显军、贾欣、贾惠平、戴强、周滨新、古兵平、唐因。 本标准为首次发布。 YB/T4411—-2014
高碳钢盘条中心马氏体评定方法
1范围
本标准规定了高碳钢盘条中心马氏体的金相评定方法。 本标准适用于高碳钢盘条（以下简称盘条)中出现的中心马氏体的评定，其他碳含量的盘条可参照本
标准评定。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T13298金属显微组织检验方法 3术语和定义
下列术语和定义适用于本标准。
3.1
中心马氏体centralmartensite 高碳钢盘条在冷却过程中心部区域形成的马氏体组织。
4试样制备
根据产品标准或相关技术要求取横向试样或纵向试样，横向试样检验面垂直于轧制方向，纵向试样检验面应位于盘条中心，试样长度应不小于10mm。试样制备应符合GB/T13298标准的规定。 5评定方法 5.1横截面法 5.1.1比较法 5.1.1.1在金相显微镜下，用50×物镜进行观察。 5.1.1.2以整个横截面马氏体最严重视场与评级图进行比较评定，评级图见附录A，以0～4级表示。 如果一个视场介于两个级别之间可评半级。 5.1.2测量法
测定最大马氏体的尺寸，级别见表1。 马氏体尺寸可按公式(1)计算：
(1)
L=(a+b)/2.
式中： L-——马氏体平均长度，单位为微米(μm)；
马氏体最大长度（长轴尺寸），单位为微米（um）； b 垂直于α方向的马氏体最大长度（短轴尺寸），单位为微米（um）。
a
表1# 横截面中心马氏体评级表 1
3. 5
1. 5
2, 5
4
3
级别平均长度 L/μm
0. 5
2
0
0≤L<5 5≤L<10 10 1 YB/T4411—2014
5.2纵截面法 5.2.1比较法 5.2.1.1在金相显微镜下，用50×物镜进行观察。 5.2.1.2以整个纵截面马氏体最严重视场与评级图进行比较评定，评级图见附录B，以0～4级表示，如果一个视场介于两个级别之间可评半级。 5.2.2测量法
在整个试样纵截面上找到最宽的马氏体并测量最大宽度W，根据表2评定马氏体级别。
表2 纵截面中心马氏体评级表 1
级别宽度
0
0. 5
1, 5
2. 5
3. 5
2
3
W/μm 0≤W<5 5≤W<1010≤W<1515≤W<2020≤W<2525≤W<3030 W≥40
6
试样数量及取样部位； e) 试验方法和结果； f) 试验报告编号和日期； g) 试验员姓名。
d)
2 YB/T 4411---2014
附录A （规范性附录）
横截面中心马氏体评级图")
横截面中心马氏体的评级图见图A.1（物镜倍数50X）。
50μn
0级
1）标准图片请与冶金工业信息标准研究院联系。 YB/T4411—2014
50μm
1级
50μm
2级 YB/T 44112014
50μm
3级
50μm
4级
图A.1横截面中心马氏体评级图（物镜倍数50×） YB/T4411—2014
附录B （规范性附录）
纵截面中心马氏体评级图
纵截面中心马氏体的评级见图B.1（物镜倍数50×）。
50μum
