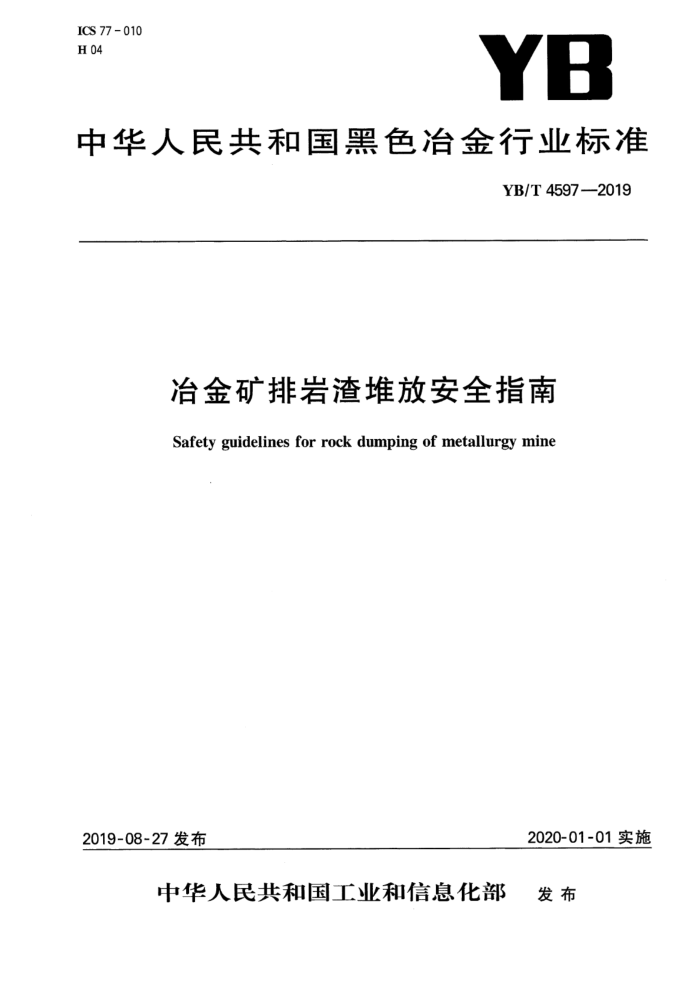

ICS 77 - 010 H 04
YB
中华人民共和国黑色冶金行业标准
YB/T45972019
冶金矿排岩渣堆放安全指南
Safety guidelines for rock dumping of metallurgy mine
2020-01-01实施
2019-08-27发布
中华人民共和国工业和信息化部 发布 YB/T4597—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国铁矿石与直接还原铁标准化技术委员会（SAC/TC317)归口。 本标准起草单位：鞍钢集团矿业有限公司、冶金工业信息标准研究院、东北大学、鞍钢集团矿业设计
研究院有限公司。
本标准主要起草人：陈峰、柳小波、仇金辉、陈庆凯、高景俊、张宝才、牛文杰、王姜维、陈建华、钟小宇、 孙厚广、王连成、毕士强、张标、荆洪迪、沈占功、张海瑞、张兆仁、刘振生、陈媛媛、米红军、王生勇、杨春。 YB/T4597—2019
冶金矿排岩渣堆放安全指南
1范围
本标准规定了冶金矿山企业矿岩渣堆放规范、设计要求、监控要求等。 本标准适用于冶金矿山企业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB14161矿山安全标志 GB 18599 一般工业固体废物贮存、处置场污染控制标准 GB50070矿山电力设计规范 GB51119—2015冶金矿山排土场设计规范 GBJ22厂矿道路设计规范 YB/T4486—2015 铁矿山排土场复垦指南
3术语和定义
下列术语和定义适用于本文件。
3. 1
岩渣 fwaste、rock、strippingwaste 冶金矿山生产过程中所产生的废石等排弃物，
3. 2
排土场 dump、wastedump、wastepile 专门用来堆放矿山开采过程中所产生腐植土、风化岩土、基岩和低品位矿石（表外矿）等固体废弃物
的场所。
[YB/T4486—2015，定义3.2]
3.3
排岩渣堆放 wastepileup 将岩渣排人排土场的行为或过程。
3. 4
坡顶线thetopline 排土场边坡面与台阶顶面的交线。
3. 5
排土场复垦 landreclamationquality 生产建设活动和自然灾害损毁的土地经整治措施后，在地表形态、土壤质量、配套设施和生产力水平
方面达到可供持续利用状态。 4排土场安全管理 4.1企业主要负责人是排土场安全生产第一责任人。 YB/T 45972019
4.2建立健全各级领导安全生产责任制、职能机构安全生产责任制和岗位人员安全生产责任制。建立健全适合本单位排土场实际情况的规章制度，包括：排土场安全目标管理制度；排土场安全生产检查制度；排土场安全隐患治理制度；排土场抢险及险情报告制度；排土场安全技术措施实施计划；排土场安全技术规程；排土场安全生产事故管理制度；排土场安全培训教育制度；排土场安全评价制度；排土场安全活动日制度；安全奖惩制度；危险源监控和安全隐患排查制度；安全办公会议制度等。 4.3企业应严格执行建设项目“三同时”的有关规定，确保安全设施与主体工程同时设计、同时施工、同时投入生产和使用。对排土场按照设计文件的要求和有关技术规范施工，并报批验收。 4.4设计方案变更应经原设计单位同意，或经具有矿山工程或岩土工程类勘察资质的单位进行工程勘察，出具排土场工程勘察报告，并提出工程措施建议，并报安全生产监督管理部门的审查，任何单位和个人不得随意变更排土场设计或研究推荐的排土段高等参数，不得随意将科研成果用于排土场的设计施工。 4.5排土场的要害岗位、重要设备和设施及危险区域，应根据其可能出现的事故模式，设置相应的、符合 GB14161要求的安全警示标志。未经主管部门许可，不应任意拆除或移动安全警示标志。 4.6排土场进行排弃作业时，应圈定危险范围，并设立警戒标志，无关人员不应进人危险范围内。任何个人均不应在排土场作业区或排土场危险区内从事捡矿石、捡石材和其他活动。未经设计或技术论证，任何单位不得在排土场内回采低品位矿石和石材。 4.7排土场坡脚与矿体开采点和其他构筑物之间应有一定的安全距离。必要时应建设滚石或泥石流拦挡设施。排土场最终境界20m内应排弃大块岩石以尽可能减少排土场最终坡面的冲刷，提高排土场最终境界的安全稳定。 4.8矿山应针对排土场滑坡、塌、泥石流等生产安全事故和影响排土场安全运行的洪水、泥石流、山体滑坡、地震等重大险情制定应急救援预案，与下游工矿企业、学校、医院等人员密集单位及村镇建立应急响应联动机制，配备必要的应急救援器材和设备，每年至少演练一次。 4.9严格检查作业人员的精神状态，设备操作人员避免疲劳作业。 4.10排土场使用设备必须符合安全要求。 4.11制定排土场安全生产应急预案。 5排土场的设计 5.1一般要求
矿山排土场应由有资质的中介机构进行设计。 5.2排土场位置选择原则 5.2.1排土场位置的选择，应保证排弃土岩时不致因滚石、滑坡、塌方等威胁采矿场、工业场地（厂区）、 居民点、铁路、道路、输电网线和通讯干线、耕种区、水域、尾矿库、隧道涵洞、旅游景区、固定标志及永久性建筑等的安全，其安全距离应在设计中规定。 5.2.2依山而建的排土场，坡度大于1：5且山坡有植被或第四系软弱层时，最终境界100m内的植被或第四系软弱层应全部清除，削成阶梯状，增强基地的摩擦力，提高排土场稳定性。 5.2.3依据的工程地质资料可靠，不宜设在工程地质或水文地质条件不良的地带，若因地基不良而影响安全，应采取有效措施。 5.2.4排土场选址时不应截断泄洪道和河流，应避免成为矿山泥石流重大危险源，无法避开时要采取切实有效的措施，防止泥石流灾害的发生。 5.2.5排土场位置要符合相应的环保要求。排土场场址不应设在居民区或工业建筑的主导风向的上风向区和生活水源的上游，含有污染物的废石要按照GB18599要求进行堆放、处置。 2 YB/T4597—2019
5.3勘探 5.3.1排土场位置选定后，应进行专门的地质勘探工作。勘探工作应按GB51119一2015中3.5执行。 5.3.2排土场应按照可行性研究、初步设计、施工图设计阶段进行相应的勘查、工程地质、水文地质勘察工作。 5.3.3可行性研究阶段应以地质勘查报告等资料为基础，根据矿区地形地貌、工程地质及水文地质特征，通过现场地质勘查工作进行。 5.3.4初步设计阶段勘察应以工程地质及水文地质测绘为基础，并应针对场地特征选用物探、钻探、槽（井)探等方法进行。 5.3.5初步设计阶段勘察应包括下列内容：
a) 排土场区自然地理特征、气象特征、水文地质特征、地形地貌特征、自然灾害特征； b) 排土场区地基土特征、软弱地基土分布范围及特征；
排土场区地下水，地表水系特征，补给、径流特征；
c）
排土场地基土的物理力学性质参数
d)
5.3.6 6施工图阶段应对防排水设施，堆石坝设施等防护工程进行勘察 5.4排土场排土工艺、排土顺序、排土场的阶段高度、总堆置高度、容积、安全平台宽度、总边坡角、废石滚落时可能的最大距离及相邻阶段同时作业的超前堆置距离等参数，均应在设计中明确规定。 5.5排土场设计时应进行排土场土 岩流失量估算，设计 拦挡设施。 5.6内部排土场不得影响矿山正常 开采和边坡稳定。 非土场坡脚与矿体开采点和其他构筑物之间应有一定的安全距离，必要时应建设滚石或泥石流拦挡设施。 当不设置防护工程时，排土场设计安全防护距离应按表1确定。当设置防护工程时，应按采取工程措施要求确定
表1 排土场设计安全防护距离
排土场等级
序号
名 称
三 ≥1.25H ≥>0.75H
四 ≥1.0H ≥0.75H
≥1.5H >1.0H
国家铁(公)路、航道、高压线路铁塔等重要设施矿山铁(公)路干线(不包括露天采场生产道路)等
2
应根据边坡稳定性及坡底线外地面坡度情况确定，当地面坡度逆坡时，不应小于30m；当地面坡度顺坡时，不应小于1.0H。
露天采场开采终了境界线
3
≥2.0H
≥2.0H
≥2.0H
村庄、居住区、工业场地等
4
注1：表中H值为排土场设计最终堆置高度，注2：安全防护距离，航道应由设计水位的水位线算起：铁路、公路由其设施边缘算起：建、构筑物应由其边缘算起：
工业场地应由其边缘或围墙算起。
5.7在矿山建设过程中，修建公路和工业场地的废石应选择地点集中排放，不能就近排弃在公路边和工业场地边，以避免形成泥石流。 5.8对腐植表土、风化岩土等可利用的部分应单独设计、集中堆放，以便后期二次回收利用。 6排土场的作业管理
6.1排土方式
应根据矿山开拓运输方式、岩土性质、运输量、运输距离，并结合排土场地形、地质条件等因素比较后确定，且排土方式应符合表2的要求。
3 YB/T4597—2019
表2排土方式作业程序
序号 排土方式
适用条件及特点
采用汽车运输，推土机排土采用铁路运输，装载挖掘机转排采用胶带运输，排土机排土
汽车-推土机铁路-装载挖掘机胶带-排土机
1 2 3 4
工艺简单，机动性大，各类型矿山都适用运量大，运距长、运输高差小的大型矿山运量大，运距长、运输高差大的大型矿山
铲运机小型机具
铲运机装载、运输、排土窄轨机车牵引(或人力推或自溜)，
运量小，运距短的小型矿山运输量小的小型矿山
5
手工机具整平、移道
6.2公路运输及排弃作业 6.2.1汽车排土作业时，应有专人指挥，指挥人员应经过培训，考核合格上岗工作。非作业人员不得进入排土作业区，凡进入作业区内的工作人员、车辆、工程机械应服从指挥人员的指挥。 6.2.2排土场平台必须平整，排土线应整体均衡推进，坡顶线应直线形或弧形，排土工作面向坡顶线方向应有2%5%的反坡。 6.2.3排土卸载平台边缘要设置安全车挡，其高度不小于轮胎直径的1/2，车挡顶宽和底宽应不小于轮胎直径的1/4和3/4；设置移动车挡设施的，要对不同类型移动车挡制定安全作业要求，并按要求作业。 6.2.4应按规定顺序排弃土岩。在同一地段进行卸车和推土作业时，设备之间应保持足够的安全距离。 6.2.5卸土时，汽车应垂直于排土工作线；汽车倒车速度应小于5km/h，严禁高速倒车，冲撞安全车挡。 6.2.6 推土时，在排土场边缘严禁推土机沿平行坡顶线方向推土。 6.2.7排土安全车挡或反坡不符合规定、坡项线内侧30m范围内有大面积裂缝（缝宽0.1m～0.25m)或不正常下沉(0.1m～0.2m)时，禁止汽车进人该危险区作业，安全管理人员应查明原因及时处理后，方可恢复排土作业， 6.2.8排土场作业区内烟雾、粉尘、照明等因素使驾驶员视距小于30m或遇暴雨、大雪、大风等恶劣天气时，应停止排土作业。 6.2.9汽车进人排土场内应限速行驶。距排土工作面50m～200m时限速16km/h，50m范围内限速 8km/h：排土作业区应设置一定数量的限速牌等安全标志牌。 6.2.10排土作业区照明系统应完好。灯塔与排土车挡距离应≥车辆视觉盲区十10m（即灯塔与排土车挡距离应大于15m～35m），照明角度应符合要求，夜间无照明禁止排土。 6.2.11排土作业区应配备足够数量且质量合格、适应相应车载量汽车突发事故救援使用的钢丝绳（>4 根）、大卸扣（>4个)及灭火器等应急工具。 6.2.12排土作业区应配备指挥工作间和通讯工具。 6.2.13道路应符合GBJ22的有关规定。 6.3铁路运输及排弃作业 6.3.1铁路移动线路卸车地段，应遵守下列规定：
a) 路基面应向排土场内侧形成反坡； b) 线路一般应为直线，困难条件下，其平曲线半径不小于表3的规定，并根据翻卸作业的安全要求
设置外轨超高；
表3平曲线半径
单位为米
窄轨铁路
卸车方向
准轨铁路
机车车辆固定轴距≤2.0m 轨距600mm 轨距762mm，900mm
机车车辆固定轴距2.0m~3.0m，
轨距762mm，900mm
80 100
150 200
30 50
60 80
向曲线外侧向曲线内侧
4 YB/T4597—2019
线路尽头的一个列车长度内应有2.5%5%的上升坡度，并设有相应的列车防失控措施；
c）
卸车线钢轨轨顶外侧至台阶坡顶线的距离，应不小于表4的规定；
d)
表4轨顶外侧至台阶坡顶线的距离
单位为米
准 轨
窄 轨轨距762mm
路基稳固 0. 62 牵引网路应符合GB50070规定。网路始端，应设电源开关，做到先停电后移动网路；
轨距900mm
轨距600mm
路基不稳 0. 92
0. 43
0. 45
0. 37
e)
f) 在独头卸载线端部，应设置车挡。车挡应有完好的拦挡指示和红色夜光警示牌。独头线的起点
和终点，应设置铁路障碍指示器。
6.3.2 列车在卸车线上运行和卸载时，应遵守下列规定：
列车进人排土线后，由排土人员指挥列车运行。机械排土线的列车运行速度准轨不得超过 10km/h；窄轨不得超过8km/h；接近路端时，不得超过5km/h；
a)
b) 严禁运行中卸土（曲轨侧卸式和底卸式除外）；
卸车顺序应从尾部向机车方向依次进行。 必要时，机车应以推送方式进人； d) 列车推送时，应有调车员在前引导指挥 e) 新移设的线路，首次列车严禁牵引进入， f) 翻车时应2人操作，操作人员应位于车厢内侧； g) 清扫自翻车宜采用机械化作业，人工清扫时应有安全措施 h) 卸车完毕，应在排土人员发出出车信号后，列车方可驶出排土线。
c)
6.3.3排土犁排土时，应遵守下列规定：
a）推排作业线上、排土型犁板和支出机构上，严禁有人； b）排土犁推排岩土的行走速度，不得超过5km/h。
6.3.4单斗挖掘机排土时，受土坑的坡面角不得大于60，严禁超挖。 6.4胶带运输排土机排土作业 6.4.1排土机应在稳定的平盘上作业，外侧履带与台阶坡顶线之间应保持一定的安全距离。 6.4.2工作场地和行走道路的坡度应符合排土机的技术要求。 6.4.3排土机长距离行走时，受料臂、排料臂应与行走方向成一直线，并将其吊起、固定；配重小车在靠近回转中心的前端，到位后用销子固定；严禁上坡转弯。 6.4.4排土机应在气温和风速适宜条件下以下进行工作。建议温度为一25℃～十35℃、风速为20m/s 以下。 6.5其他方式作业 6.5.1铲运机装载运输排土场的设计、生产作业、管理和关闭应按GB51119规定执行。 6.5.2小型机具运输排土场的设计、生产作业、管理和关闭应按GB51119规定执行。 6.5.3水力运输排土场的设计、生产作业、管理和关闭应按尾矿库有关规定执行。 7事故防治与处理 7.1排土场防排洪 7.1.1山坡排土场周围应修筑可靠的截洪和排水设施拦截山坡汇水。 7.1.2排土场内平台应实施2%～5%的反坡，并在排土场平台上修筑排水沟拦截平台表面及坡面汇水。
5 YB/T4597——2019
