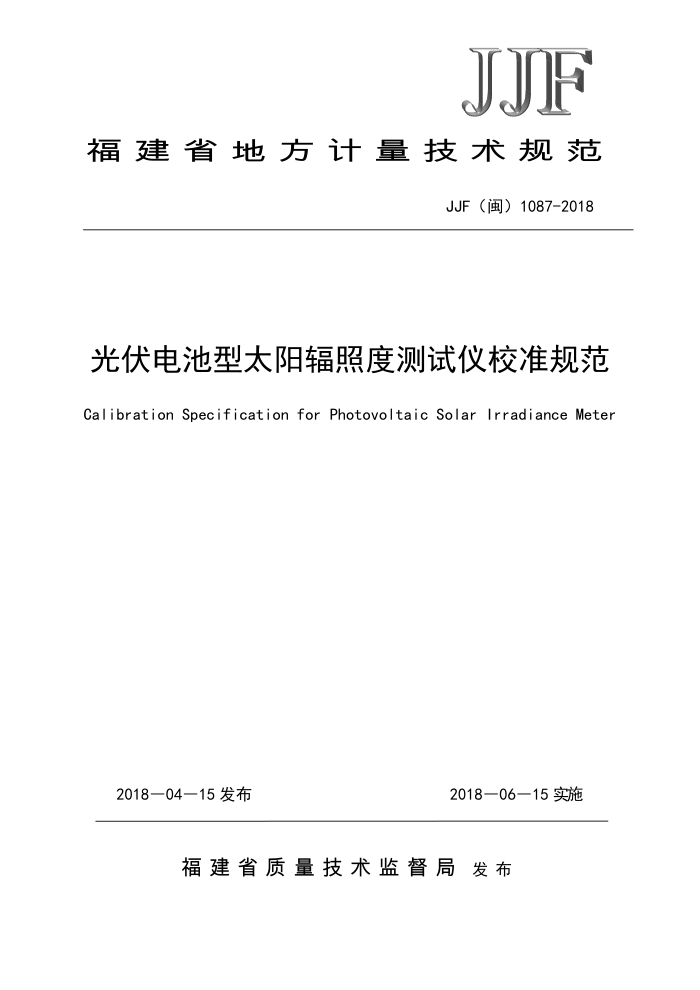

JJF
福建省地方计量技术规范
JJF（闽）1087-2018
光伏电池型太阳辐照度测试仪校准规范
Calibration Specification for Photovoltaic Solar Irradiance Meter
2018—04—15发布
2018—06—15实施
福建省质量技术监督局发布 JJF（闽）10872018
光伏电池型太阳辐照度测试仪校准规范 Calibration Specification for Photovoltaic Solar Irradiance Meter
JJF(闽)1087-2018
归口单位：福建省质量技术监督局
起草单位：福建省计量科学研究院
本规范委托福建省计量科学研究院负责解释 JJF（闽）1087-2018
本规范主要起草人：
杨爱军（福建省计量科学研究院）
黎健生（福建省计量科学研究院）
罗海燕（福建省计量科学研究院）
参加起草人：
李杰 （福建省计量科学研究院) 赵长瑞 （苏州阿特斯阳光电力有限公司）郭素琴 （常熟阿特斯阳光电力有限公司）黄道姗 （国网福建省电力有限公司电力科学研究院） JJF（闽）1087—2018
目 录
范围 2 引用文献 3 概述· 4计量特性 4.1通用技术要求 4.2绝缘电阻 4.3内阻 4.4辐照度示值误差· 4.5年稳定性 4.6温度偏差· 5校准条件 5.1校准环境条件 5.2标准器及配套设备 6校准项目和校准方法 6.1准备 6.2外观检查 6.3绝缘电阻测量 6.4内阻测量 6.5户外法辐照度示值误差校准 6.6室内法辐照度示值误差校准· 6.7年稳定性测量 6.8温度偏差校准· 7校准结果表达 8复校时间间隔附录A光伏电池型太阳辐照度测试仪辐照度示值误差测量结果不确定度评定示
(1) (1) (1)
1
:(1)
(1)
·(2)
(2)
(2) ·(2)
-
(2)
(2)
(2)
·(3)
(4)
(4)
(4)
(4) ·(5) ·(5) (5) .(6) :(6)
·(6)
:(7)
(8)
例
1 JJF（闽）1087—2018
附录B光伏电池型太阳辐照度测试仪温度偏差测量结果不确定度评定示例·
··（12）
I JJF（闽）1087—2018
引言
本规范依据JJF1071《国家计量校准规范编写规则》、JJF1059《测量不确定度评定与表示》的规定编写，参考了JJG1032《光学辐射计量名词术语及定义》、JJG458《总辐射表检定规程》、GB/T33704《标准总辐射表》、GB/T19565《总辐射表》、IEC60904-2 《光伏器件第2部分：光伏参考器件要求》、IEC60891《光伏器件测定I-V特性的温度和辐照度校正方法用程序》的部分内容，使用本规范时，引用文件的最新版本（包括所有的修改草案）适用于本规范。
本规范为首次发布。
II JJF（闽）1087—2018
光伏电池型太阳辐照度测试仪校准规范
1范围
本规范适用于光伏电池型太阳辐照度测试仪的校准。
2引用文献
JJG1001通用计量术语及定义 JJG1032光学辐射计量名词术语及定义 JJG458总辐射表检定规程 JJF1059测量不确定度评定与表示 JJF1071国家计量校准规范编写规则 GB/T19565总辐射表 GB/T33704标准总辐射表 IEC60891光伏器件.测定I-V特性的温度和辐照度校正方法用程序 IEC60904-2光伏器件第2部分：光伏参考器件要求使用本规范时，引用文件的最新版本（包括所有的修改草案）适用于本规范。
3概述
光伏电池型太阳辐照度测试仪（以下简称辐照度测试仪）常用于光伏电站、太阳模拟器生产企业、光伏产品测试实验室等场合，以测量自然阳光或模拟阳光的辐照度。其计量特性包括：绝缘电阻、内阻、辐照度示值误差、年稳定性和温度偏差。
4计量特性
4.1通用技术要求
4.1.1辐照度测试仪应具有设备名称、型号、仪器编号，生产企业等信息
4.1.2辐照度测试仪接线和按键功能正常，表面玻璃密封良好、均匀，无明显的气泡、气丝、斑点、划痕、水纹、结石等缺陷。仪器的引出线应有固定的正、负极标记。
4.2绝缘电阻
I JJF（闽）1087—2018
辐照度测试仪的输出端和壳体的金属部分的绝缘电阻值
4.3内阻
用数字多用表的欧姆档直接测量内阻，应注意调换极性，至少测量两次，取其平均值
为最后测量结果（单位为欧姆，修约到小数点后一位）。
4.4辐照度示值误差
将被校准辐照度测试仪与标准辐照度测试仪放置在同一均匀的受光面测试台上，或交替放置于同一个位置，保证受辐照面与标准辐照度测试仪共面，测得被检辐照度测试仪辐照度示值，测量多次，取其平均值，与标准总辐照度值比较，计算得到辐照度示值误差。
4.5年稳定性
年稳定性用1000W·m"标准辐照度下被检辐照度测试仪辐照度示值的年变化率8来衡量，按下式计算：
8k=1- W2×100%
(1)
W.
式中： W1-被校准辐照度测试仪的原辐照度示值，W·m-2； W2-新校准得出的辐照度示值，W·m-2。
4.6温度偏差
定义为被校准辐照度测试仪内置温度传感器（如有）测得温度值与实际温度值的偏差。
即:
AT = T - To
(2)
式中： T-辐照度测试仪内置温度传感器指示值，℃； TO-标准温度传感器测得的温度示值，℃。
5校准条件
5.1校准环境条件
校准均应在下述条件下进行：
2
