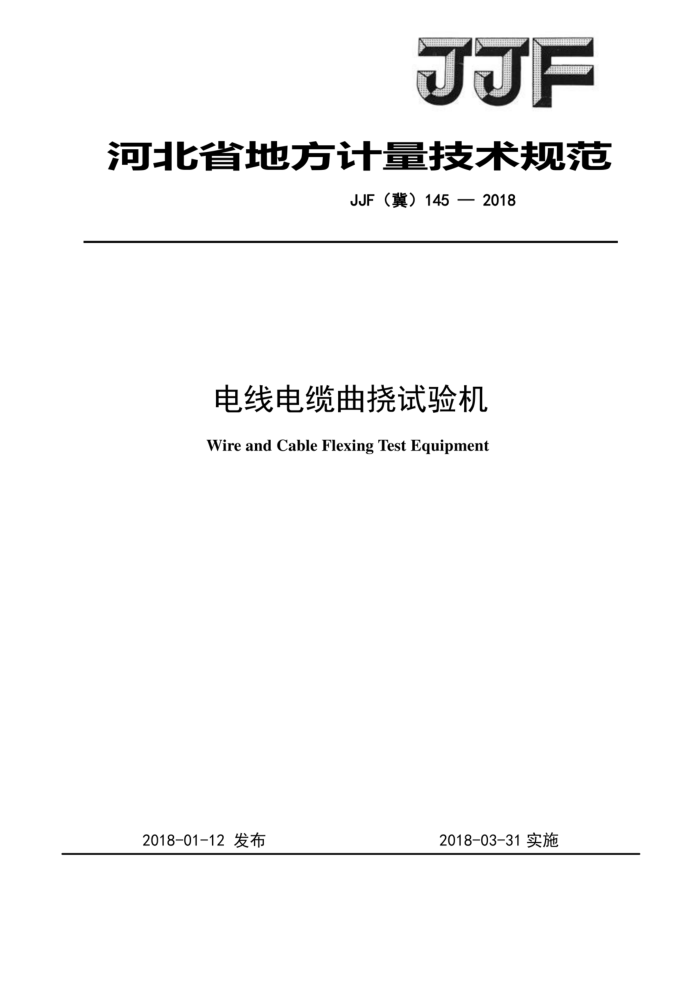

JF
河省地方计量技术规范
JJF（冀）145 2018
电线电缆曲挠试验机 Wire and Cable Flexing Test Equipment
2018-01-12 发布
2018-03-31实施 JJF（冀） -2015
河北省质量技术监督局 发布 JJF（冀）145-2018
电线电缆曲挠试验机
PE 2
JJF（冀）1452018
校准规范
WireandCableFlexingTestEquipment
归口单位：河北省质量技术监督局
主要起草单位：秦皇岛市计量测试研究所
本规范委托起草单位负责解释 JJF（冀）××××-××××
本规范主要起草人：
潘磊 (秦皇岛市计量测试研究所) 宗振威（秦皇岛市计量测试研究所）朱希明（秦皇岛市计量测试研究所）李佳龙（秦皇岛市计量测试研究所） JJF（冀）145-2018
目
录
引言
(I) (1) (1) (1) (2) (3) (3) (5) (6) (7) (10)
范围. 引用文献.
1 2 3 概述 4 5 6 校准项目和校准方法 7 校准结果表达 8 复校时间间隔，附录A 电线电缆曲挠试验机的电流测量结果不确定度分析. 附录B 电线电缆曲挠试验机的电压测量结果不确定度分析
计量特性校准条件
... (13)
附录 C 电线电缆曲挠试验机小车的运行速度测量结果不确定度分析，附录D 电线电缆曲挠试验机校准记录格式附录E 电线电缆曲挠试验机校准证书内页格式及内容
(17) (19) JJF（冀）145-2018
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规范制定的基础性系列规范。
本校准规范参照JB/T4278.3一2011《橡皮塑料电线电缆试验仪器设备检定方法第3部分：曲挠试验装置》和GB/T5023.2一2008《额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法》进行制定，采用了其中的基本原则，对具体方法和技术指标进行了补充和修改。
I JJF（冀）145-2018
电线电缆曲挠试验机校准规范
1范围
本规范适用于测量范围在交流电压（0～400）V、交流电流（0～30）A、负荷质量（0.5～ 10）kg、运行速度（0～1）m/s的电线电缆曲挠试验机（以下简称曲挠试验机）的校准。
2 引用文件
本规范引用下列文件： JJF1071—2000 国家计量校准规范编写规则 JJF1001一2011通用计量术语及定义 JF1059.1一2012测量不确定度评定与表示 JB/T4278.3一2011橡皮塑料电线电缆试验仪器设备检定方法第3部分：曲挠试验
装置
GB/T5023.2一2008额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验
方法
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3概述
曲挠试验机用于电线电缆有负载时的动态曲挠试验。它由机械装置部分、重锤一组、 可摘卸滑轮一组和电源控制及报警显示系统等组成，如图1所示。可移动的小车C上安装有直径相等的两个滑轮A和B，设备两端各有一个固定滑轮，四个滑轮的安装可使试样呈水平状态。小车以约0.33m/s的恒速在大于1000mm的距离内运动。滑轮应为金属材质，并有凹槽放置电缆，安装限位夹头D，以使小车远离重锤时，始终能借助重锤施加一个拉力使小车往返运动。
I JJF（冀）145-2018
U
a
A一滑轮：B一滑轮：C一小车：D一限位开关
图1曲挠试验机原理图
4计量特性
4.1试验电压
曲挠试验机应具备电压连续可调功能以及电压显示功能，可调范围单相电压（0～300） V、三相电压3×（0～400）V，试验电压误差应不大于2.5%。 4.2试验电流
曲挠试验机应具备电流连续可调功能以及电流显示功能，并且三相需分别具备电流可调功能，可调范围每相电流（0～30）A，试验电流误差应不大于2.5%。 4.3运行行程
小车的行程应不小于1000mm：并且机械装置部分应有行程标尺。 4.4运行速度
小车的运行速度应为（0.33±0.05）m/s。 4.5计数功能
小车来回次数的计数装置计数应可靠，并在断电后能保持计数次数 4.6负荷质量
应有表1所规定的或能组成表1所规定的成对负荷，并且每个负荷的最大允许误差应不超过其标称值的1%。 4.7滑轮直径
滑轮直径分别应为（60±2)mm.（80±2)mm，（120±2)mm，（160±2）mm，(200±2）mm。
2
