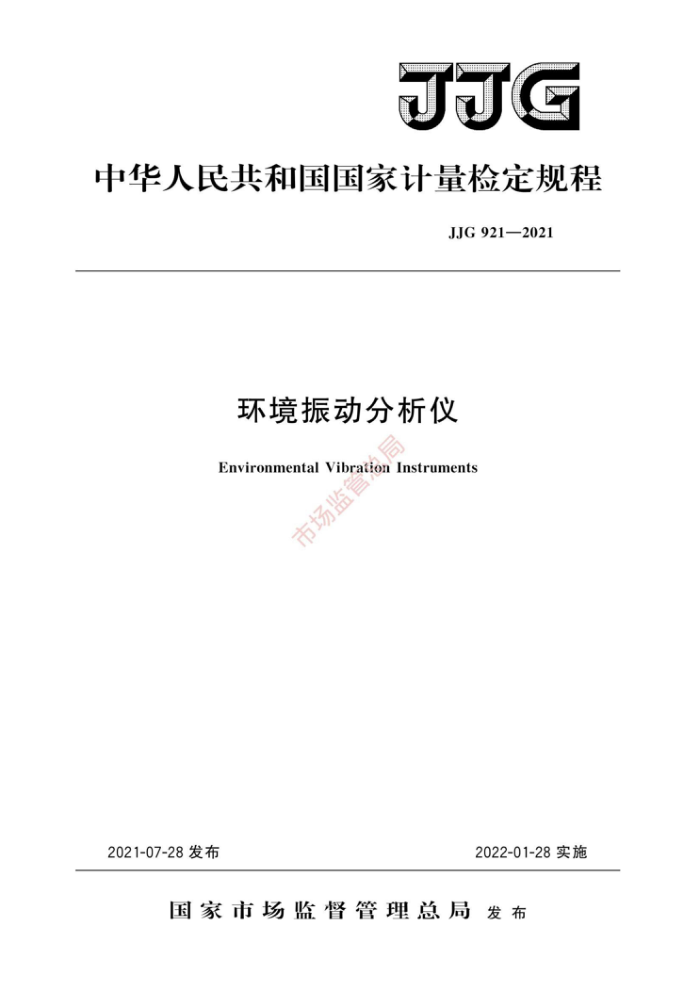

JJG
中华人民共和国国家计量检定规程
JJG 921—2021
环境振动分析仪
EnvironmentalVibrationInstruments
市场监管
2021-07-28发布
2022-01-28实施
国家市场监督管理总局发布 JJG 921—2021
环境振动分析仪检定规程
JJG 921—2021 代替JJG921—1996
Verification Regulation of EnvironmentalVibrationInstruments
监管总局
归口单位：全国振动冲击转速计量技术委员会主要起草单位：中国计量科学研究院
杭州爱华仪器有限公司
参加起草单位：陕西省计量科学研究院
湖北省计量测试技术研究院
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG 921—2021
本规程主要起草人：
左爱斌（中国计量科学研究院）
张 宁（杭州爱华仪器有限公司）参加起草人：
郑慧慧（陕西省计量科学研究院）杨丽峰（中国计量科学研究院）刘爱东（中国计量科学研究院）徐爱华（湖北省计量测试技术研究院）
市场监管总局 JJG921—2021
目 录
引言 1 范围 2 引用文件· 3 术语· 4 概述· 5 计量性能要求 5. 1 整机灵敏度· 5.2 频率计权响应误差 5.3 幅值线性误差 5.4 统计振级（可选） 6 通用技术要求.· 6.1 外观· 6.2 复位 6.3 附件 7 计量器具控制 7. 1 检定条件. 7. 2 检定项目.. 7. 3 检定方法· 7. 4 检定结果处理… 7. 5 检定周期附录A 频率计权响应和最大允许误差附录B 检定证书内页格式附录C 检定结果通知书内页格式
(I) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (6) (8) (9)
I JJG921—2021
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》对JJG921一1996《公害噪声振动计》进行修订，与JJG921一1996相比，除编辑性修改外主要技术变化如下：
将规程名称《公害噪声振动计》改为《环境振动分析仪》；删除了关于噪声部分的测试要求及信息；增加了引言、范围、引用文件、术语和定义、通用技术要求；
一将表A.1振动测量频率计权特性的相对响应6.3Hz处全身水平方向响应 8.84dB改为-6.84dB;
增加了附录A，并将原规程的附录1、附录2改为附录B、附录C，删除原附
录3。
本规程的历次版本发布情况为：
JJG921—1996。
市场监管总局
II JJG 921—2021
7.1检定条件 7.1.1环境条件
温度：比较法振动标准要求（23士5）℃；相对湿度：≤75%；电源电压的变化应在额定电压的士10%范围内；室内无腐蚀性介质，无明显的干扰振源和强电磁环境。
7.1.2检定用计量器具 7.1.2.1正弦信号发生器
正弦信号发生器的频率范围应覆盖检定频率范围，频率最大允许误差士0.1%，输出电压有效值范围不小于10mV～10V，幅值最大允许误差土2.0%，幅值稳定性优于0.5%。 7.1.2.2低频振动标准装置
低频振动标准装置包括参考加速度计（包括电荷放大器）、信号发生器、功率放大器、振动台、真有效值电压表或数采系统。低频振动标准装置频率范围应不小于1Hz～ 80Hz，频率最大允许误差土0.1%，幅值稳定性不大于1%，加速度不确定度不大于 3%，总失真度不大于5%。 7.2检定项目
环境振动分析仪检定项目和使用中检查的项目见表1。
表1环境振动分析仪检定项目一览表首次检定
检定项目外观检查整机灵敏度
后续检定
使用中检查
+ + + +
+ X + +
+ +
频率计权响应误差
幅值线性误差统计振级注：“十”表示需检定或检查的项目，“二”表示不需检定或检查的项目
十（如适用）
-
7.3检定方法 7.3.1外观检查
目视或手动操作检查，环境振动分析仪外观应符合第6章的要求。
7.3.2整机灵敏度检查
将环境振动分析仪置于“测量”挡，进行整机灵敏度检查，检定示意图如图1所示。
3
