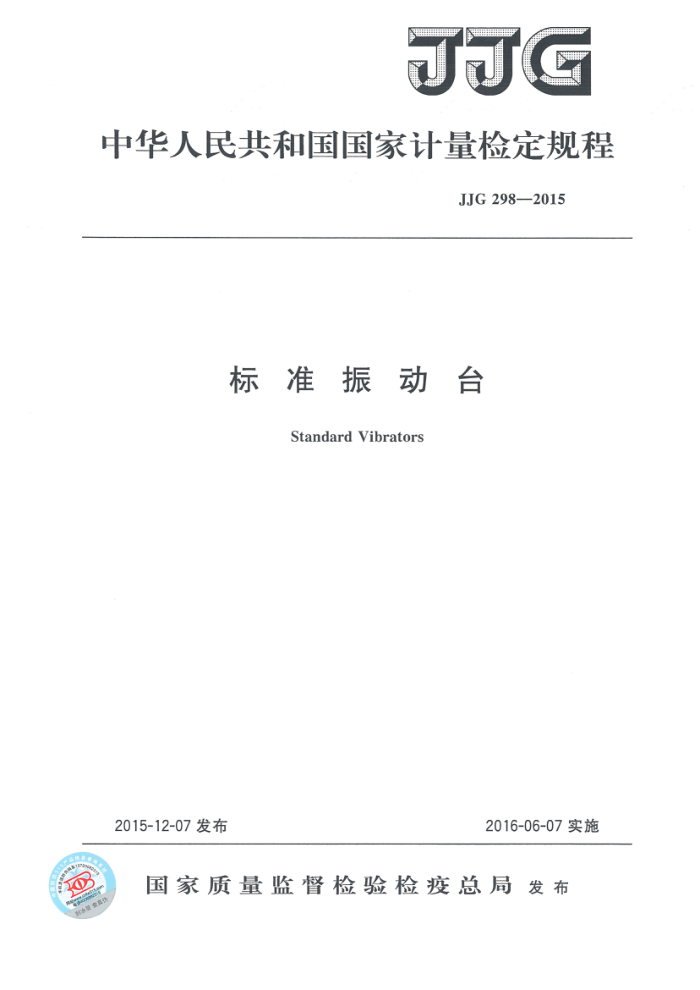

JJG
中华人民共和国国家计量检定规程
JJG298—2015
标准振动台
StandardVibrators
2015-12-07发布
2016-06-07实施
国家质量监督检验检疫总局发布 中华人民共和国国家计量检定规程
标准振动台
JJG298—2015
国家质量监督检验检疫总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533发行中心：（010)51780238
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张1.75字数34千字
2016年3月第一版 2016年3月第一次印刷
*
r, :
书号：155026·J-3104
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 JJG298—2015
标准振动台检定规程 Verification Regulation of
JJG 298—2015 代替JJG298—2005
Standard Vibrators
归口单位：全国振动冲击转速计量技术委员会起草单位：中国计量科学研究院
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG 298—2015
本规程起草人：
蔡晨光（中国计量科学研究院）
李京胜（中国计量科学研究院） JJG298—2015
目 录
引言 1 范围· 25 引用文件· 3概述.· 4 计量性能要求· 4.1磁通密度 4.2＇信号噪声比 4.3 频率示值误差· 4. 4 稳定性 4.5 加速度谐波失真度 4.6 横向振动比· 4.7 测量系统电压测量误差 4.8 测量系统电压比测量误差 4. 9 测量系统相位差测量误差 4.10 加速度幅值控制误差 4.11 最大加速度幅值 5 通用技术要求 6计量器具控制 6.1 检定条件。 6.2 检定项目· 6.3检定方法 6. 4 检定结果的处理· 6.5 检定周期. 附录 A 检定证书内页格式附录B 检定结果通知书内页格式附录 C 检定结果在比较法振动校准中的使用附录D 检定结果在绝对法振动校准中的使用附录E 检定结果测量不确定度评估附录F 幅值均匀度测量方法
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (5) (5) (9) (9) (10) (12) (14) (16) (17) (22)
.
I JJG298—2015
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》进行修订。本规程主要计量性能参照国家标准GB/T20485.11一2006《振动与冲击传感器校准方法第11部分：激光干涉法振动绝对校准》、GB/T20485.21一2007《振动与冲击传感器校准方法第21部分：振动比较法校准》和国际标准ISO16063-41：2011《振动与冲击传感器校准方法第41部分：激光测振仪校准（Methodsforthecalibrationofvibrationand shocktransducers一Part4l：Calibrationoflaser_vibrometers）》确定。本规程对 JJG298—2005《中频标准振动台（比较法）》进行了修订。与JJG298—2005相比，除编辑性修改外， 本规程主要技术变化如下：
将原名称 “中频标准振动台（比较法）”修改为“标准振动台"；适用于绝对法和比较法标准振动台；频率范围扩展到0.1Hz~20kHz 取消了 原规程中 对加速度幅值的限制；取消了原规程中对幅值均匀度的要求增加了 对部分标准振动 台测量系统电压测量误差、电压比测量误差、相位差测
量误差、 加速度幅值控制误差的要求；
部分计量性能要 求和检定方法做了调整附录C D、E、 F为资料性附
本规程的历次版本发不 布情况为：
-JJG 298- 2005 JJG298 -1995 JJG298 1982
ⅡI JJG298—2015
标准振动台检定规程
1范围
本规程适用于频率范围在0.1Hz～20kHz内的标准振动台（比较法或绝对法）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJG233压电加速度计 JJF1156振动冲击：转速计量术语及定义 GB/T20485.11一2006振动与冲击传感器校准方法第11部分：激光干涉法振
动绝对校准
GB/T20485.21一2007振动与冲击传感器校准方法第21部分：振动比较法校准
ISO16063-41：2011振动与冲击传感器校准方法第41部分：激光测振仪校准 (Methods for thecalibration of vibration and shocktransducers-Part4l:Calibrationof laservibrometers)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3概述
标准振动台是对振动传感器和测量仪进行检定或校准时产生标准正弦振动激励的装置。它通常由振动台、功率放大器（或驱动器）、控制系统（或信号源、频率计和电压表）、控制传感器及辅助设备所组成。振动台通常利用洛伦兹力、逆压电效应、液压或机械结构产生机械振动；控制系统通常采用具有信号发生和采集功能的分析系统实现，通常同时具备正弦振动控制和振动校准功能。 4计量性能要求 4.1磁通密度
传感器安装位置的漏磁通密度应不大于5mT。 4.2信号噪声比
振动台面加速度信号噪声比应满足表1的要求。
表1振动台面加速度信号噪声比
校准方法信号噪声比
绝对法 ≥60 dB
比较法 ≥50 dB
1 JJG298—2015
4.3频率示值误差
标准振动台工作频率范围内，其频率示值误差应满足表2的要求。
表2频率示值误差
绝对法 ±0.05%
比较法 ±0.1%
校准方法频率示值误差优于
4.4 稳定性
标准振动台在参考频率点（160Hz，80Hz，16Hz，8Hz或1Hz等），以最大加速度幅值连续振动100s，在任一 个10s的时间间隔内，其稳定性应满足表3的要求。
表3稳定性绝对法 0.05% ≤0.1%
校准方法频率最大变化
比较法 0. 1% <0.3%
加速度幅值最大变化 4.5 加速度 谐波 真月
标准振动台工作频率范围内，振动台面加速度谐波失真度应满足表4的要求。
加速度谐波失真度
表4
色对法最小点法
25
校准方法
比较法
条纹计数法
正弦逼近法 <5%
>20Hz)
≤5 ≤10% (f<20Hz)
0
加速度谐波失真度
<2%
2%
注：在工作频率范围内， 除参考点外，允许有（1~2）个频带中的加速度波形失真度超过表4
的要求，其赖带宽度应不大于最大失真度频率的士10%；（10～ Hz范围内允许有（1～2)个频带中的加速度波形失真度超过表4的要求，最大失真度不超过15%。
200
4.6 横向振动比
标准振动台工作频率范围内，振动台面横向振动比应满足表5的要求。
表5横向振动比
校准方法
绝对法
比较法
≤10%（f1kHz） ≤20%(f>1kHz)
≤10%（f≤1kHz) ≤30%（f>1kHz)
横向振动比
注：在工作频率范围内，除参考点外，允许有（1～2）个横向振动比较大的频带，在该频带内
最大横向振动比可大于表5的要求，其频带宽度应不大于最大横向振动比对应率的 ±5%。
4. 7 测量系统电压测量误差
标准振动台工作频率范围内，其控制系统电压测量误差应不超过表6的要求。
表6测量系统电压测量误差 f<20 Hz
频率范围
20Hz≤f≤10kHz
f>10kHz ±0.5%
测量系统电压测量误差 2
±0.5%
±0.2%
