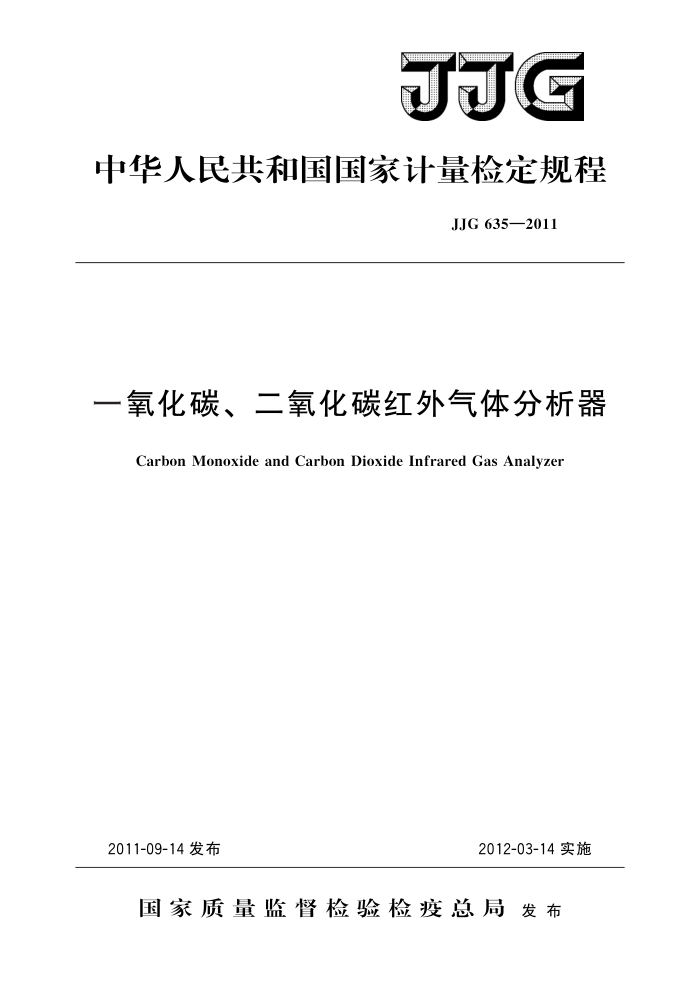

JJG
中华人民共和国国家计量检定规程
JJG635—2011
一氧化碳、二氧化碳红外气体分析器
Carbon Monoxide and Carbon Dioxide Infrared Gas Analyzer
2012-03-14实施
2011-09-14发布
国家质量监督检验检疫总局发布 JJG 635—2011
一氧化碳、二氧化碳红外气体分析器检定规程
JJG 635—2011 代替JJG635—1999
Verification Regulation of Carbon Monoxide and Carbon DioxideInfrared Gas Analyzer
本规程经国家质量监督检验检疫总局于2011年9月14日批准，并于
2012年3月14日起施行。
归口单位：全国环境化学计量技术委员会起草单位：上海市计量测试技术研究院
本规程委托全国环境化学计量技术委员会负责解释 JJG 635—2011
本规程主要起草人：
蔡建华（上海市计量测试技术研究院）王晓艳（上海市计量测试技术研究院）
参加起草人：
施建伟（上海市计量测试技术研究院）陈岚（上海市计量测试技术研究院） JJG635—2011
目 录
1 范围 2 概述· 3 计量性能要求 3.1 检测气体、示值引用误差、重复性和响应时间· 3.2 漂移 3.3非被测组分干扰误差 4 通用技术要求 4.1 外观· 4.2 绝缘电阻· 4.3 绝缘强度 5计量器具控制 5.1检定条件…. 5. 2 检定项目. 5.3 检定方法 5. 4 检定结果的处理 5.5 检定周期附录A 一氧化碳、二氧化碳红外气体分析器检定记录附录 B 检定证书内页格式附录 C 检定结果通知书内页格式
1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (6) (6) (7) (9) (10) JJG 635—2011
一氧化碳、二氧化碳红外气体分析器检定规程
1范围
本规程适用于一氧化碳、二氧化碳红外气体分析器（以下简称仪器）的首次检定、 后续检定和使用中检验。
2概述
仪器主要由红外传感器加上电子部件和显示部分组成，由传感器将检测到的一氧化碳气体或二氧化碳气体转换成电信号，然后通过电子部件处理，并以浓度值显示出来
仪器按工作状态可以分为连续性测量和非连续性测量仪器，按采样方式可分为扩散式和吸入式仪器。
3计量性能要求 3.1检测气体、示值引用误差、重复性和响应时间
检测气体、示值引用误差、重复性和响应时间见表1。
表1检测气体、示值引用误差、重复性和响应时间检测气体
氧化碳（CO) ±2%FS ±3%FS ±5%FS ≤1.0% ≤1.5% ≤2.0% ≤90 s
二氧化碳（CO2）
二级三级五级二级三级五级
±2%FS ±3%FS ±5%FS ≤1.0% ≤1.5% ≤2.0% 60 s
示值引用误差
重复性
响应时间
3.2漂移 3.2.1零点漂移：不大于仪器的示值引用误差。 3.2.2量程漂移：不大于仪器的示值引用误差。 3.3非被测组分干扰误差 3.3.1不包括水蒸气的非被测组分干扰误差：土2%FS。 3.3.2水蒸气干扰误差：不大于仪器的示值引用误差。
4 通用技术要求 4.1外观 4.1.1仪器应标明制造单位名称、仪器型号和编号及制造日期，国产仪器需有计量器
1 JJG 635—2011
具制造许可证标志及编号，附件应齐全，并附使用说明书。 4.1.2仪器的显示应清晰完整。各调节器部件应能正常工作，各紧固件应无松动。 4.1.3仪器不应有影响其正常工作的外观损伤。 4.2绝缘电阻
绝缘电阻≥40MQ。 4.3绝缘强度
使用交流电的仪器，电源的相（或中）线对地的绝缘强度，应能承受交流电压
1500V、50Hz及试验电流10mA，历时1min的试验。
5计量器具控制
仪器的计量器具控制包括首次检定，后续检定和使用中检验。 5.1检定条件 5.1.1检定环境条件
环境温度：15℃~30℃；相对湿度：≤85%。
5.1.2检定用设备 5.1.2.1气体标准物质（以下称标准气体）的相对扩展不确定度
标准气体的相对扩展不确定度见表2。
表2标准气体的相对扩展不确定度
标准气体
氮气中一氧化碳
氮气中二氧化碳
仪器级别
二级三级五级
≤1.0%(k=2) ≤1.0%(k=2) ≤2.0%(k=2)
≤1.0%(k=2) ≤1.0%(k=2) ≤2.0%(k=2)
5.1.2.2零点气体
氮气（纯度≥99.999%）。 5.1.2.3干扰气体
（1）量程大于0.1%的仪器一氧化碳分析器，以氮气为平衡气含有5%甲烷气体和10%二氧化碳气体的混合
气。标准气体的相对扩展不确定度不大于2.0%（k=2）。
二氧化碳分析器，以氮气为平衡气含有5%甲烷气体和10%一氧化碳气体的混合
气。标准气体的相对扩展不确定度不大于2.0%（k三2）。
（2）量程不大于0.1%的仪器一氧化碳分析器，以氮气为平衡气含有0.5%甲烷气体和0.5%二氧化碳气体的混
合气。标准气体的相对扩展不确定度不大于2.0%（k=2）。
二氧化碳分析器，以氮气为平衡气含有0.5%甲烷气体和0.5%一氧化碳气体的混合气。标准气体的相对扩展不确定度不大于2.0%（k=2）。 2 JJG635—2011
5.1.2.4 流量控制器
流量控制器由两个气体流量计组成。 如图1所示。
流量控制器
流量控制器入口
流量计
被检仪器
标准气体
旁通流量计
放空
图1仪器检定框图
气体流量计：0～2000mL/min，准确度级别不低于4级。
5.1.2.5秒表：分辨力≤0.1s。 5.1.2.6 绝缘电阻测试仪：500V，10级 5.1.2.7 绝缘强度测试仪：电压不低于1.5kV，准确度级别为5级 5.2检定项目
检定项目见表3。
表3 检定项目一览表首次检定
检定项目外观示值引用误差重复性响应时间
后续检定
使用中检验
+ + + + + + + +
+ + + +
+ +
+
漂移干扰误差绝缘电阻绝缘强度注：1“十”为需检项目；“一”为可不检项目。
+
2仪器经修理及更换主要部件后，应按首次检定要求进行检定
5.3检定方法 5.3.1外观
用目察、手感法按4.1要求进行。
5.3.2仪器的调整
按照仪器使用说明书的要求对仪器进行预热稳定以及零点和示值的调整仪器检定时，按图1所示连接标准气体、流量控制器和被检仪器，根据被检仪
器采样方式的不同，使用流量控制器控制不同的标准气体流量。检定扩散式仪器时，流量应根据仪器说明书的要求。如果仪器说明书没有明确要求，则一般控制
3 J.JG635—2011
在（300士50）mL/min范围。检定吸人式仪器时，必须保证流量控制器中的旁通流量计有流量放空。 5.3.3示值引用误差
依次通人浓度约为仪器量程上限值20%，50%和80%的标准气体，待读数稳定后，记录仪器的显示值A；。重复测量3次，按式（1）计算仪器各浓度点的示值引用误差 。，取绝对值最大的△。作为仪器的示值引用误差。
A-A. × 100% R
A.:
(1)
ZA A=H
(2)
3
式中：A一一各浓度测试点仪器显示值的算术平均值；
A一标准气体的浓度值； R一仪器的测量范围上限值（以下相同）。
5.3.4重复性
通入浓度约为仪器量程上限值50%的标准气体，待读数稳定后，记录仪器显示值 A；，然后通人零点气。待仪器稳定后，再通人上述浓度的标准气体，重复上述测量6 次。重复性以单次测量的相对标准偏差来表示。按式（3）计算仪器的重复性Sr：
1
(A:-A)2
I
1
X 100%
(3)
ST=AN
5
ZA: A= 6
(4)
式中：A各次测量的仪器显示值；
A——仪器显示值的算术平均值。
5.3.5响应时间
通入浓度约为仪器量程上限值50%的标准气体，待仪器示值稳定后，记录仪器读数。然后通人零点气，待仪器稳定后，再通人上述浓度的标准气体，同时启动秒表开始计时，当仪器的示值达到上一次稳定值的90%时停表，秒表所显示的时间即为响应时间。重复测量3次，取算术平均值作为仪器的响应时间。 5.3.6漂移
通入零点气，待仪器稳定后，记录仪器显示值A0：然后通人浓度约为仪器量程上限值50%的标准气体。仪器稳定后，记录读数As0，撤去标准气体。非连续性测量的仪器运行1h，每间隔15min重复上述步骤一次。连续性测量的仪器运行8h，每间隔2h 重复上述步骤一次，同时记录仪器显示值Azi及Asi（i=1，2，3，4）。按式（5）计算零点漂移△zi，取绝对值最大的△zi作为仪器的零点漂移△。
Au = Ar=An × 100%
(5)
R
4
