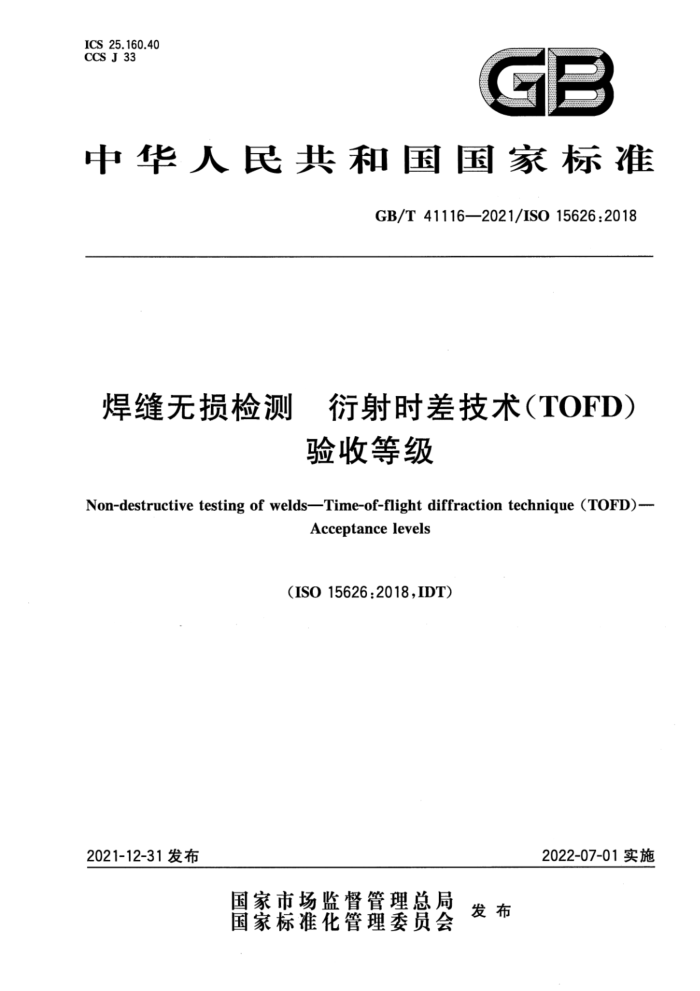

ICS 25.160.40 CCS J 33
C
中华人民共和国国家标准
GB/T41116—2021/ISO15626:2018
焊缝无损检测 衍射时差技术(TOFD)
验收等级
Non-destructive testing of welds-Time-of-flight diffraction technique (TOFD)--
Acceptancelevels
(ISO15626:2018,IDT)
2021-12-31发布
2022-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41116—2021/ISO15626:2018
目 次
前言 1 范围 2
规范性引用文件 3 术语和定义 4 符号 5 质量等级和验收等级的关系 6 指示长度和高度 7 验收等级参考文献
2
10 GB/T41116—2021/ISO15626:2018
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件使用翻译法等同采用ISO15626：2018《焊缝无损检测 衍射时差技术（TOFD） 验收等级》。
与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T12604.1—2020无损检测术语超声检测（ISO5577：2017，MOD）本文件做了下列编辑性修改：
增加了脚注（第5章）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国焊接标准化技术委员会（SAC/TC55)归口。 本文件起草单位：上海材料研究所、广州特种承压设备检测研究院、江苏盛阳消防门业有限公司、江
苏方天电力技术有限公司、上海船舶工程质量检测有限公司、浙江金洲管道科技股份有限公司、北京邹展麓城科技有限公司、哈尔滨焊接研究院有限公司。
本文件主要起草人：丁杰、蒋建生、李茂东、黄隐、马君鹏、周昌智、汪丽丽、王滨、张在东、李剑峰、 翟莲娜、刘静、苏金花、丁兵、熊俊波。
I GB/T41116—2021/ISO15626:2018
焊缝无损检测： 衍射时差技术（TOFD）
验收等级
1范围
本文件规定了厚度在6mm～300mm范围内的铁素体类钢全熔透焊缝超声衍射时差（TOFD)技术的验收等级。验收等级与ISO5817的质量等级一一对应。
本文件规定的验收等级适用于按ISO10863规定的衍射时差技术（TOFD)分类的TOFD指示。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注目期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO5577无损检测超声检测术语（Non-destructivetesting—Ultrasonictesting—Vocabulary）
3术语和定义
ISO5577界定的以及下列术语与定义适用于本文件。 ISO和IEC维护的标准化工作中使用的术语数据库网址如下：
-IEC电工百科：http：//www.electropedia.org/； -ISO在线浏览平台：https：//www.iso.org/obp。
3.1
埋藏型不连续 embeddeddiscontinuity 位于材料体积内部与表面分离的材料内部的不连续。
3.2
表面开口型不连续surface-breakingdiscontinuity 与扫查面或底面（与扫查面相对的面）相连的不连续。
4符号
下列符号适用于本文件。
指示高度。 指示长度。 由图纸或尺寸表获得的被检工件标称厚度。
h N
5质量等级和验收等级的关系
本文件规定了三个不同的验收等级（1级、2级和3级）。ISO5817的质量等级和本文件验收等级的关系，如表1所示。
1 GB/T41116—2021/ISO15626:2018
表1 焊缝质量等级、TOFD检测等级和验收等级的关系
按ISO5817的质量等级
按ISO10863的检测等级b.c
按本文件的验收等级
B(严格) C(中等) D(一般)
c 至少B 至少A
1 2 3
：ISO5817规定了3个焊缝的质量等级[B级（严格）、C级（中等)和D级（一般)]。 ■按ISO176352016的图B.3规定，TOFD检测文件是ISO10863，TOFD验收文件是本文件。 ：ISO10863规定了4个TOFD检测等级，其中A级、B级和C级与焊缝质量等级一一对应，检测等级D级由检
测合同或技术协议确定。 本文件规定了3个TOFD验收等级。1级、2级和3级与TOFD检测等级和焊缝质量等级一一对应。
6 指示长度和高度
6.1概述
不连续的尺寸由其指示的长度与高度确定。 指示长度由指示在轴坐标差值确定。 指示高度由指示在任意轴位置上2轴坐标最大差值确定。
6.2 指示长度测定 6.2.1概述
根据指示分类，应按6.2.2或6.2.3规定的方法测定指示的长度。 6.2.2 延伸的线形指示长度测定
这种类型指示在厚度方向上变化不大这种类型指示用双曲线光标拟合。 假定不连续两端延伸且为有限长度，则指示两端可辨识的间距
表示不连续的长度（见图1）。
2 GB/T41116—2021/ISO15626:2018
标引序号说明： 1一一指示长度。
图1使用双曲线光标拟合的长度测定
6.2.3延伸弯曲的表面开口型指示长度测定
这种类型的指示在厚度方向上变化显著。 双曲线光标定位在指示两端时间延迟为不连续上下端点信号时差的三分之一处。指示两端光标位
置的间距表示不连续的长度（见图2）。
5
标引序号说明： 1一一指示长度。
图2延伸弯曲的表面开口型指示的长度测定 GB/T41116—2021/ISO15626:2018
6.3指示高度测定 6.3.1概述
应在A扫图形中考虑相位关系选择信号同一位置测定高度。推荐选用如下方法之一测定（见图3)：
方法1：测量信号波前间的传播时间；方法2：测量首个峰值间的传播时间；方法3：测量最大波幅间的传播时间；方法4：测量首个零值信号间的传播时间。
标引序号说明：
方法1； 2—方法2； 3—方法3；
1:
-方法4；测量传播时间的位置。
-
5
图3时间测量的光标位置 方法1、方法2、方法3和方法4
6.3.2 表面开口型不连续
扫查面表面开口型不连续的指示高度由直通波和下尖端衍射信号之间的最大差值确定（见图4）。
标引序号说明： 1
扫查面；底面；不连续在工方向的起始位置；不连续在工方向的末端位置；不连续在方向的起始位置；不连续在方向的末端位置；
2 31 12 Z1 22 h=z- 21 高度； [=r2- 31 长度。
图4扫查面表面开口型不连续的长度和高度
4 GB/T41116—2021/ISO15626:2018
底面表面开口型不连续的指示高度由上尖端衍射信号和底面反射信号之间的最大差值确定（见图5）。
标引序号说明：
扫查面；一底面；不连续在手方向的起始位置：不连续在工方向的末端位置：不连续在z方向的起始位置；不连续在2方向的末端位置；
1 2 21 12 Z1 22 h=22—21 高度； [= 长度。
图5底面表面开口型不连续的长度和高度
6.3.3埋藏型不连续
埋藏型不连续的指示高度由同一工轴坐标位置的上尖端衍射信号和下尖端衍射信号之间的最大差值确定（见图6)。
2
X1
标引序号说明： 1
扫查面；一底面；
2 T1 不连续在方向的起始位置： 22 一不连续在于方向的末端位置；
不连续在2方向的起始位置；不连续在之方向的末端位置：
21 22
h 高度(不一定等于22一21）；
长度=2）。
1
图6埋藏型不连续长度和高度
