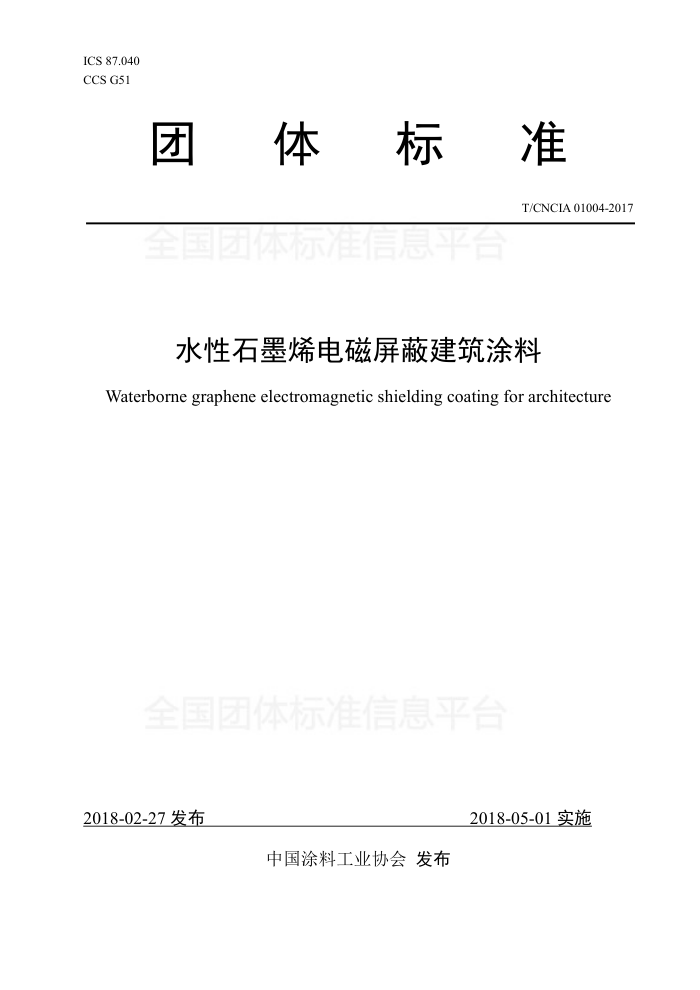

ICS 87.040 CCS G51
团体标准
T/CNCIA 01004-2017
全国团体标准信息平台
水性石墨烯电磁屏蔽建筑涂料
Waterborne graphene electromagnetic shielding coating for architecture
全国团体标准信息平台
2018-05-01实施
2018-02-27发布
中国涂料工业协会发布 全国团体标准信息平台
全国团体标准信息平台 T/CNCIA 01004-2017
前言
本标准依据GB/T1.1-2009给出的规则起草。 本标准附录A为规范性附录。 本标准由中国涂料工业协会提出。 本标准由中国涂料工业协会标准化委员会归口。 本标准起草单位：信和新材料股份有限公司、中国船舶重工集团公司第七二五研究所、中国涂料工
长准信息平台
业协会、中国石墨烯产业技术创新战略联盟。
本标准参与起草单位：厦门大学、中国科学院宁波材料技术与工程研究所、宁波中科银亿新材料有限公司、福建省腾龙工业公司、福建省产品质量检验研究院、厦门捌斗新材料科技有限公司。
本标准主要起草人：王书传、何文龙、李跃武、苏孟兴、齐祥昭、李力、尹立军、康新征、戴李宗、 许一婷、王立平、蒲吉斌、王芗旭、李捷、何阳、许超。
全国团体标准信息平台
I 全国团体标准信息平台
全国团体标准信息平台 T/CNCIA 01004-2017
水性石墨烯电磁屏蔽建筑涂料
1范围
本标准规定了水性石墨烯电磁屏蔽建筑涂料产品的要求、试验方法、检验规则及标志、包装和贮存等内容。
本标准适用于以丙烯酸树脂乳液（乳胶）或其他材料为基料，水为主要分散介质，石墨烯粉体材料为主要屏蔽功能材料，配以助剂、填料等制成的建筑内外墙用底漆。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1303.4一2009电气用热固性树脂工业硬质层压板第四部分：环氧树脂硬质层压板 GB/T1728一1979漆膜、腻子膜干燥时间测定法 GB/T1733—1993漆膜耐水性测定法 GB/T 1766 色漆和清漆涂层老化的评级方法 GB/T 3186 色漆、清漆和色漆与清漆用原材料取样 GB/T 6750 色漆和清漆密度的测定比重瓶法 GB/T6682一2008分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 9265 建筑涂料涂层耐碱性的测定 GB/T9268—2008乳胶漆耐冻融性的测定 GB/T 9271- 2008色漆和清漆标准试板 GB/T 9278 涂料试样状态调节和试验的温湿度（GB/T9278—2008,ISO3270:1984,IDT） GB/T 9286 色漆和清漆漆膜的划格试验 GB/T 9750 涂料产品包装标志 GB/T13491一1992涂料产品包装通则 GB18582 室内装饰装修材料内墙涂料中有害物质限量 GB24408建筑用外墙涂料中有害物质限量 GB/T 25471 电磁屏蔽涂料的屏蔽效能测量方法 JC/T412.1一2006纤维水泥平板第1部分：无石棉纤维水泥平板 JG/T210—2007建筑内外墙用底漆 T/CGIA001一2017石墨烯材料的术语、定义及代号
平台
：术语与定义
3
T/CGIA001一2017界定的以及下列术语适用于本文件。为了便于使用，以下重复列出了T/CGIA
001一2017和其他标准中某些术语和定义。
1 T/CNCIA001004-2017
3. 1
石墨烯graphene 每一个碳原子以SP杂化与三个相邻碳原子键形成的蜂窝状结构的碳原子单层。 注：是许多碳材料的构建单元。 [T/CGIA001—2017，定义3.1]
3. 2
本标准信息平台
石墨烯材料graphenematerials 由石墨烯单独或堆垛而成、层数不超过10层的碳纳米材料。 [T/CGIA001—2017，定义3.7]
3. 3
石墨烯纳米片 graphenenanosheet,GNS 至少有一个横向尺寸小于或等于100纳米的石墨烯材料。 [T/CGIA001—2017，定义3.9]
3.4
石墨烯微片 graphenemicrosheet,Ms 至少有一个横向尺寸大于100纳米的石墨烯材料。 [T/CGIA001—2017，定义3.11]
3.5
石墨烯粉体graphenepowder 由石墨烯纳米片或（和）石墨烯微片无序堆积且可以流动的聚集体。 [T/CGIA001—2017，定义3.12]
3. 6
屏蔽效能shieldingeffectiveness 在同一激励电平下，无屏蔽涂料与有屏蔽涂料时所接受到的功率或电压之比，并以对数表示。 [GB/T25471—2010，定义3.1]
3.7
水性石墨烯电磁屏蔽建筑涂料 waterborne graphene electromagnetic shielding coating for architecture
一种加有微量石墨烯粉体材料，具有屏蔽电磁波功能的水性建筑涂料。
要求
4
产品应符合表1的要求。
2 T/CNCIA 01004-2017
表1 性能要求
项目容器中状态施工性耐冻融性涂膜外观
技术指标
无硬块，搅拌后呈均匀状态
刷涂无障碍 3次循环不变质
正常 ≤2 无异常无异常 ≤2级 ≤0.5 无异常无异常 ≤10 ≥30 正常
干燥时间（表干）/h 耐水性，96h 耐碱性，72h
附着力透水性/ml 抗泛碱性，96h 抗盐析性，144h 电阻率Q/口
屏蔽效能（30MHz～1.5GHz）/dB
与下道涂层的适应性
内墙产品应符合GB18582规定外墙产品应符合GB24408规定
有害物质限量
试验方法
5
5.1取样
按GB/T3186规定取样，取样量根据试验需要确定。 5.2 试验环境
试板的状态调节和试验的温湿度应符合GB/T9278的规定。 5.3 试验样板的制备 5.3.1 试样准备
所检产品未明示稀释配比时，搅拌均匀后制板。如果所检产品标明了稀释比例，需要制板进行检验的项目，均应按规定的稀释剂比例混合均匀后制板，若稀释配比为某一范围时，应取其中间值。 5.3.2 底材的选择和处理方法
除另有商定外，按表2的规定选用底材。抗泛碱性、抗盐析性使用无石棉纤维增强水泥中密度板；电阻率、屏蔽效能选用符合GB/T1303.4一2009表3中EPCC301板的技术要求的环氧树脂硬质层压板；其余项目均使用符合JC/T412.1一2006中NAFHV级要求的无石棉水泥平板。水泥板的处理应按GB/T9271 -2008中10.2的规定进行。 5.3.3 试验样板的制备
3
