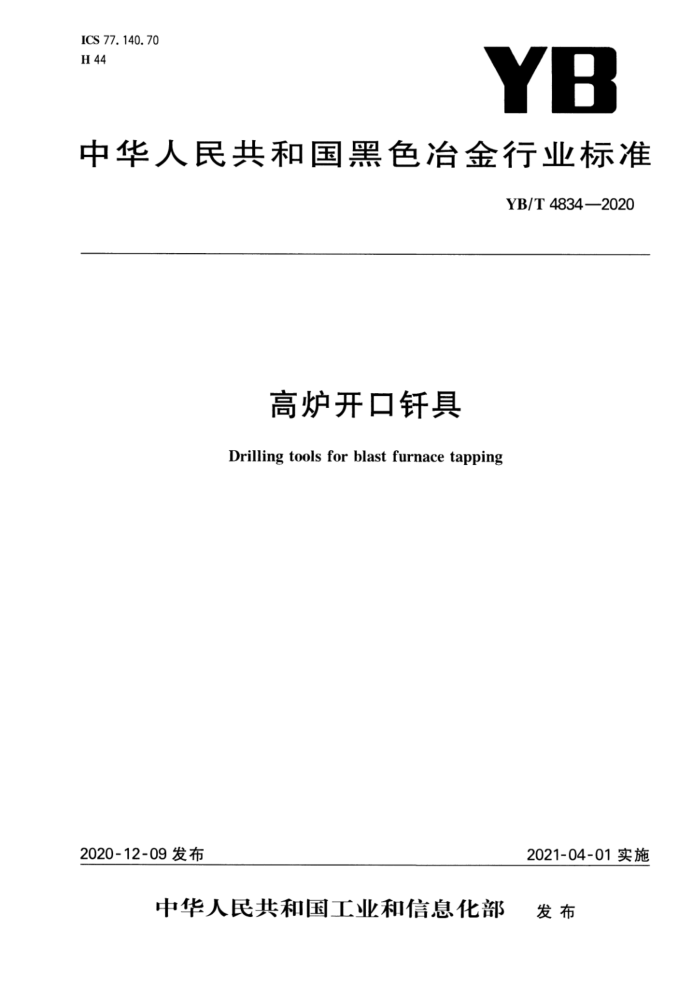

ICS 77.140.70 H 44
YB
中华人民共和国黑色冶金行业标准
YB/T 4834—2020
高炉开口钎具 Drilling tools for blast furnace tapping
2020-12-09 发布
2021-04-01实施
中华人民共和国工业和信息化部 发布 YB/T4834—2020
前言
本标准按照GB/T1.1—2009给出的规则起草本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：首钢集团有限公司、冶金工业信息标准研究院。 本标准主要起草人：徐萌、贾国利、张雪松、刘宝石、师莉、王玉婕、王伟、张小兵 YB/T4834—2020
高炉开口钎具
1范围
本标准规定了高炉开口钎具的订货内容、规格型号、外形、尺寸及允许偏差、技术要求、试验方法、检验规则、包装、标志、运输、贮存等。
本标准适用于高炉出铁口开口用钎头、钎杆、连接套。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T230.1金属材料洛氏硬度试验 金第1部分：试验方法 GB/T1301 凿岩钎杆用中空钢 GB/T 2527 矿山、油田钎头用硬质合金齿 GB/T2828.1 计数抽样检验程序 系第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 YS/T296 凿岩工具用硬质合金制品
3 订货内容
按本标准订货的合同或订单应包括下列内容： a) 标准编号； b) 产品名称； c) 产品型号； d) 规格； e) 数量； f) 材质； g) 特殊要求。
规格型号
4
4.1钎头规格型号 4. 1. 1 钎头规格型号由类型代号、钎头直径、主要尺寸等组成。图1所示为典型片状钎头剖面图。
1 YB/T4834—2020
::::::::3 ::: ::: :
D.
图1 典型十字螺纹连接钎头剖面图
4.1.2钎头类型
高炉开口用钎头主要为片状硬质合金钎头，典型图形示意图见图2。
说明： D 一钎头直径。
图2片状硬质合金钎头示意图
4.1.3钎头类型代号
钎头类型代号和螺纹形式代号见表1。
表1钎头类型代号及螺纹形式代号类型及代号
螺纹形式及代号
片状一字形
QTY
QTSR
片状三刃形
波形(R) 梯形(T)
QTS
片状十字形
QTX
片状X"形
2 YB/T4834—2020
示例：QTS48-32R
QTS 48-32
R
螺纹形式，R表示英制波形螺纹螺纹公称直径，32表示32mm 钎头大端直径，48表示48mm 类型代号，QTS表示片状十字形钎头
4.2钎杆规格型号 4.2.1钎杆规格型号由符号、螺纹公称直径、中空钢杆体形状和公称尺寸组成， 4. 2.2 钎杆代号见表2。
表2 钎杆分类及代号
单位为毫米
中空钢杆体
代号 ZGD 32-32 ZGD 38-38 ZGD 38-38T ZGD 45-45 ZGD 45-45T
分类
螺纹名义直径
横截面形状
直径尺寸 32
32 38 38 45 45
38
圆形
钎杆
45
注：ZGD表示波形螺纹钎杆；ZGD-T表示梯形螺纹钎杆。 4.3 3连接套代号见表3。
表3连接套代号
单位为毫米
代号 LJ 32 LJZ 32 LJ 38 LJZ 38 LJ 45 LJZ 45
螺纹公称直径
配用钎杆代号示例
32
ZGD 32-32
38
ZGD 38-38
45
ZGD 45-45
注：LJ表示直通式连接套；LJZ表示中止台式连接套。
5 外形、尺寸及允许偏差
5.1 钎头的外形、尺寸及允许偏差
钎头尺寸应符合表4、表5的规定，示意图见图3。
3 YB/T4834—2020
T梯形螺纹放大
R波形螺纹放大
图3波形螺纹和梯形螺纹放大
表4螺纹连接钎头尺寸 D
单位为毫米
G
D,
La
钎头类型
允许偏差
公称尺寸
45 50 55 60
R32 R38
+0. 60 0
+0. 40 0. 10
≤D-3
≤80
十字形
65 70 75 80
R38 R45
+0. 90
+0. 60 0
≤D-5
90
0
当用户要求钎头的L值超出表中的规定时，应在合同中注明。当需方要求时，也可供应其他工程尺寸的钎头。
表5 内螺纹尺寸及允许偏差
单位为毫米
R2 (r2)
Ds
D:
螺纹 D 公称
H
R(r)
Dz L2 L4
直径 基本 允许 基本 允许 基本 允许 基本 允许 L L ≤ 基本 允许 基本 允许 旋向
0
尺寸 偏差 尺寸 偏差
G2 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 R32 28.36
45 80 160 32.0
26.7
12.70
1. 5
180
5.5 ±0. 4 6.0 ±0. 4
38.2
32.5
R3835.01
55
91
+ 0. 25
+0. 2
+1. 0
左旋
190
0
0
0
2. 15
32.5
15.63
T38 34.10
+1 3 +2 55
39. 0
91
207
39
18. 47
2.25
45. 5
T45 40. 20
+1 3. 5 +2 66
91
4 YB/T 4834—2020
5.2钎杆的外形、尺寸及允许偏差 5.2.1钎杆长度应符合表6的规定。
表6钎杆长度及允许偏差
单位为毫米
长度L
代号
基本尺寸 2000~7000
允许偏差 ±10
ZGD 32-32、ZGD 38-38、ZGD 45-45
根据需方要求，经供需双方协议，可生产其他长度的钎杆。钎杆应平直，其直线度允许偏差为 1.3mm/m，钎杆整体直线度允许偏差应不大于总长度的0.13%。 5.2.2钎杆螺纹部分的尺寸及允许偏差应符合表7的规定，示意图见图4、图5。
表7外螺纹尺寸及允许偏差
单位为毫米
di
h
螺纹公称
r2
A
直径 基本 允许 基本 允许 基本 允许 基本 允许 Li
旋向
dz
L
尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 > R32 31.34
G
80 91 91 91 105
26.3
1. 5
5. 5 ±0. 4 6.0 ±0. 4
12.7
5
R38 37. 99
32.5
38.20 0,20 2. 3 +0. 20
T38
32. 0 15.63 左旋
6
T45
44.50
2. 6
37. 0 18. 47
6
注：L只适用于中止台式连接套。
说明： D 直径； d2 螺纹凸台直径： G 外螺纹公称直径；
钎杆长度；
L Li 外螺纹长度； L3 螺纹凸台长度。
图4ZGD32-32、ZGD38-38(T)、ZGD45-45(T)示意图 YB/T 4834—2020
说明： di h P 1,r2 波形螺纹圆弧半径。
外螺纹直径；螺纹高度；螺距；
图5外螺纹放大(左为波形，右为梯形)
5.2.3钎杆所用中空钢的尺寸与公差应符合GB/T1301的规定。经供需双方协商，也可供应其他尺寸的钎杆。 5.3连接套的外形、尺寸及允许偏差 5.3.1连接套内螺纹尺寸与允许偏差应符合表5的规定，示意图见图6。
21
说明： Di H P Ri ,R2 波形螺纹圆弧半径。
内螺纹直径；螺纹高度；螺距；
图6内螺纹放大（左为波形，右为梯形）
5.3.2 直通式连接套的外形尺寸与允许偏差应符合表5的规定，示意图见图7。
倒圆或倒角
倒圆或倒角
0
说明： D2- 连接套外径； G2 内螺纹公称直径；
连接套长度。
Lt
图7直通式连接套外形尺寸
6
