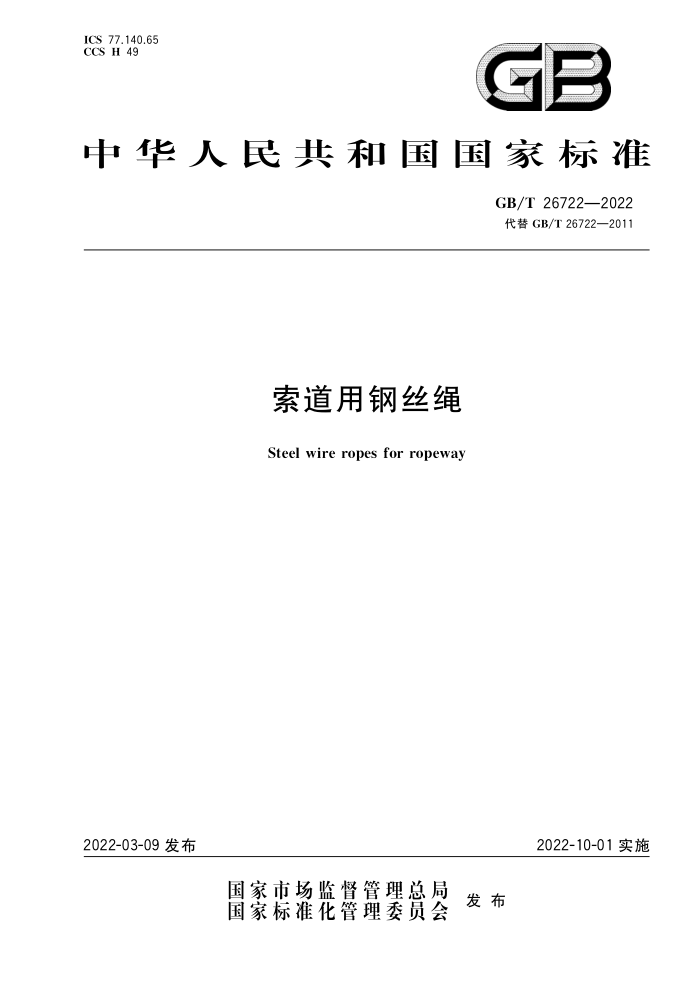

ICS 77.140.65
CCs H 49
GB
中华人民共和国国家标准
GB/T 26722—2022 代替GB/T26722—2011
索道用钢丝绳 Steel wire ropes for ropeway
2022-10-01实施
2022-03-09发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T26722—2022
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 分类
订货内容 6 钢丝绳材料技术要求 8 检查与试验方法· 0 验收· 10 选用和维护 11 包装、标志及质量证明.. 附录A（规范性） 钢丝绳力学性能表附录B（资料性） 钢丝绳公称金属横截面积附录C（资料性） 非密封钢丝绳外层钢丝直径近似计算公式附录D（规范性） 钢丝绳伸长率和弹性模量试验方法附录E（资料性） 钢丝绳选用和维护
5
18
20
21
21
22
41
43
44
45 GB/T26722—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件代替GB/T26722—2011《索道用钢丝绳》。与GB/T26722—2011相比，除编辑性改动外，主要技术变化如下：
一增加了6×V20FC、6×V33FC、6×V42FC、6×V48FC4个异形股钢丝绳典型结构（见附录A
中表A.7和表A.8)；一删除了五层全密封钢丝绳典型结构（见2011年版的表10）； —修改了6×7、6×19S、6×25F、6×26WS、6×29F、6×31WS、6×36WS、6×41WS、6×K7、6×
K19S、6×K25F、6×K26WS和6×K31WS13个钢丝绳结构直径范围（见表1，2011年版的表1)；修改了圆股和异形股钢丝绳拆股钢丝直径范围，钢丝直径范围修改为0.50≤≤4.60mm（见表6、表10、表14，2011版年的表8、表12）；
一增加和修改了部分钢丝弯曲、扭转指标，钢丝直径范围修改为0.50≤0≤4.60mm（见表6、
表10、表14，2011年版的表8、表12）；一删除了非密封钢丝绳1570、1670两个钢丝绳级（见2011年版的表20～表25）；一增加了2060、2160两个钢丝绳级（见附录A表A.1～表A.8）；一将钢丝表面状态中“镀锌”修改为“镀层”（见第6章～第8章，2011年版的第6章～第7章）；
一增加了固态聚合物绳芯（SPC)（见5.2）；一增加了异形股钢丝绳的重量系数，更改了压实股钢丝绳和密封钢丝绳的重量系数和最小破断拉力系数（见表5，2011年版的表3）；一删除了压实股钢丝绳拆股钢丝试验低值钢丝允许根数表（见2011年版的表19），增加了低值
钢丝允许根数计算方法［见7.2.7.2b)]；一增加了索道用钢丝绳使用和维护要求（见第9章）；
增加了6×V20FC、6×V33FC、6×V42FC、6×V48FC结构钢丝绳示意图（见附录A）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：鞍钢钢绳有限责任公司、贵州钢绳股份有限公司、江苏赛福天钢索股份有限公司、
昆山东岸海洋工程有限公司、江阴兴澄特种钢铁有限公司、湖北福星新材料科技有限公司、冶金工业信息标准研究院、山西工程职业学院
本文件主要起草人：赵宪海、李广宇、冷明鉴、郑立茂、杨岳民、王勇、张冬梅、白云、李龙彪、张丹、 刘修海、林柱英、王国辉、陈海燕、徐志雄、高正凯、王晶、郝起起、任翠英、王玲君、侯向东。
本文件2011年首次发布为GB/T26722一2011，本次为第一次修订。
1 GB/T26722—2022
索道用钢丝绳
1范围
本文件规定了索道用钢丝绳的分类、订货内容、钢丝绳材料、技术要求、检查与试验方法、验收、选用
和维护、包装、标志及质量证明。
本文件适用于拖牵索道、地面缆车、客运及货运架空索道等用途圆股钢丝绳、异形股钢丝绳、压实股
钢丝绳及密封钢丝绳。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 228.1 金属材料拉伸试验 金第1部分：室温试验方法 GB/T 238 金属材料线材反复弯曲试验方法 GB/T 239.1 金属材料线材第1部分：单向扭转试验方法 GB/T 1839 钢产品镀锌层质量试验方法 GB/T 2104 钢丝绳包装、标志及质量证明书的一般规定 GB/T 8358 钢丝绳实际破断拉力测定方法 GB/T 8706 钢丝绳术语、标记和分类 GB/T 15030 剑麻钢丝绳芯 GB/T 21965 钢丝绳验收及缺陷术语 NB/SH/T0387 钢丝绳用润滑脂 YB/T 081 冶金技术标准的数值修约与检测数值的判定 YB/T 4643 制绳用异形钢丝 YB/T 5343 制绳用圆钢丝
术语和定义
3
本文件没有需要界定的术语和定义。
4分类
4.14 钢丝绳按GB/T8706规定的原则进行分类，详见表1。若需方未明确提出具体钢丝绳结构，可由供方在表1同一组别内自行确定。
1 GB/T26722—2022
表 1 钢丝绳分类
直径范围 mm 6~38 10 ~42 12~46 14 ~ 46 14 ~ 48 18~48 18~60 22 ~ 68 6~38 10 ~42 12~46 14 ~ 46 18~48 18~60 22 ~68 18 ~ 32 28~42 38~52 38~60 22~36 28~46 46~58 58~70
组别 类型 类别 钢丝绳典型结构
股结构 16 199 166F12 155+510 1—77F—14 166+612 177+714 1-8-8+8-16
股捻制类型
6×7
单捻平行捻平行捻平行捻平行捻平行捻平行捻平行捻单捻平行捻平行捻平行捻平行捻平行捻平行捻平行捻多工序复合捻
6×7 6X19S 6×25F 6X26WS 6×29F 6X31WS 6X36WS 6X41WS 6×K7 6×K19S
6×19
2
圆股钢丝绳
6×36
3
16 199 166F12 155+510 166+612
6XK7
4
5
压实 6×K19 6XK25F 股钢
6×K26WS 6XK31WS
丝绳
6×K36 6×K36WS 177+714
6
6×K41WS 6×V20FC 6×V33FC
188+816
6×V25
FC-10-10 FC-11/11-11
异型股钢
丝绳 6×V33 6×V42FC FC-14/14-14 多工序复合捻
8
多工序复合捻 WSC-Z WSC-ZZ WSC-ZZZ WSC-ZZZZ...
6×V48FC
FC-16/16-16
单层全密封钢丝绳双层全密封钢丝绳三层全密封钢丝绳
密封钢丝绳
四层及以上全密封钢丝绳
对于圆股钢丝绳，股中心钢丝直径大于4.0mm时，可采用1×7结构股芯代替该中心钢丝，该中心股芯记作 车一根钢丝。
注1：不同类别及结构钢丝绳力学性能见附录A。 注2：钢丝绳填充系数见附录B。
4.2 非密封钢丝绳按捻制类型和方向分为右交互抢、左交互捻、右同向抢和左同向捻四种，如图1a）～图1d)所示。图1a)和图1b)中，绳与股捻制方向相反；图1c)和图1d)中，绳与股捻制方向相同。
2 GB/T26722—2022
Y
a）右交互捻sz
b）左交互捻zS
c）右同向捻zz
d）左同向捻ss
图1非密封钢丝绳捻制类型和方向示意图
4.3密封钢丝绳捻制方向按最外层钢丝捻向分为左捻和右捻两种。若需方无特殊要求，供方按右抢供货。 4.4非密封钢丝绳分为1770级、1870级、1960级、2060级和2160级；密封钢丝绳分为1470级、1570 级、1670级和1770级。若需其他级别钢丝绳，供需双方可在合同中约定。 4.5钢丝绳标记应符合GB/T8706规定。标记格式及内容见以下示例。
6×K31WS-FC 1960 A ZZ
34
捻制类型及方向钢丝表面状态钢丝绳级绳芯结构钢丝绳结构钢丝绳公称直径
其中：钢丝绳公称直径见附录A；钢丝绳结构见表1；绳芯类型应符合6.2规定；钢丝绳级应符合4.4规定；钢丝表面状态应符合表2规定；捻制类型及方向见图1。
5 订货内容
按本文件订货的合同应包括以下内容： a) 本文件编号； b） 产品名称； c) 结构(标记代号)； d) 公称直径； e) 钢丝绳级； 0
绳芯类型；
3
