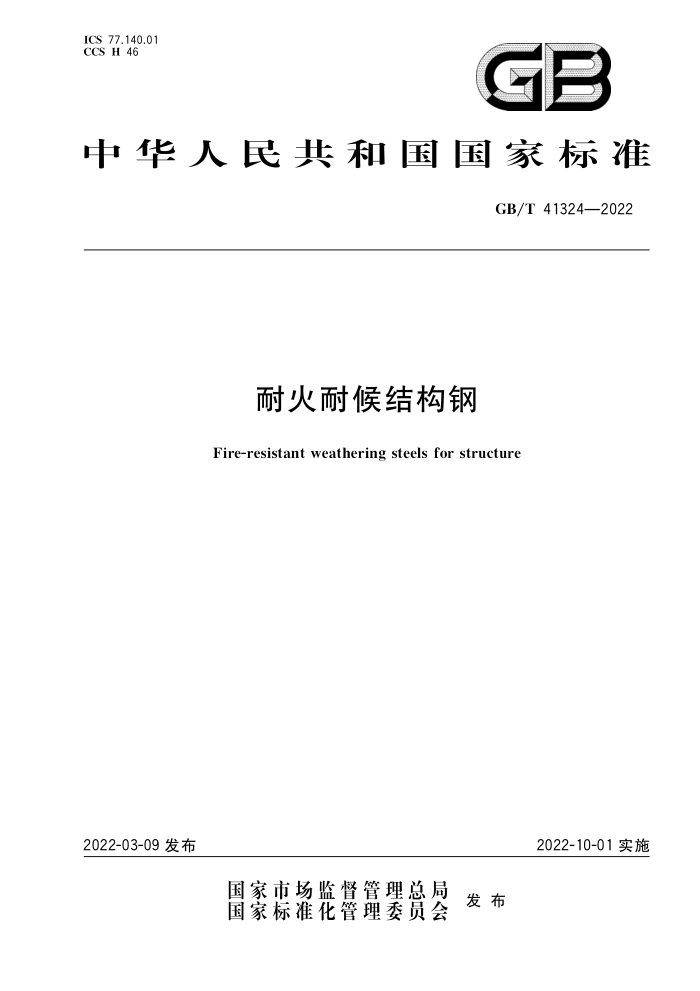

ICS77.140.01 CCs H 46
GB
中华人民共和国国家标准
GB/T413242022
耐火耐候结构钢
Fire-resistant weathering steels for structure
2022-10-01实施
2022-03-09发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 41324—2022
前言
本文件按照GB/T1.1—2020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183）归口。 本文件起草单位：首钢集团有限公司、中国电力科学研究院有限公司、中冶建筑研究总院有限公司、
鞍钢股份有限公司、南京钢铁股份有限公司、钢铁研究总院、山东钢铁股份有限公司莱芜分公司、中科西王特钢有限公司、宁波钢铁有限公司、新余钢铁股份有限公司、冶金工业信息标准研究院、河北普阳钢铁有限公司、江苏沙钢集团淮钢特钢股份有限公司、重庆顺泰铁塔制造有限公司。
本文件主要起草人：刘锟、田志红、王卫东、陈洁、吴朝晖、林田子、栾燕、管吉春、崔强、吕尚霖、 李昭东、李茂华、王中学、杨忠民、尹志钧、赵新华、胡小强、桂斌、王心禾、帅勇、黄耀、李倩、庞洪轩、 郑力宁、赵彦灵、朱永宽、和珍宝、符必川。
1 GB/T41324—2022
耐火耐候结构钢
1范围
本文件规定了耐火耐候结构钢的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质
量证明书。
本文件适用于制造一般结构和建筑结构的具有耐火性能、耐大气腐蚀性能的热轧钢板和钢带、热轧型钢
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 222 钢的成品化学成分允许偏差 GB/T223.34 钢铁及合金化学分析方法 长二安替比林甲烷磷钼酸重量法测定磷量 GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T223.14 钢铁及合金化学分析方法钼试剂萃取光度法测定钒含量 GB/T 223.17 钢铁及合金化学分析方法 二安替比林甲烷光度法测定钛量 GB/T 223.18 钢铁及合金化学分析方法 硫代硫酸钠分离-碘量法测定铜量 GB/T 223.23 钢铁及合金镍含量的测定 丁二酮分光光度法 GB/T223.26 钢铁及合金钼含量的测定 硫氰酸盐分光光度法 GB/T 223.40 钢铁及合金锯含量的测定 氯磺酚S分光光度法 GB/T223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T 223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T 223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定 管式炉内燃烧后气体容量法 GB/T 223.79 钢铁多元素含量的测定X-射线荧光光谱法（常规法） GB/T 228.1 金属材料 拉伸试验3 第1部分：室温试验方法 GB/T 228.2 金属材料 拉伸试验 第2部分：高温试验方法 GB/T 229 金属材料 夏比摆锤冲击试验方法 GB/T 232 金属材料 弯曲试验方法 GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 706 热轧型钢 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差
GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T 2970 厚钢板超声检测方法 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T5313 厚度方向性能钢板 GB/T 8170 数值修约规则与极限数值的表示和判定
1 GB/T41324—2022
GB/T11263 热轧H型钢和剖分T型钢 GB/T 14977 热轧钢板表面质量的一般要求 GB/T 17505 钢及钢产品交货一般技术要求 GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T 20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T 20125 低合金钢多元素的测定电感耦合等离子体发射光谱法 YB/T 4427 热轧型钢表面质量一般要求 YB/T 4811 热轧H型钢超声检测方法
3术语和定义
下列术语和定义适用于本文件。
3.1
耐火耐候钢 fire-resistant weathering steels for structure 通过添加适量的合金元素如钼、铜、铬等，以提高耐火性能和耐大气腐蚀性能的钢，
4牌号表示方法
4.1耐火耐候结构钢采用牌号加质量等级表示。钢的牌号由代表屈服强度“屈”字汉语拼音首字母 “Q”、规定的最小上屈服强度数值、代表“耐火耐候”的后缀英文字母“FRW”等三个部分组成；质量等级代号采用B、C、D、E代表
示例：Q550FRWE，其中： Q
屈服强度“屈”字的汉语拼音首字母；规定的最小上屈服强度数值，单位为兆帕（MPa）；
550 FRW “耐火耐候”的英文“fireresistantweathering”首字母缩写；
质量等级为E
E 4.2 当要求钢材具有厚度方向性能时，则在4.1规定的牌号加质量等级后加上代表厚度方向（Z向）性能级别的符号，如Q550FRWEZ35。
5订货内容
按本文件订货的合同或订单应包括下列内容： a） 本文件编号； b）产品类型（钢板、钢带或型钢）； c) 牌号； d) 尺寸规格及精度； e) 重量； f) 交货状态； g) 产品用途（有抗震要求时需注明）； h) 其他要求。
6 尺寸、外形和重量
6.1 1各牌号的供货尺寸范围见表1。经供需双方协商，可以供应表1之外的规格
2 GB/T 41324—2022
表1 尺寸
公称厚度 mm 钢带 ≤25.4 ≤25.4 ≤25.4 ≤25.4 ≤25.4 ≤25.4 ≤25.4 ≤25.4 ≤25.4
牌号
质量等级
钢板 ≤150.0 ≤150.0 ≤150.0 ≤150.0 ≤150.0 ≤100.0 ≤100.0 ≤80.0 ≤80.0
型钢 ≤100.0 ≤100.0 ≤100.0 ≤100.0 ≤100.0
Q235FRW Q355FRW Q390FRW Q420FRW Q460FRW Q500FRW Q550FRW Q620FRW Q690FRW
B、C、D、E
6.2 热轧钢板和钢带的尺寸、外形、重量及允许偏差应符合GB/T709的规定。 6.3 热轧型钢的尺寸、外形、重量及允许偏差应符合GB/T706或GB/T11263的规定 6.4 经供需双方协商，也可采用其他的尺寸、外形、重量及允许偏差
7 技术要求
7.1 化学成分 7.1.1 钢的牌号、质量等级及化学成分（熔炼分析)应符合表2的规定
表 2 化学成分
化学成分（质量分数）/%
牌号 质量
等级 C Si Mn P S" Cu
Cr
Ni
Mo
Al.
≤0.18 ≤0.55 ≤1.50 ≤0.030 ≤0.020 0.25~0.55 0.30~0.85 ≤0.65 0.10~0.50 ≥0.020 ≤0.18 ≤0.55 ≤1.60 ≤0.030 ≤0.020 0.25~0.55 0.30~0.85 ≤0.65 0.15~0.90 ≥0.020 ≤0.18 ≤0.55 ≤1.70 ≤0.025 ≤0.020 0.25~0.55 0.30~0.85 ≤0.65 0.15~0.90 ≥0.020 ≤0.18 ≤0.65 ≤2.00 ≤0.025 ≤0.020 0.25~0.85 0.30~1.00 ≤0.75 0.15~0.90 ≥0.020 ≤0.18 ≤0.65 ≤2.00 ≤0.025 ≤0.020 0.25~0.850.30~1.00 ≤1.50 0.15~0.90 ≥0.020 ≤0.18 ≤0.65 ≤2.00 ≤0.025 ≤0.020 0.25~0.85 0.30~1.00 ≤1.50 0.15~0.90 ≥0.020 ≤0.18 ≤0.85 ≤2.00 ≤0.025 0.020 0.25~0.85 0.30~1.20 ≤1.50 0.15~0.90 ≥0.020 ≤0.18 ≤0.85 ≤2.00 ≤0.025 0.020 0.25~0.85 0.30~1.20 ≤1.50 0.15~0.90 ≥0.020 ≤0.18 ≤0.85 ≤2.00 ≤0.025 0.020 0.25~0.85 0.30~1.20 ≤1.50 0.15~0.90 ≥0.020
Q235FRW Q355FRW Q390FRW Q420FRW Q460FRW B,C
D,E
Q500FRW Q550FRW Q620FRW Q690FRW
改善钢的性能，可添加锯、钒和钛一 一种或 -种以上的合金元素，但锯、钒、钛三种合金元素总量不应超过0.22%。 如果钢中锯、钒或钛任一种元素的最小含量不低于0.015%时，铝含量下限不适用，
当需方要求钢材保证厚度方向性能时，应符合GB/T5313的规定，
3 GB/T41324—2022
7.1.2 钢的碳当量（CEV)应符合表3的规定。 当碳含量不大于0.12%时，宜采用表3中焊接裂纹敏感性指数（Pcm）代替碳当量评价钢材的可焊性。 经供需双方协商，可指定采用碳当量或焊接裂纹敏感性指数评估钢材的可焊性，当未指定时，供方可任选其一
表3 碳当量和焊接裂纹敏感性指数
规定公称厚度（mm）的碳当量
焊接裂纹敏感性指数 Pc（质量分数）/%
CEV（质量分数）/%
牌号
质量等级 交货状态
不大于 >16~63 0.54 0.44 协商 0.56 0.46 协商 0.56 0.46 协商 0.58 0.48 协商 0.54 0.58 0.48 协商 0.56 0.58 0.48 协商 0.56 0.60 0.50 协商 0.58 0.69 0.59 协商 0.63
不大于
≤16 0.54 0.44 协商 0.56 0.46 协商 0.56 0.46 协商 0.58 0.48 协商 0.54 0.58 0.48 协商 0.56 0.58 0.48 协商 0.56 0.60 0.50 协商 0.58 0.68 0.58 协商 0.63
>63 0.54 0.44 协商 0.57 0.47 协商 0.57 0.47 协商 0.58 0.48 协商 0.56 0.58 0.48 协商 0.58 0.58 0.48 协商 0.58 0.61 0.51 协商 0.60 0.70 0.60 协商 0.65
AR TMCP N、NR AR TMCP N.NR AR TMCP N、NR AR TMCP N、NR QT AR TMCP N、NR QT AR TMCP N、NR QT AR TMCP N、NR QT AR TMCP N,NR QT
Q235FRW
0.20 协商一 0.20 协商一 0.20 协商
Q355FRW
Q390FRW
0.25 协商
Q420FRW
-
0.25 协商
BC、D、E
Q460FRW
一
0.25 协商一
Q500FRW
0.25 协商一
Q550FRW
0.32 协商一
Q620FRW
4 GB/T41324—2022
表3碳当量和焊接裂纹敏感性指数（续）
规定公称厚度（mm）的碳当量
焊接裂纹敏感性指数 Pcm（质量分数）/%
CEV（质量分数）/%
交货状态"
牌号
质量等级
不大于 >16~63 0.69 0.59 协商 0.63
不大于
≤16 0.68
>63 0.70 0.60 协商 0.65
AR
Q690FRW B、CD、E TMCP 0.58
0.32 协商
协商 0.63
NNR QT
AR - 热轧；N- 正火：NR 正火轧制；TMCP 热机械轧制：QT 火加回火。
7.1.3碳当量（CEV)由化学成分（熔炼分析)按公式（1)计算.焊接裂纹敏感指数（P）由化学成分（熔炼分析）)按公式（2)计算：
WMn Wcr+WM+Wv WNi + Wcu 6
CEV=wc +
(1)
5
15
Pem =wc + 30 wMn +Wcu+Wcr
WNi WMo wv + 5wB
Wsi
20
60 15 10
....( 2 )
7.1.4钢材的成品化学成分允许偏差应符合GB/T222的规定。 7.2冶炼方法
钢采用转炉或电炉冶炼，并应经炉外精炼。除非需方有特殊要求，冶炼方法由供方选择。 7.3交货状态
钢材以热轧（AR）、正火（N）、正火轧制（NR)或热机械轧制（TMCP)状态交货，Q420FRW及以上强度级别钢材可以调质（率火加回火，QT)状态交货
注：正火状态包含正火加回火状态，热机械轧制状态包含热机械轧制加回火状态。 7.4力学及工艺性能 7.4.1钢材的室温拉伸性能和弯曲性能应分别符合表4和表5的规定。弯曲试验后，试样弯曲外表面不应有目视可见的裂纹。
注：厚度规格在0.70mm~3.00mm范围内的钢板和钢带产品可用于制造冷弯薄壁型钢，其性能可参考本文件
规定。
5 GB/T 41324—2022
表4 室温拉伸性能
室温拉伸性能
断后伸长率 As0mm*/%
牌号 质量等级 以下公称厚度（mm）的上屈服强度 抗拉强度
R./MPa
A/%
R/MPa ≥370 ≥490 ≥510 ≥520 ≥570 ≥610 ≥670 ≥710 ≥790
公称厚度≤3mm 公称厚度>3mm
≤16 ≥235 ≥355 ≥390 ≥420 ≥460 ≥500 ≥550 ≥620 ≥690
>16 235~345 355~465 390~510 420~550 460~600 500~640 550~690 620~770 690~860
≥20 ≥16 ≥14 ≥12 ≥10 >8 >7 ≥6 >5
≥22 ≥22 ≥20 ≥19 ≥18 ≥17 ≥16 ≥14 ≥14
Q235FRW Q355FRW Q390FRW Q420FRW Q460FRW B、C、D、E Q500FRW Q550FRW Q620FRW Q690FRW
钢板和钢带的拉伸试验取横向试样，型钢的拉伸取纵向试样，当屈服不明显时，可用规定塑性延伸强度Rpo.2代替上屈服强度R。。 当钢材用于偏心支撑框架中的消能梁段时，规定的屈服强度上下限值之差应不大于100MPa d钢板和钢带厚度不大于2mm时，其断后伸长率由供需双方协商确定
表 5 弯曲性能
公称厚度/mm
180°弯曲试验 D=2a D= 3a
≤16 >16
钢板和钢带取横向试样，型钢取纵向试样。 D为弯曲压头直径，a为试样厚度或直径，试样宽度b≥35mm。
当钢材用于制作有抗震要求的建筑结构构件时，其屈强比应符合表6的规定。经供需双方协
7.4.2 商，也可采用其他的屈强比，
表 6 屈强比
屈强比 R.H/Rm ≤0.83 ≤0.83 ≤0.85 ≤0.85 ≤0.85 ≤0.85
牌号 Q235FRW Q355FRW Q390FRW Q420FRW Q460FRW Q500FRW
质量等级
B.C、D、E
当钢材用于偏心支撑框架中的消能梁段时，届强比不大于0.80。
6
