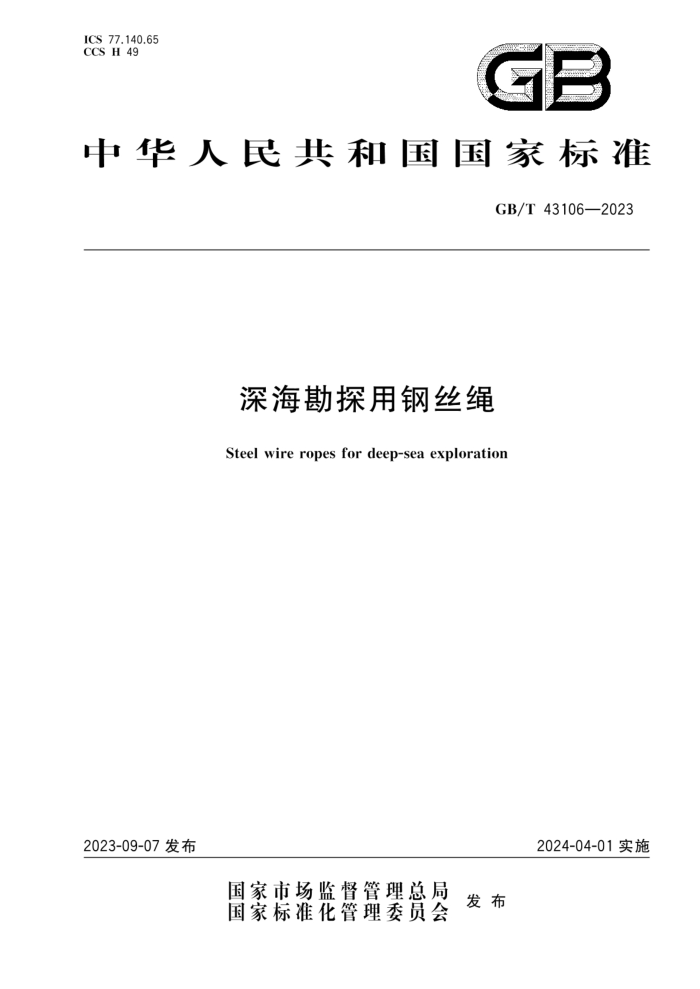

ICS77.140.65 CCS H 49
GB
中华人民共和国国家标准
GB/T43106—2023
深海勘探用钢丝绳
Steel wire ropes for deep-sea exploration
2024-04-01实施
2023-09-07发布
国家市场监督管理总局
国家标准花管理委赏会 发布 GB/T43106—2023
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 分类 5
订货内容 6 材料 7 技术要求 8 检验· 9 试验· 10 验收方法 11 包装、标志及质量证明书... 12 仲裁 13安全、使用和维护。 附录A（规范性） 典型结构、直径、参考重量及强度级别钢丝绳破断拉力对照表附录B（资料性） 拆股试验参考文献
11
12
13
13
13 13
14
25
27 GB/T43106—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 可第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：江苏狼山钢绳股份有限公司、咸阳宝石钢管钢绳有限公司、江苏赛福天钢索股份
有限公司、巨力索具股份有限公司、江苏神王集团钢缆有限公司、贵州钢绳股份有限公司、中国科学院海洋研究所、冶金工业信息标准研究院
本文件主要起草人：邓海燕、顾小建、任翠英、王玲君、闫保国、杨岳民、杨超、黄玮颜、郑立茂
姜金光、张毅、陈延菘、冷明鉴、张璇、高正凯、崔海静、黄建明、杨正延、张宗兵、李清平、林柱英、艾金腾、 苏頔瑶、王勇。
I GB/T43106—2023
深海勘探用钢丝绳
1范围
本文件规定了直径为6mm～25mm不同结构的深海勘探用钢丝绳（以下简称“钢丝绳”)的分类、
订货内容、材料、技术要求、检验、试验、验收方法、包装、标志及质量证明书、仲裁、安全、使用和维护。
本文件适用于深海地质勘探、调查、观测以及海洋环境监测和监视用钢丝绳。
2 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 265 石油产品运动黏度测定法和动力黏度计算法 GB/T 470 锌锭 GB/T 1839 钢产品镀锌层质量试验方法 GB/T 2104 钢丝绳包装、标志及质量证明书的一般规定 GB/T 2976 金属材料线材缠绕试验方法 GB/T 4354 优质碳素钢热轧盘条 GB/T 5972 起重机 钢丝绳 保养、维护、检验和报废 GB/T 8358 钢丝绳 实际破断拉力测定方法 GB/T 8706 钢丝绳 术语、标记和分类 GB/T21965 钢丝绳 验收及缺陷术语 GB/T29086 钢丝绳 安全使用和维护 GB/T 31979 钢丝绳 旋转性能测定方法 SH/T 0081 防锈油脂盐雾试验法 YB/T081 冶金技术标准的数值修约与检测数据的判定 YB/T4613—2017 钢丝绳用油脂
3 3术语和定义
GB/T8706界定的术语和定义适用于本文件。
3.1
直径通条均匀性 uniformity of diameter strip 钢丝绳交货长度内实测直径的均匀性。
3.2
减径率diameterreductionrate 钢丝绳在轴向施加两种不同载荷，其测量直径的变化值与低载荷时钢丝绳测量直径的比值。
3.3
稳定化处理 stabilizing treatment 为减少钢丝绳的内应力，增加其结构稳定性和抗旋转性能，采用的短时热处理、压实或预张拉等处
1 GB/T43106—2023
理措施。 3.4
钢丝芯 steelwirecore;SWC 钢丝绳中作为绳芯的单根钢丝。
4分类
4.1钅 钢丝绳按钢丝表面状态分为光面钢丝绳、B级镀层钢丝绳和A级镀层钢丝绳。 4.2 2钢丝绳按抗拉强度级别分为：1770、1960、2160、2360四个级别。若需方有特殊要求时，由供需双方协商并在合同中注明。 4.3钢丝绳按类别分类应符合GB/T8706规定，其类别、典型结构和直径范围见表1。 4.4 钢丝绳按捻制类型及捻制方向分为右交互捻（sZ)、左交互抢（zS）、右同向捻（zZ)和左同向抢（sS）四种，见图1。
表1 钢丝绳类别、典型结构和直径范围
外层股
钢丝绳外层 股的
典型结构
公称直径范围 mm
组别 类别
股数 层数 钢丝数 外层钢
钢丝
钢丝绳
股
股数
丝数 层数
18×7 18X7(EP) 18XK7 18×K7(EP) 15X7:IWRC 15X 7:EPIWRC 15×K7:IWRC(K)
(1-6) 6~25
1 18×7
17~18 10~12 2 5~9 4~8
1
2 18×K7
6~25
(1-6)
3 23X7
8~25
(1-6)
21~27 15~18 2 5~9 4~8
-
4 23XK7
15XK7:EPIWRC(K) (1-6) 8~25 24(W)×7-SWC
5 24X7
24(W)×7(EP)-SWC (1-6) 6~25 24(W)XK7-SWC
19~28 11~12
5~9 4~8
3
6 24XK7
6~25
(1-6)
24(W)XK7(EP)-SWC
35(W)X7 35(W)×7(EP)
(1-6) 8~25
7 35(W)×7
40(W)X7 40(W)×7(EP)
27~40 15~18 3 5~9 4~8
1
35(W)XK7 35(W)XK7(EP) 40(W)×K7 40(W)XK7(EP)
8~25
8 35(W) X K7
(1-6)
2 GB/T43106—2023
表 1 钢丝绳类别、典型结构和直径范围（续）
外层股
钢丝绳
典型结构
公称直径范围 mm 6~18 6~18 6~18
组别 类别
股数 外层 股的 外层钢 钢丝
股
股数 层数 钢丝数 丝数 层数
钢丝绳
9 3X19 10 3XK19 11 K3XK19 12 3X36 13 3XK36 14 K3XK36
3X19S 3XK19S K3XK19S 3X36WS 3XK36WS K3XK36WS
(199) (1-99) (199)
15~26 7~12 23
(1-77+714) 10~25 (177+714) 10~25 (177+714) 10~25
27~49 12~18
注1：“典型结构”一列中，股结构后面标记了“（EP)”的钢丝绳为多层股阻旋转钢丝绳的内层绳上包覆聚合物，在
内、外层之间形成了衬垫的钢丝绳。 注2：本表中未列出的钢丝绳结构可由供需双方协商，按本文件执行。如果需方没有明确要求某种结构钢丝绳
时，在同一类别内，结构的选择由供方确定。
左交抢（S）
有交丘格（sz)
右同向越（Z)
左同向挖（sS）
图1 钢丝绳捻制类型及方向示意图
5 订货内容
按本文件订货的合同或订单包括以下主要内容：
本文件编号； b) 产品名称；
a)
钢丝绳结构； d) 钢丝绳公称直径； e) 钢丝绳捻制类型及方向； f) 钢丝绳表面状态； g) 钢丝绳级别或最小破断拉力；
c)
数量（长度)；
h)
3 GB/T43106—2023
i) 其他要求。
6 材料
6.1 制绳用钢丝 6.1.1 原材料
钢丝所用原材料应符合GB/T4354或技术协议的要求 6.1.2 直径及允许偏差
直径大于0.5mm的钢丝用精度0.01mm千分尺测量，直径小于或等于0.5mm的钢丝用精度为 0.001mm精度的千分尺测量。
钢丝的实测直径是指同一横截面互相垂直的方向上，两次测量所得直径的算术平均值，其允许偏差应符合表2的要求。
在钢丝同一横截面上最大直径与最小直径之差为钢丝的不圆度，其值应不大于钢丝公称直径的公差之半。
表2 钢丝实测直径允许偏差
单位为毫米
钢丝允许偏差
钢丝公称直径8
A级镀层
光面、B级镀层
0.20≤8<0.50 0.50≤8<1.60 1.60≤8<2.40
±0.005 ±0.01 ±0.02
±0.03 ±0.04
6.1.3 表面质量
钢丝表面应无锈蚀、竹节、拉毛等影响性能的缺陷。 6.1.4 镀层 6.1.4.1 镀层材料和方式
镀层材料应选用GB/T470中Zn99.995牌号的锌或需方要求的其他镀层材料（如锌铝合金等）；钢丝镀层方式应采用热浸镀。 6.1.4.2 镀层重量
钢丝镀层重量应符合表3的规定。若需方有其他镀层重量要求时：由供需双方协商在合同中注明
4
