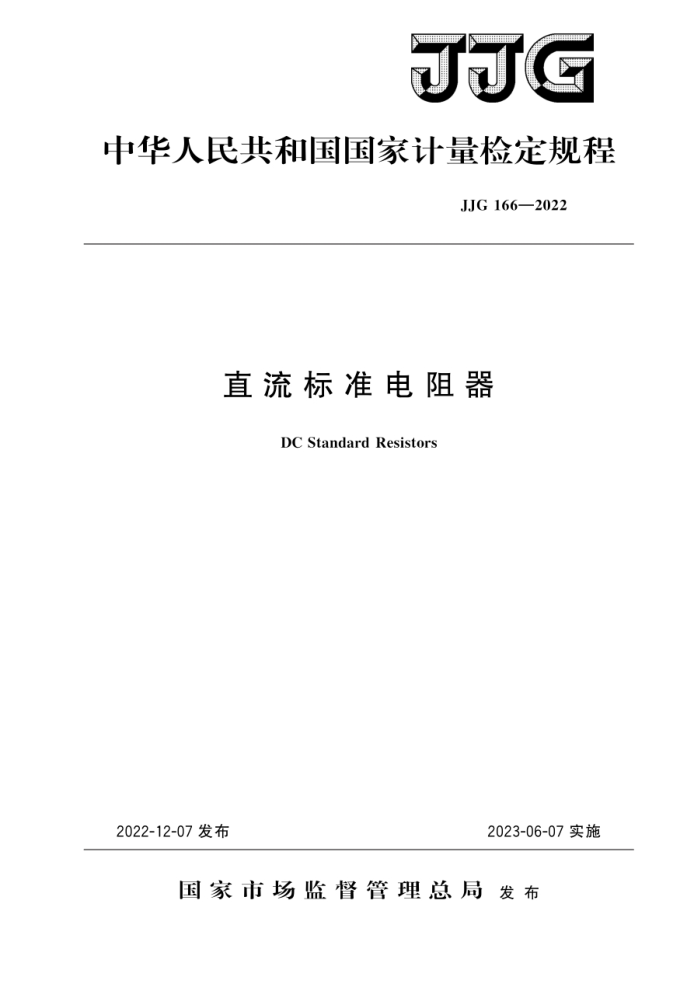

JJG 166-2022 直流标准电阻器检定规程 JJG
中华人民共和国国家计量检定规程
JJG 166—2022
直流标准电阻器
DC Standard Resistors
2023-06-07实施
2022-12-07发布
国家市场监督管理总局发布 JJG 166—2022
直流标准电阻器检定规程
JJG 166—2022 代替JJG166一1993 直流标准电阻部分
VerificationRegulationof DC
Standard Resistors
归口单位:全国电磁计量技术委员会主要起草单位:中国计量科学研究院
上海市计量测试技术研究院北京市计量检测科学研究院
参加起草单位:辽宁省计量科学研究院
国网山东省电力公司营销服务中心(计量中心)
本规程委托全国电磁计量技术委员会负责解释 JJG166—2022
本规程主要起草人:
梁波 (中国计量科学研究院)邵海明(中国计量科学研究院)来磊(上海市计量测试技术研究院)张磊 (北京市计量检测科学研究院)
参加起草人:
冯建(上海市计量测试技术研究院)梁国鼎(辽宁省检验检测认证中心)范巧成上国网山东省电力公司营销服务中心(计量中心) JJG166—2022


引言
(Ⅱ) (1) (1 ) (1) (3) (3) (3) (4) (4) (5) (5) (5) (7) (7) (7) (7) (9) (13) (13) (14) (16) (17) (19)
范围· 2 引用文件 3 术语· 4 概述· 5计量性能要求· 5.1基本误差· 5. 2 偏差 5.3准确度等级 6通用技术要求. 6. 1 外观及结构要求· 6.2 电阻器的温度、相对湿度和功率的使用条件和参比条件 6.3 绝缘电阻 6. 4 温度影响· 7计量器具控制. 7.1检定条件 7. 2 检定项目和检定方法 7. 3 检定结果的处理 7. 4 检定周期:附录A 检定原始记录格式附录B 检定证书/检定结果通知书内页格式(第2页)附录 C 检定证书/检定结果通知书检定结果页式样(第3页)附录D 工作基准电阻成组传递一等标准电阻量传说明
1
T JJG166—2022
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》 和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程制定工作的基础性系列规范。
本规程是对JJG166一1993《直流电阻器》进行修订的。与JJG166一1993相比,除编辑性修改外,有关技术部分的变化主要如下:
由于直流电阻箱已独立为JJG982《直流电阻箱》,直流高压高值电阻器已独
立为JJG1072《直流高压高值电阻器》,此次修订只保留直流标准电阻器检定;
增加了术语;删除了绝缘强度试验;一基本误差的检定删除了累积差值法;一删除了环境温度引起的变差试验;删除了相对湿度引起的变差试验;删除了电阻器自热引起的变差。
-
二等标准电阻的定等周期定为连续两次周期本规程的历次版本发布情况为:
JJG166—1993; JJG166—1984。
II JJG166—2022
直流标准电阻器检定规程
1范围
本规程适用于工作电压不大于1kV的下列直流标准电阻器的首次检定、后续检定和使用中检查:
电阻工作基准器(组),包括标称值为12的基准器和10-32,10-22,10-12 102,1022,1032,1042,1052共8个电阻基准器组成的基准组;
等电阻标准器,包括标称值为10-3Q,10-22,10-1Q,1Q,10Q,102Q, 1032,10+2,1052,10°2,10°2的电阻标准器共11个;
二等电阻标准器,包括标称值为10-3Q,10-22,10-1Q,12,10Q,1022, 1032,1042,1052,10°2,102,10°2和10°2的电阻标准器共13个;
0.0005级及以下等级的电阻工作计量器具,包括标称值为10-42,10-32, 1022,10-1,12,10102,1032,102,105,106,10,1082 102,1012,10112,10122,10132,10142共19个。
除以上量值的单值标准电阻器可参照本规程执行。 本规程不适用于: a)仅作为电量比率器的单值或多值电阻器和单盘或多盘十进电阻器,如哈蒙量具、
直流电阻箱、分压器、分流器等;
b)仅在电路中作永久性安装元件的电阻器及仅作调节用的电阻器; c)在交流或脉冲电路中使用的电阻器; d)仅作为电测仪器附件而不能单独使用的串联或并联电阻器; e)有源电阻器; f)工作电压大于1kV的高值电阻。
2引用文件
本规程引用了下列文件: JJG2051直流电阻计量器具检定系统表 JJF1094测量仪器特性评定 JB/T8225一1999实验室直流电阻器凡是注日期的引用文件,仅注日期的版本适用于该规程;凡是不注日期的引用文
件,其最新版本(包括所有的修改单)适用于本规程。 3术语
JB/T8225一1999中确定的术语和定义(“误差”除外)适用于本规程。 3.1连接点pointofconnection
既用于连接电流,又用于连接电位的单只端钮或其中一只用于连接电流,另一只用
1 JJG166—2022
于连接电位的一对端钮 3.2单值电阻器singleresistor
在两个连接点之间具有明确电阻值的电阻器。
3.3泄漏电流屏蔽leakagecurrentscreen
将泄漏电流引到大地或固定点的导电通路,这样使其不通过电阻器或测量线路的其他部分。 3.4静电屏蔽 electrostaticscreen
用来保护被其保卫的空间不受外界的静电影响。金属箔、密孔金属网或导电涂层形式的防护罩。 3.5标称值 nominalvalue
单值电阻器的标明数值及单位。
3.6实际值actualvalue
由国家测量标准传递得到的值
3.7检定值certifiedvalue
在注明有效日期的检定证书上,包括不确定度的实际值。 3.8基准值fiducialvalue
为了规定电阻器的准确度,涉及电阻器误差的一个单值。 注:对工作基准器,一等电阻标准器,二等电阻标准器,0.0005级~0.01级的电阻工作计量器
具,基准值为上次检定实际值;对0.02级~20级的电阻器,基准值为其标称值。
3.9影响量influencequantity
易于引起电阻器阻值不希望有变化的量。 注:通常影响量包括环境温度和湿度、位置和功耗等。在适当的表中要给出这些量的参比范围
和标称使用范围。
3.1o参比条件referenceconditions
影响量的规定条件。在该条件下,电阻器满足基本误差要求,每个影响量的参比条件可以是一个固定单值,也可以是一个数值范围。
注:JJF1001中为“参考条件”。 3.11基本误差intrinsicerror
在参比条件下确定的误差。 注:本规程中基本误差为参比条件下基准值减去实际值所得到的差值,可以用相对值表示。对
工作基准器、一等电阻标准器、二等电阻标准器、0.0005级~0.01级的电阻工作计量器具,通常用年稳定性考核,年稳定性二实际值一基准值,基本误差二一年稳定性。
3.12偏差deviation
实际值减去标称值得到的差值。 3.13变差variation
当某一影响量相继取两个规定值,而其他影响量都保持在其参比条件下时,所测得的两个实际值之间的差值。以基准值的首分数或科学计数法表示 3.14基本误差极限maximumintrinsicerror
允许的最大基本误差值。
2
