JJG

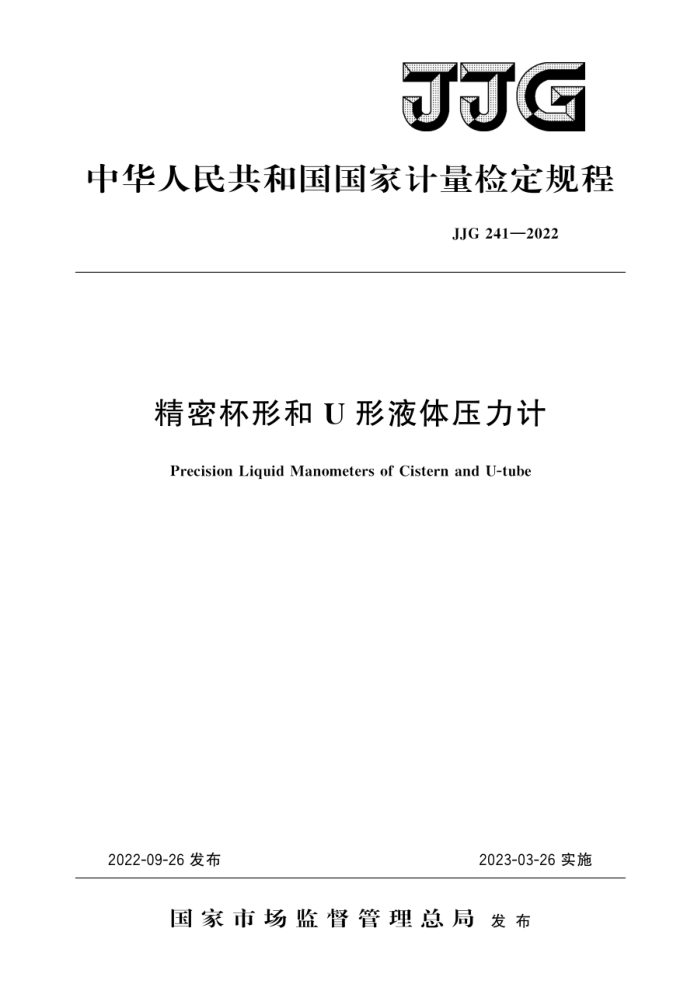

中华人民共和国国家计量检定规程
JJG 241—2022
精密杯形和U形液体压力计
Precision Liquid Manometers of Cistern and U-tube
2022-09-26发布
2023-03-26实施
国家市场监督管理总局发布 JJG241—2022
精密杯形和U形液体
压力计检定规程 Verification Regulation of Precision Liquid Manometers of Cistern and U-tube
JJG241—2022 代替JJG241—2002
归口单位：全国压力计量技术委员会主要起草单位：天津市计量监督检测科学研究院
河南省计量科学研究院
参加起草单位：山西省计量科学研究院
中环天仪股份有限公司
本规程委托全国压力计量技术委员会负责解释 JJG 241—2022
本规程主要起草人：
郭知明 天津市计量监督检测科学研究院杜寅飞 天津市计量监督检测科学研究院孙晓全 河南省计量科学研究院
参加起草人：
崔尧尧 天津市计量监督检测科学研究院王延昭 河南省计量科学研究院张金亮 山西省计量科学研究院陈维琨 中环天仪股份有限公司 JJG241—2022
目 录
引言 1 范围 2 引用文件
(II) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (7) (7) (8) (9) (10) (11) (12) (13)
术语和计量单位.. 3.1术语. 3.2计量单位.
3
概述计量性能要求
4 5 5.1准确度等级、最小分度值和量程，
.:
5. 2 示值误差： 5. 3 零位误差.· 6通用技术要求. 6.1外观要求...
密封性 6.3耐压强度. 7 计量器具控制 7. 1 检定条件. 7. 2 检定项目. 7. 3 检定方法·. 7. 4 检定结果的处理. 7. 5 检定周期· 附录A 精密杯形和U形液体压力计检定记录格式. 附录B 精密杯形和U形液体压力计检定证书内页格式附录C 精密杯形和U形液体压力计检定结果通知书内页格式附录D 中国部分城市重力加速度数值表. 附录E 空气密度与大气压力和环境温度换算系数表附录F 纯水在标准大气压下的密度值表
6.2
I JJG241—2022
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、 JF1008《压力计量名词术语及定义》、JJF1059.1《测量不确定度评定与表示》共同构成本规程修订工作的基础性系列规范。
本规程是对JJG241一2002《精密杯形和U形液体压力计》进行的修订。与 JG241一2002相比，除文字编辑性修改外，主要技术要求变化如下：
一增加了相关术语描述；一量程做了适当调整；一增加了相关外观要求描述； -一标准器的最大允许误差绝对值与0.2级和0.4级被检压力计最大允许误差绝对
-
值的比值由1/3改为1/4。
本规程的历次版本发布情况为：
JJG241—2002; JJG241—1981。
II JJG241—2022
精密杯形和U形液体压力计检定规程
1范围
本规程适用于以去离子水为工作介质的精密杯形和U形液体压力计的首次检定、 后续检定和使用中检查。
2引用文件
本规程引用了下列文件： JJG1008一2008压力计量名词术语及定义 JB/T6803.2液体压力计精密杯形U形压力计凡是注日期的引用文件，仅注日期的版本适用于本规程；凡不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1液体式压力计liquidmanometer
利用液体自重产生的压力与被测压力相平衡的原理制成的压力计。 ［来源：JJF1008—2008，定义3.1]
3.1.2U形液体压力计U-tubeliquidmanometer
示值管为U形结构，用于测量压力的液体式压力计。 ［来源：JJF1008—2008，定义3.2]
3.1.3单管［杯形］液体压力计one-tubeliquidmanometer
U形管的一边示值管做成杯形容器，并将单管与杯形容器的内径保持一定比例的液体式压力计。
［来源：JJF1008—2008，定义3.3］ 3.2计量单位
压力计使用的法定计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa等。
4概述
由于液体在常压下可流动而不可压缩的特性，当被测压力作用于精密杯形和U形液体压力计（以下简称压力计）某一端液面时，使液体产生流动，造成连通器内两端液面的位置发生改变。当两液面之间的液注高度差产生的压力与被测压力相等时液体停止流动，达到平衡状态。利用公式（1）可计算出被测压力：
(1)
p=pgh
式中： p--被测压力值，Pa;
1 JJG241—2022
表1 准确度等级、最小分度值和量程的关系最小分度值/mm
量程/kPa
准确度等级
0. 2 0. 5 y
0. 05 0. 2 0. 4
2，4，6，8，10，12,16
5. 2 示值误差
压力计的示值误差，其值应不超过表2的规定。
表2最大允许误差
准确度等级
最大允许误差（量程的百分数）
0. 05 0. 2 0. 4
±0.05 ±0. 2 ±0. 4
5. 3 零位误差
压力计的零位误差，其值应不超过表3的规定。
表3 零位误差
零位误差允许值/Pa
准确度等级
量程：2kPa，4kPa 量程： 6kPa,8kPa 量程：10kPa，12kPa，16kPa
0. 05 0. 2 0. 4
±1 ±2 ±3
±1. 5 ±3 ±5
±2 ±4 ±6
6 通用技术要求 6.1 外观要求 6.1.1 压力计可见部分应无明显的瑕疵、划痕及影响计量性能的缺陷。 6.1.2 压力计测量玻璃管应均匀、透明、内外壁光滑，不得有影响读数的瑕疵，且管壁无粘滞工作介质现象。 6.1.3压力计刻度标尺板面应平直，宽度应均匀，不应有影响外观和读数的缺陷，并且刻线、数字、标度单位应清晰，涂、镀层应牢固。 6.1.4对台式压力计应有水平指示装置和水平调节装置， 6.1.5压力计应有如下标识：产品名称、仪器型号、准确度等级、测量范围、工作介质、制造单位（或商标）和出厂编号。 6.2密封性
压力计在测量上限压力120%的条件下承受10min的密封性试验。 第5min后，压力示值不应有明显变化。 6.3 耐压强度
3
