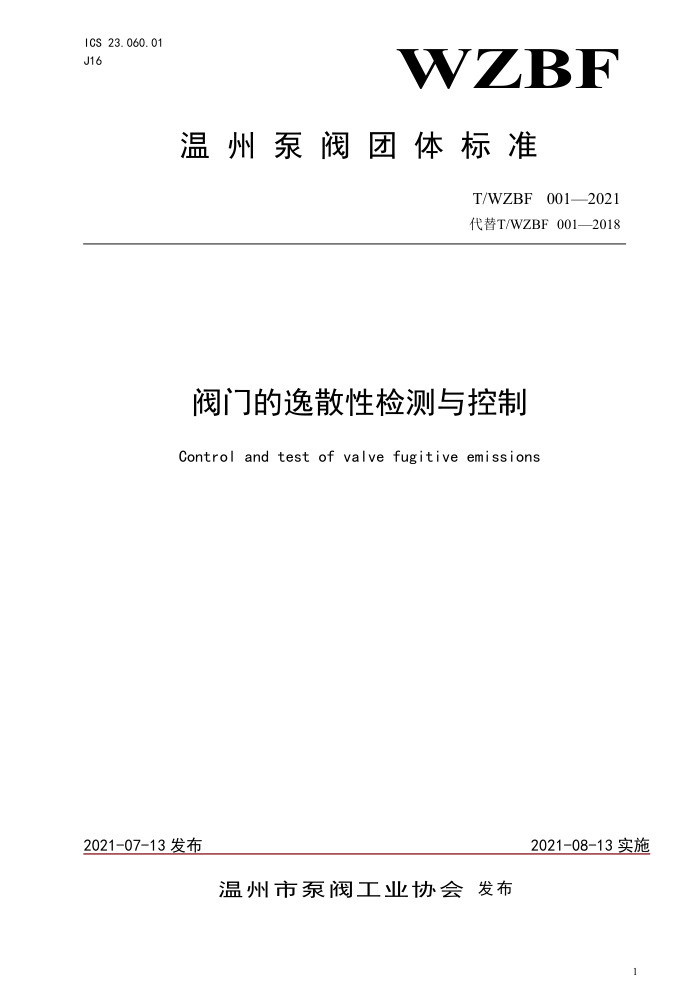

ICS 23.060.01 J16
WZBE
温州泵阀团体标准
T/WZBF 001—2021 代替T/WZBF001—2018
阀门的逸散性检测与控制
Control and test of valve fugitive emissions
2021-07-13 发布
2021-08-13实施
温州市泵阀工业协会发布 T/WZBF001—2021
目 次
前 言引 1范围. 2规范性引用文件 3术语与定义 3.1逸散性fugitive emission 3.2泄漏量leakage 3.3泄漏率leakrate 3.4局部泄漏量localleakage. 4基本要求 5检验. 5.1阀门制造厂的检验， 5.2买方检验. 6试验检测实施 6.1试验阀门的准备 6.2试验条件 7试验分类和等级鉴定 7.1阀杆密封泄漏量的测量 7.2阀体密封泄漏量的测量 7.3密封等级鉴定 8实施控制 8.1阀杆密封处的结构和选材 8.2阀体中法兰垫片. 9标志. 10阀门的合格证书和再试验 10.1合格证书 10.2再试验附录A. （规范性附录）使用吸气法的泄漏测量方法 A.1范围. A. 2 术语和定义 A. 3 原理. A. 4 设备 A. 5 试验要求 A.6 逸散的测量
II III
Y
Y
Y
Y
L
L
L
1 T/WZBF001—2021
前言
本标准依据GB/T1.1-2009给出的规则进行起草，本标准参照引用了GB/T26481-2011中的检验、试验、密封等级和附件的相关内容，增加了基本要
求和实施控制的具体条款。
本标准由温州市泵阀工业协会提出并归口。 本标准由浙江石化阀门有限公司牵头组织制订。 本标准主要起草单位：浙江石化阀门有限公司、温州市泵阀工业协会、保一集团有限公司、江南阀
门有限公司、浙江力诺流体控制科技股份有限公司、慎江阀门有限公司、维都利阀门有限公司、埃尼斯阀门有限公司、温州市金星阀门有限公司、良工阀门集团有限公司、凯喜姆阀门有限公司、方圆阀门集团有限公司、五洲阀门有限公司、精工阀门有限公司、奥工阀门有限公司、浙江中信阀门有限公司、温州金波阀门有限公司、新海阀门有限公司、浙江新海检测有限公司。
本标准主要起草人：项永安、项光洪、储嵩、章魁胜、王挺文、张晓忠、王晓峰、陈晓宇、智佐长、 夏成锐、黄光文、金进星、黄爱义、章成选、张荣伟、汪春臣、杨杰、张雄杰、杨选建、杨选成、金云和、于严纲、李保升。
本标准为首次发布。 本标准由温州市泵阀工业协会负责解释。
II T/WZBF 001—2021
引言
阀门是控制流体的管路附件，流体主要包括水、气体、油品、化工原料等，这些介质中有的有毒易燃、易爆，如果从阀门部分外漏，不仅会对装置产生危害，还会对大气环境造成污染。随着人类文明的提升和对绿色环保的重视，阀门用户对阀门制造商提出了防止阀门外漏的严格要求。
2006年国际标准化组织制订了IS015848-2《阀门的逸散性试验》，我们国家在2011年也制订了 GB/T26481《阀门的逸散性试验》。标准虽然已经发布多年，但由于阀门逸散性的检测比较麻烦，不仅要用氨质谱检漏仪系统，要有专人操作，还要消耗大量的氨气，也就是说检测成本较高，所以普及率较低。目前温州只有少数的厂家具有阀门逸散性检测手段，绝大多数阀门厂的产品都不能检测，不能保证阀门不外漏，与文明生产、环保产品有较大差距。2015年新版的美国石油学会API600和API602标准，都引入API624和API622标准，并将升降杆阀门柔性石墨填料的逸散性试验纳入标准的型式试验内容，而且将泄漏率不超过100ppmv定为合格。将来我国阀门标准的修订、石油化工行业用户的要求，阀门的出口等，都将对阀门企业提出新的挑战。
温州是中国阀门重点产业集聚基地之一，温州泵阀工业协会组织制订该标准，扩大宣传推广，适应新形势，使阀门制造企业提高对阀门逸散性检测的认识，增加投资，完善检测手段，设计低泄漏产品结构，采购符合标准的填料和垫片，使阀门逸散性得到有效控制，满足标准要求，为用户提供优质环保产品。
I T/WZBF001—2021
阀门的逸散性检测与控制
1范围
本标准规定了阀门逸散性检测与控制的基本要求、检验、试验、试验分类和等级鉴定、实施控制、标志、阀门的合格证书和再试验及使用吸气法的泄漏测量方法。
本标准适用于工作温度为-29℃～538℃，公称尺寸≤DN600，公称压力≤PN250或CLASS1500的有逸
散性要求的阀门。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 13871 密封元件为弹性体材料的旋转轴唇形密封圈 GB/T13927 工业阀门压力试验 GB/T 26480 阀门的检验和试验 GB/T 26481 阀门的逸散性试验 JB/T 1712 阀门零部件填料和填料垫 JB/T 5208 阀门零部件隔环 JB/T 6617 阀门用柔性石墨填料环 技术条件 JB/T 7370 柔性石墨编制填料 JB/T 10507 阀门用金属波纹管 HG/T 20610 钢制管法兰用缠绕式垫片（欧洲体系） HG/T 20611 钢制管法兰用具有覆盖层的齿形组合垫（欧洲体系） HG/T20612 钢制管法兰用金属环形垫（欧洲体系） HG/T 20631 钢制管法兰用缠绕式垫片（美洲体系） HG/T 20632 钢制管法兰用具有覆盖层的齿形组合垫（美洲体系） HG/T 20633 钢制管法兰用金属环形垫（美洲体系）
：术语与定义
3
下列术语和定义适用于本文件。
3. 1
逸散性fugitiveemission 任何物理形态的任意化学品或化学品的混合物，其从工业场所的设备中发生的非预期的或隐蔽的泄
露现象。 3.2
泄漏量leakage 在规定试验条件下，通过被试验阀门的阀杆密封处或阀体密封处所逸出的试验介质量，其表现为浓
度或泄漏率。 3.3
泄漏率leakrate 试验介质的质量流率，表述为毫克每秒米阀杆周长[mg／（s·m）］。
1 T/WZBF001—2021 3.4
局部泄漏量localleakage 在泄漏源处采用探针所测出的试验介质泄漏量。
4基本要求
4.1检测单位应具备与逸散性检测业务需求相匹配的检测能力，建立并实施测量管理体系 4.2逸散性检测设备应符合GB/T26481的有关规定，满足检测范围和精度的要求，并按国家有关规定进行定期检定或校准。 4.3检测人员应按照检测单位建立的逸散性检测技能考核培训合格，或持有覆盖检测项目的第三方作业资格证书 4.4对体积含量有要求的试验介质，应在试验前对体积含量检测合格，或取得供应商出具的合格证明。 4.5检测环境应满足环境温度、湿度、风速等影响因素的控制要求。
5检验
5.1阀门制造厂的检验 5.1.1阀门制造厂应制定能满足阀门逸散性要求的制造、检验书面程序。 5.1.2阀门制造厂应按其书面程序的规定对阀门逸散性有影响的零件、尺寸、装配等进行检验， 5.2买方检验
5.2.1在阀门制造厂内的检验
如买方在订货合同中规定，需要在制造厂检验阀门，则买方检验员在所订阀门制造期间可随时进入厂内进行检验。 5.2.2检验通知
买方要求检验时，阀门制造厂应根据所要求的试验项目在检验前7日，按订货合同所列地址通知买方。 5.2.3检验范围
如果在订货合同中没有规定其他附加项目，买方的检验应限于以下内容： a）按订货合同规定，使用非破坏性检验工具和方法，在装配过程中对阀门进行检验： b）逸散性试验； c）其他的补充检验（见5.2.4)； d）审查加工记录。 注：所有的检验均应根据相应标准编制的书面程序进行。
5.2.4补充检验
其他的补充检验是在订货合同有规定时才进行，具体要求按买卖双方商定的程序和要求进行，检验应在买方检验员目赌下由制造厂进行。
试验检测实施
6
