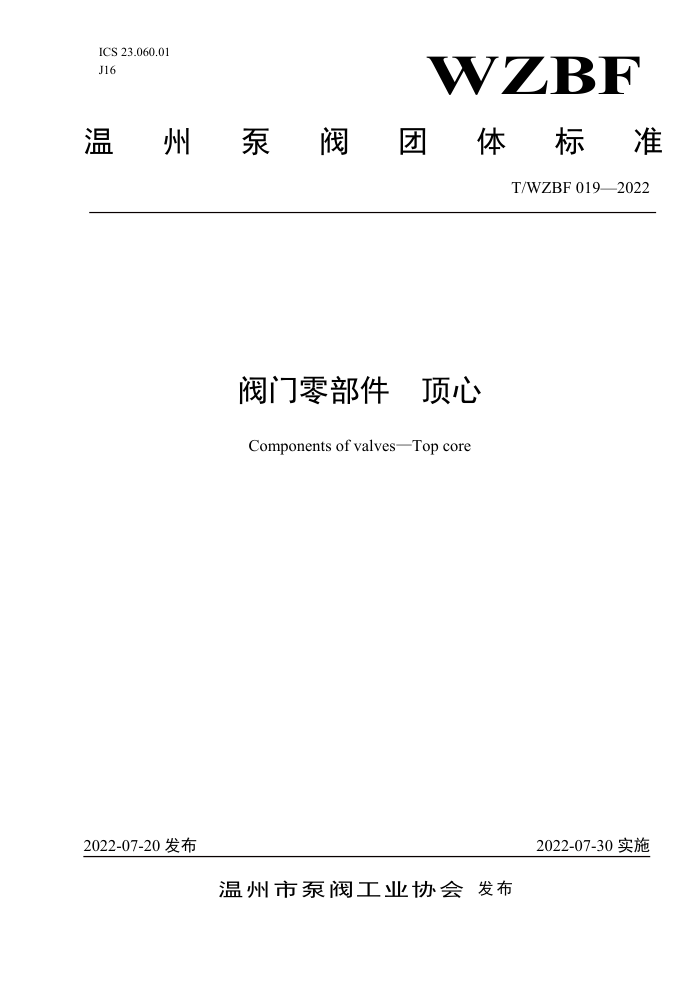

ICS 23.060.01 J16
WZBE
温州泵阀团 体标准
T/WZBF0192022
阀门零部件 顶心
Components of valvesTop core
2022-07-20发布
2022-07-30实施
温州市泵阀工业协会发布 T/WZBF019—2022
前言
本标准依据GB/T1.1一2020给出的规则进行起草，本标准由温州市泵阀工业协会提出并归口。 本标准由浙江石化阀门有限公司牵头组织制订。 本标准主要起草单位：浙江石化阀门有限公司、温州市泵阀工业协会、凯喜姆阀门有限公司、浙江北泽阀门有限公司、温州市金星阀门有限公司、浙江中特气动阀门成套有限公司、浙江中信阀门有限公司、 浙江奥工阀门有限公司。 本标准主要起草人：李永喜、杨青锋、李华贵、成世春、项力胜、王挺文、章成选、柳相卿、金相阳、 季忠信、杨选建、张雄杰、王靖旺、李保升。 本标准于2022年7月20日首次提出。
- T/WZBF019—2022
阀门零部件 顶心
1范围
本标准规定了顶心的结构形式、尺寸和技术要求。 本标准适用于楔式双闸板闸阀。
2规范性引用文件
下列文件的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的
修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T1804-2004 一般公差 未注公差的线性和角度尺寸的公差（eqVIS02768-1:1989） 3 结构形式与尺寸 3.1顶心的结构形式如图1所示。
CX45
图1顶心结构形式
3.2顶心的尺寸按表1规定。
表1顶心的尺寸
参考质量 /kg 0. 04 0. 07 0. 13 0. 23 0. 32 0. 42
b
D
D1 17 21 26 32 35 39
H 20 24 30 36 40 44
SR 10 12 15 18 20 22
c
a 10 12 15 18 20 22
r
20 24 30 36 40 44
3
1. 5
1. 0
2. 0
1. 5
4
L
2. 5
2. 0
表1(续）
1 T/WZBF019—2022
参考质量 /kg 0. 63 1. 09 1. 73 2. 60 3. 31 4. 17 5. 30 7. 05
D 50 60 70 80 90 100 110 120 技术要求
D1 45 55 64 74 84 94 104 114
H 50 60 70 80 82 85 90 100
SR 25 30 35 40 45 50 55 60
0
C
a 25 30 35 40 45 50 55 60
2. 5
2. 0
50
3. 0
2. 5
6
4
4. 1 未注公差尺寸的公差等级按GB/T1804-2000中规定的m级精度 4. 2 材料用碳素钢或不锈钢， 球面表面应进行硬化处理，硬度不小于43HRC
