ICS93.040.01 CCS P 28
标
体
准
团
T/JSJTQX29—2022

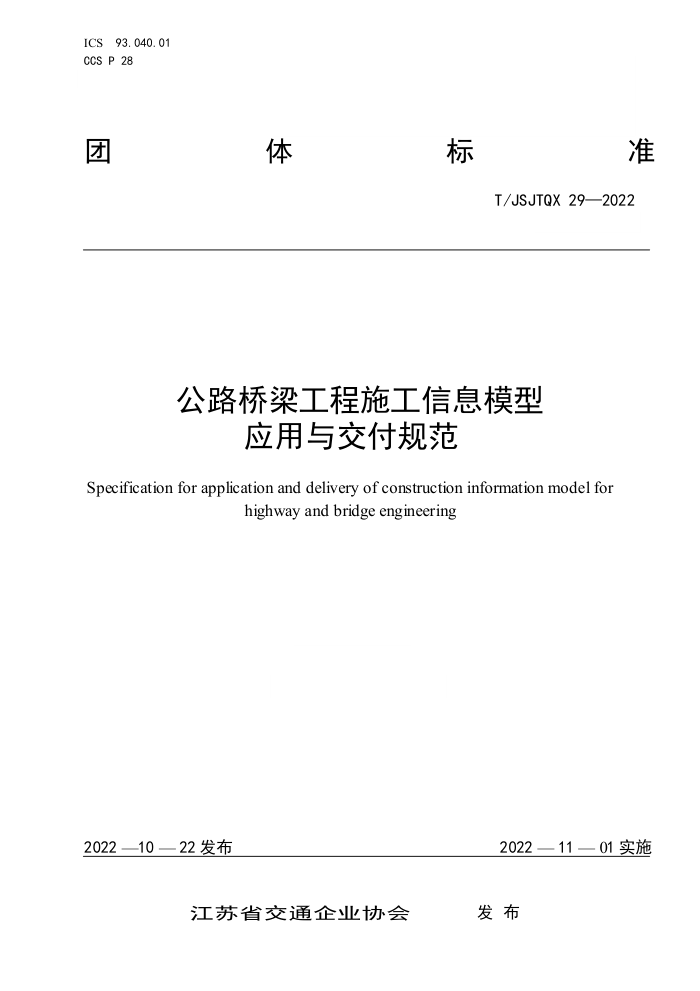

公路桥梁工程施工信息模型
应用与交付规范
Specification for application and delivery of construction information model for
highway and bridge engineering
2022—10—22发布
2022—11—01实施
发布
江苏省交通企业协会 T/JSJTQX29—2022
目 次
前言范围，
IH
1 2 规范性引用文件，
术语和定义，
3
基本规定 5信息模型创建， 6 信息模型应用.. 7交付，附录A（资料性）信息模型拆分附录B（资料性）构件颜色设置
4
2
2 8 10 13 T/JSJTQX29—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由江苏省交通企业协会提出并归口。 本文件起草单位：宿迁市铁路事业发展中心、中铁二十局集团第一工程有限公司、中铁建安工程设
计院有限公司、华设设计集团股份有限公司。
本文件主要起草人：陈斯宁、高永吉、谢培倩、邢小雷、程伟、李前景、党宝文、胡久如、杨绪兵、 孙洋、张宁、尤正标、桑伟浪、王永峰、任亚军、冯强、户飞、赵嘉健、章博、王陈、王敏、刘兴、左天、冯秸根、刘凌、李卓林、陈飞、王灿、陈功、陈云飞。
II T/JSJTQX29—2022
公路桥梁工程施工信息模型应用与交付规范
1范围
本文件规定了江苏省公路桥梁施工信息模型的创建、应用、交付的技术要求。 本文件适用于江苏省新建、改扩建公路桥梁施工信息模型技术的应用及交付。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用
文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T51269—2017 建筑信息模型分类和编码标准 JTG/T24202021 公路工程信息模型应用统一标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
桥梁工程信息模型bridgeengineeringinformationmodel 以三维图形和数据库信息集成技术为基础，创建并利用数据对桥梁工程进行全生命周期管理的
信息模型。
3. 2
桥梁工程信息模型交付deliveryofbridgeengineeringinformationmode 在桥梁工程建设过程中，通过合法的形式，把工程各阶段的信息模型按照一定要求处理，向下游
单位传递。
[来源：DB36/T1137—2019，2.6，有改写］
3. 3
模型精细度levelof modeldefinition 信息模型中所容纳信息的丰富程度，简称L。模型精细度分为5级，L1.0~L5.0。 [来源：JTG/T2420—2021，2.0.4]
3. 4
协同应用basedcollaborationapplication 使用信息模型进行信息共享、交互及协调的工作过程。
3. 5
几何信息geometricaiinformation 反映信息模型内部和外部空间中的形状、大小及位置的信息统称。
1
