ICS 93.040 CCS P 28
团
体
准
标
T/JSJTQX30—2022

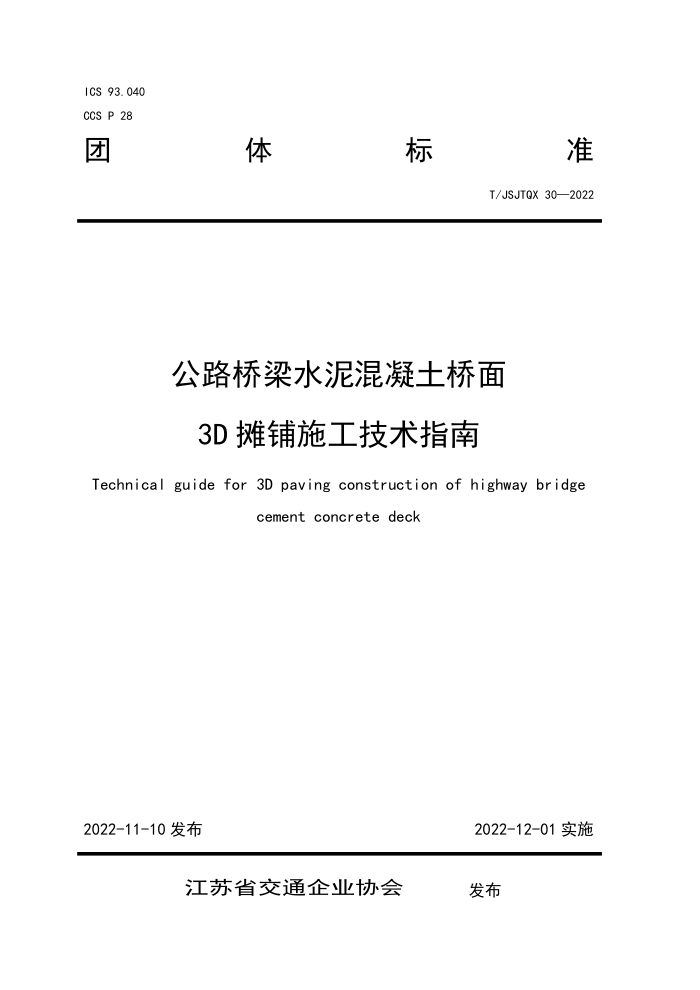

公路桥梁水泥混凝土桥面
3D摊铺施工技术指南
Technical guide for 3D paving construction of highway bridge
cement concrete deck
2022-11-10发布
2022-12-01实施
发布
江苏省交通企业协会 T/JSJTQX 30—2022
目 次
前 1 范围 2
II
三
规范性引用文件 3 术语和定义 4 基本要求 5 摊铺系统
5.1 系统分类. 5.2 系统组成.. 5.3 功能要求 5.4技术参数
6施工准备
6.1 系统安装 6.2 系统校准 6.3 系统调试与试运行 6.4 数据建模摊铺施二 7.1 水泥混凝土拌制、运输、浇筑与养生 7.2 控制要点 7.3 质量检验评定附录 A （资料性） 质量分析方法
6
A.1 般规定 A.2 均值波动法 A.3 容许偏差法 A.4 质量检测记录
10
1 T/JSJTQX30—2022
前 言
本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由江苏省交通企业协会提出并归口。 本文件起草单位：江苏省交通工程建设局、中铁二十局集团第一工程有限公司、宿迁市铁路事业发
展中心、江苏润通项目管理有限公司、中交二公局第三工程有限公司、江苏省交通技师学院、江苏森淼工程质量有限公司、苏交科集团检测认证有限公司、华设设计集团股份有限公司、北京中元浩业科技有限公司、江苏天宏华信工程投资管理咨询有限公司。
本文件主要起草人：孙引浩、邢小雷、党宝文、陈斯宁、侯爵、谢培倩、李前景、王主永峰、程伟、
胡久如、杨绪兵、任亚军、冯强、户飞、罗军、韩依潞、何克亮、冯秸根、程学文、王陈、曹小平、吴紫寒、刘凌、刘兴、步齐俊、章博、王敏、左天、姜云、邹文军、陆云涛、侯曙光、路星、李文朋、雍骅、张玮、刘新新、王磊、张强、李岩、张占宇、陈加富、王芮文。
本文件由江苏省交通工程建设局研究员级高级工程师陈加富、江苏省交通技师学院研究员级高级工程师王芮文主审。
II T/JSJTQX 302022
公路桥梁水泥混凝土桥面3D摊铺施工技术指南
1范围
本文件规定了公路桥梁混凝土桥面3D摊铺施工技术的基本要求、摊铺系统、施工准备、摊铺施工等。 本文件适用于公路桥梁水泥混凝土桥面3D摊铺施工。
2规范性引用文件
下列文件中内容通过文中规范性引用而构成本文件必不可少条款。其中，注日期引用文件，仅该日期对应版本适用于本文件：不注日期引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766液压传动系统及其元件的通用规则和安全要求 GB/T7935液压元件通用技术条件 GB/T17989.1控制图第1部分：通用指南 GB/T17989.2控制图第2部分：常规控制图 JTG/TF30公路水泥混凝土路面施工技术细则 JTGF80公路工程质量检验评定标准 JTG/T3650公路桥涵施工技术规范 T/JSJTQX19-2021高速公路路面3D摊铺施工技术规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
3D摊铺threedimensionspavingtechnology 在摊铺阶段使用3D数字化智能控制技术，通过现场三维空间定位、数据采集建模、自动施工控制等
步骤来实现摊铺过程自动化、智能化、精准化。
[来源：T/JSJTQX19-2021，3.1]
3. 2
基站式摊铺系统basestationpavingsystem 通过架设控制摊铺机操作的控制基站，从而更加精确地使桥面摊铺高程、横坡和平整度满足设计要
求的摊铺系统 3. 3
激光摊铺系统 laserpavingsystem 通过将激光发射器作为摊铺基准，激光接收器接收到激光信号后将信息传递给主控制器，从而实现
对摊铺参数调整控制的摊铺系统。 3. 4
反光标 reflector 用反光材料制成的、张贴于摊铺设备及桥面明显部位用于反射激光的标志。
1
