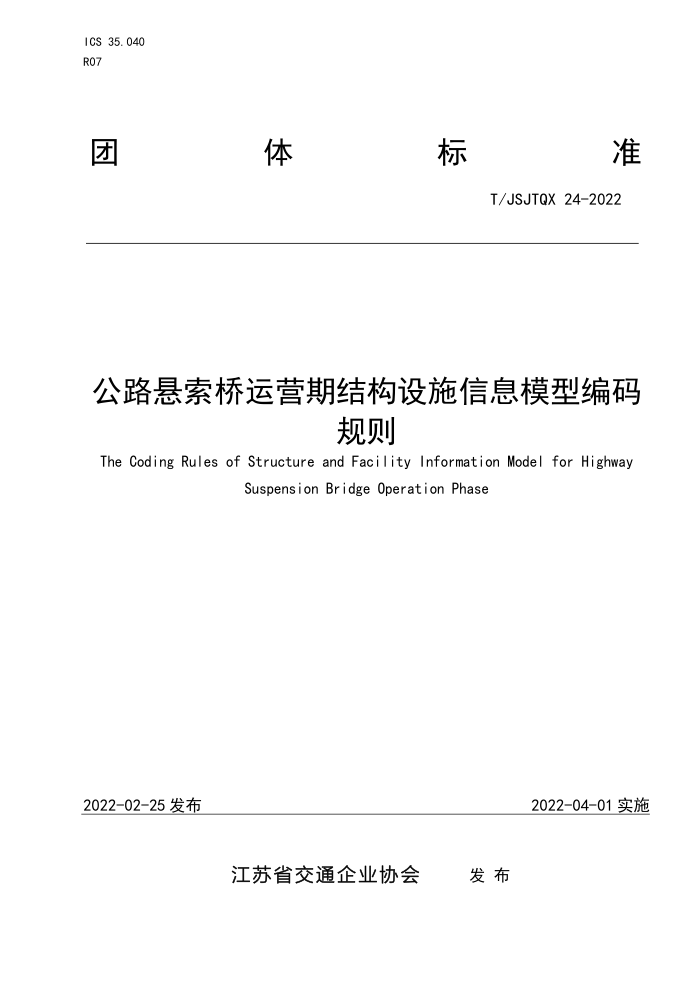

ICS 35.040 R07
体
准
标
团
T/JSJTQX24-2022
公路悬索桥运营期结构设施信息模型编码
规则
The Coding Rules of Structure and Facility Information Model for Highway
SuspensionBridgeOperationPhase
2022-02-25发布
2022-04-01实施
江苏省交通企业协会
发布 T/JSJTQX 24-2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。本文件由江苏省交通企业协会提出并归口。
本文件起草单位：江苏扬子江高速通道管理有限公司、中路高科交通检测检验认证有限公司、河海大学
本文件主要起草人：汪锋、王晓晶、陈雄飞、尹新刚、孙洪滨、孙孝婷、闫昕、郭歌洋、张晟嘉、 袁周致远
请各有关单位在执行过程中，将发现的问题和意见函告本规则日常管理组，联系人：孙洪滨（地址：
江苏省无锡市江阴市公园路168号扬子江高速通道管理有限公司，邮编：214431；电话：0510-86855053；电子邮箱：838488028@qq.com），以便修订时参考
II T/JSJTQX 24-2022
公路悬索桥运营期结构设施信息模型编码规则
1范围
为规范公路悬索桥信息模型在运营维护阶段的分类、编码，确保编码的统一及结构设施数据的一致性，实现公路悬索桥工程在运营养护阶段的信息传递与数据共享，制定本规则。
本规则适用于公路工程中悬索桥专业信息模型在运营养护阶段的信息分类和编码。公路悬索桥建设阶段的结构设施信息模型分类及编码可借鉴本规则的相关规定执行。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO12006-2:2015Building construction—Organization of information about construction works—Part 2: Frameworkforclassification
GB/T7027-2002信息分类和编码的基本原则与方法 GB/T51269-2017建筑信息模型分类和编码标准 JTG/TH21-2011公路桥梁技术状况评定标准 JT/T132-2014公路数据库编目编码规则 JTG/TD65-05-2015公路索桥设计规范 JTG5220-2020公路养护工程质量检验评定标准第一册土建工程 JTG5120-2021公路桥涵养护规范 JTG/T2420-2021公路工程信息模型应用统一标准 JTG/T5122-2021公路缆索结构体系桥梁养护技术规范 DB32/T3503-2019公路工程信息模型分类和编码规则
术语和定义
3
GB/T51269-2017、JT/T132-2014、JTG/T2420-2021、DB32/T3503-2019界定的以及下列术语和定义适用于本文件。
3.1公路悬索桥信息模型informationmodelofhighwaysuspensionbridge
1 T/JSJTQX 24-2022
在公路悬索桥工程规划、勘察设计、施工、运维乃至改造与拆除等全生命周期内，以包含工程信息属性的数字化模型产品为载体，各相关方协同工作，共享信息，实现公路悬索桥工程建设、运营养护的综合效益最大化和管理、决策的最优化。 3.2全生命周期lifecycle
公路悬索桥工程从设计、施工到运营养护阶段的总称。 条文说明 [JTG/T2420-2021]中定义全生命期为“公路工程从设计、施工到运维等阶段的总称。”本规则中
核心针对公路悬索桥工程结构物和设施的全生命周期管理，调整运维为运营养护阶段。 3.3编码coding
表示特定事物或概念的一个或一组字符，也表示给事物或概念赋予代码的过程，
3.4编码结构codestructure
代码字符排列的逻辑顺序。 3.5桥梁构件bridgemember
组成桥梁结构的单元，如一根吊索，一段钢梁等。
3.6桥梁子构件bridgemember
组成桥梁构件的最小单元，如吊索上、下锚头，一节钢箱梁隔舱等。
4分类对象
4.1信息模型的分类应依据《Buildingconstruction一Organizationof informationaboutconstruction works—Part2:Frameworkforclassification》（ISO12006-2:2015）制定
条文说明 IS012006-2:2015提出分类对象包括建设活动全生命期涉及的成果、过程、资源和属性等。现行
JTG/T2420-2021和DB32/T3503-2019中针对成果类信息模型分类，补充公路工程相关类目。本标准中信息分类依据上述标准执行。 4.2信息模型的成果分类编码应依据现行《公路工程信息模型应用统一标准》（JTG/T2420-2021）和现行《公路工程信息模型分类和编码规则》（DB32/T3503-2019）的相关规定制定。
条文说明 JTG/T2420-2021提出的成果分类编码A.0.1设施分类和编码（分类代码表16）、A.0.2子设施
分类和编码（分类代码表17）、A.0.3构件分类和编码（分类代码表18）及相关规定；DB32/T3503-2019
