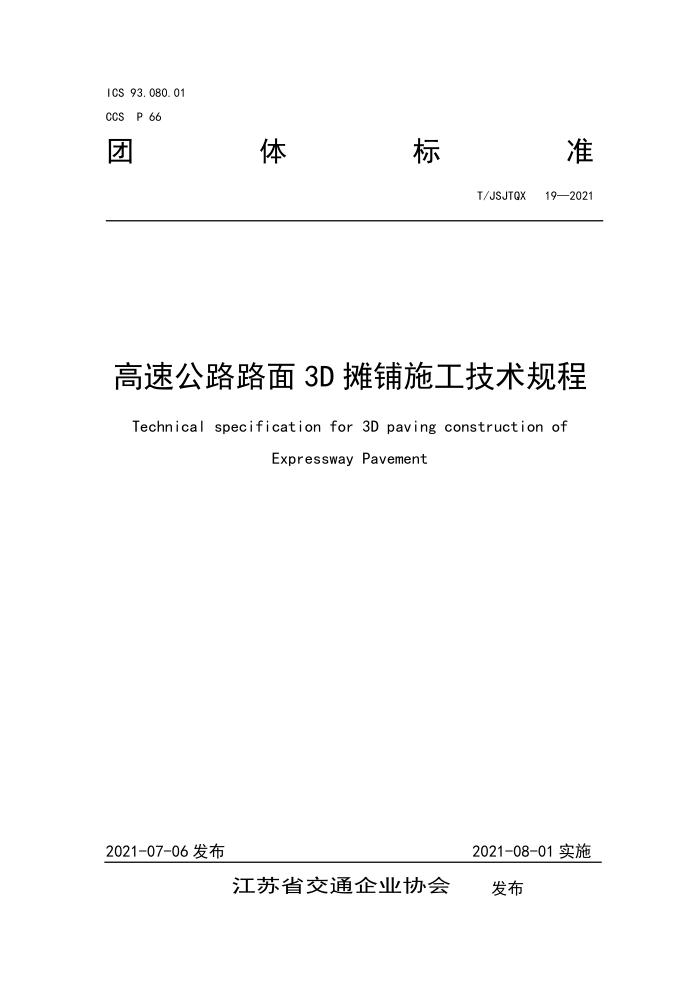

ICS 93.080.01 CCS P 66
准
团
体
标
T/JSJTQX 19—2021
高速公路路面3D摊铺施工技术规程 Technical specification for 3D paving construction of
ExpresswayPavement
2021-08-01实施
2021-07-06发布
江苏省交通企业协会
发布 T/JSJTQX19-2021
目 次
目 次前 言 1范围. 2规范性引用文件 3术语和定》 4符号. 5基本规定
II
.3
5.1一般规定. 5.2系统组成. 5.3施工条件..
6技术要求
6.13D摊铺设备 6.23D摊铺辅助软件 6.33D摊铺设备布设与安装.
7工艺流程. 8现场操作 9过程控制 10质量验证与处治.
.8
10.1 一般规定 10.23D摊铺稳定性分析. 10.33D摊铺质量报告
附录A（规范性） 跟踪机器人与检测机器人布设示意图附 录B（规范性） 3D摊铺稳定性分析附 录 C （资料性附录） 3D摊铺质量报告
10
13 T/JSJTQX19—2021
前言
本文件按照GB/T1.1-2020给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由江苏省交通企业协会提出并归口。 本文件起草单位：中交二公局第三工程有限公司、南京工业大学、常州交通建设管理有限公司、无锡
交通建设工程集团有限公司、南京市公共工程建设中心、苏交科检测认证有限公司、江苏省交通技师学院、 江苏润通项目管理有限公司、扬州华建交通工程咨询监理有限公司。
本文件主要起草人：邹文军、俞科峰、侯曙光、雷松、白伟华、薛华、顾江鸣、蒋小旦、邢世玲、黄建科、陈光林、汤勤、郦辉忠、谢国春、郑步君、欧定福、冯秸根、彭云平、武加恒、彭韦、翟存林、姜云、崔艳、焦敏峰、高峰、高渊、张玮、王磊、李岩、张占宇、吴曼、史瑞文、王崇瑞、姚向明、谷蒙川、 杨永豆、刘强、曹妍、王晖、朱中文、金瑞、邵玉月、王芮文。
本文件由南京工业大学教授侯曙光、南京工业大学硕士研究生校外导师王芮文审定。
I T/JSJTQX192021
高速公路路面3D摊铺施工技术规程
1范围
本文件规定了高速公路路面3D摊铺施工技术的基本规定、技术要求、工艺流程、现场操作、过程控制和质量验证与处治。
本文件适用于高速公路路面的3D摊铺施工和过程控制，其他等级的公路工程可参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTG3450公路路基路面现场测试规程 JTG/TF20公路路面基层施工技术细则 JTGF40公路沥青路面施工技术规范 JTGF80/1公路工程质量检验评定标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
3D摊铺施工技术threedimensionspavingtechnology 使用3D数字化智能控制技术，通过现场三维空间定位、数据采集建模、自动施工控制等步骤来实现
摊铺施工的一种技术方式 3. 2
测量机器人measuringrobot 具有自动目标识别、自动照准、自动测角与测距、自动目标跟踪、自动记录于一体的测量仪器，包
括跟踪机器人和检测机器人。 3. 3
设计高程designedelevation 工程设计中对某点所要求达到的高程，
3. 4
单机摊铺pavingwithsinglepaver 3D摊铺施工过程中，采用1台摊铺机进行摊铺
3
