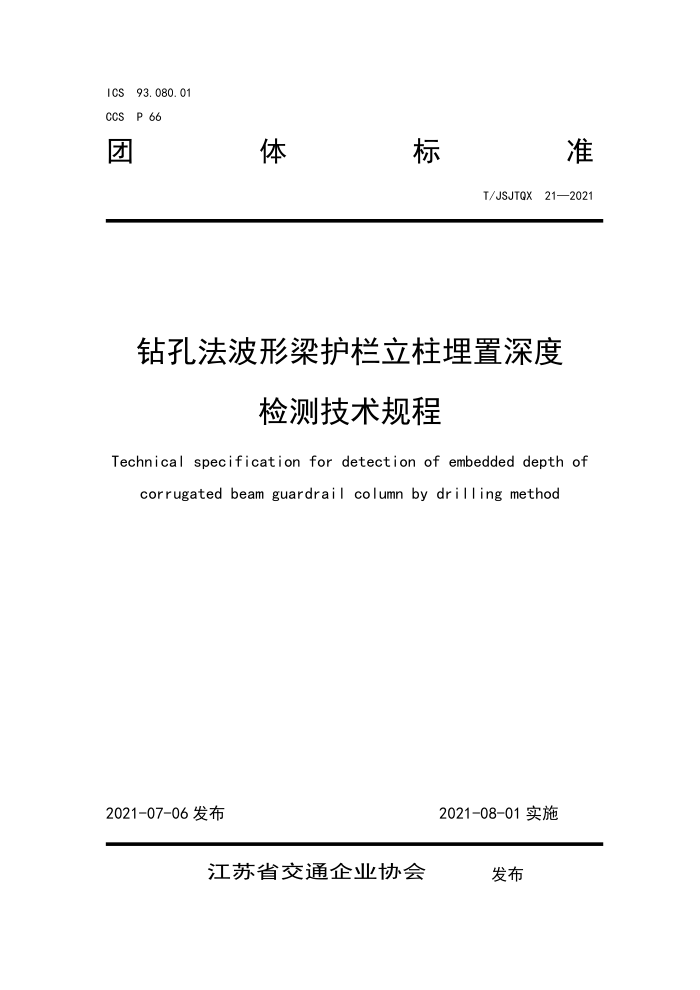

ICS93. 080.01 CCSP 66
准
体
标
团
T/JSJTQX21—2021
钻孔法波形梁护栏立柱理置深度
检测技术规程
Technical specification for detection of embedded depth of
corrugated beam guardrail column by driiling method
2021-07-06发布
2021-08-01实施
江苏省交通企业协会
发布 T/JSJTQX 21-2021
目 次
目 次前 言 1范围. 2规范性引用文件 3术语和定义 4仪器设备
4.1小型钻孔机. 4.2螺旋钻头. 4.3量尺. 4.4钩杆. 4.5其它辅助设备
5检测步骤.
5.1检测准备. 5.2检测过程. 5.3计算.
..3
6检测报告 7检测记录表格附录A（资料性） 波形梁护栏立柱埋置深度检测记录表
4
.4 T/JSJTQX 21—2021
前言
本文件按照GB/T1.1-2020给出的规则起草。 本文件由江苏省交通企业协会提出并归口。 本文件起草单位：江苏森淼工程质量检测有限公司、江苏润达交通养护有限公司、江苏省交通技师
学院、南京市公共工程建设中心、常州交通建设管理有限公司、扬州华建交通工程咨询监理有限公司、 江苏省交通工程建设局、江苏润通项目管理有限公司、中交二公局第三工程有限公司。
本文件主要起草人：李会峰、欧定福、王岩、谢国春、贡忠华、陆宇、王祥波、武加恒、彭韦、顾江鸣、薛华、俞科峰、陈光林、彭云平、翟存林、郦辉忠、雷松、汤勤、郑步君、郭雨佶、邹文军、张玮、王磊、李岩、张占宇、赵蔚蔚、李志猛、曹妍、王晖、朱中文、曹小平、许鹏辉、刘春来、邰永祥、 王冠、王芮文。
本文件由江苏省交通技师学院研究员级高级工程师王芮文、王冠审定
I T/JSJTQX21—2021
钻孔法波形染护栏立柱埋置深度检测技术规程
1范围
本文件规定了波形梁护栏立柱埋置深度检测的仪器、检测步骤、检测报告和记录表格等。 本文件适用于公路工程波形梁护栏中空式立柱埋置深度的检测。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
本文件没有规范性引用文件。
3术语和定义
本文件没有需要界定的术语和定义。
4仪器设备 4.1小型钻孔机
宜采用功率不小于3.8kW、转速为0-400r/min的电动或汽油钻机。见图1小型钻孔机构造示意图。
O
标引序号说明： 1——油门；2——手把；3——开关一油箱；5——发动机；6——扶手
4-
7——紧固螺丝；8—— 钻杆接头：9一一螺旋钻杆
图1小型钻孔机构造示意图
-
