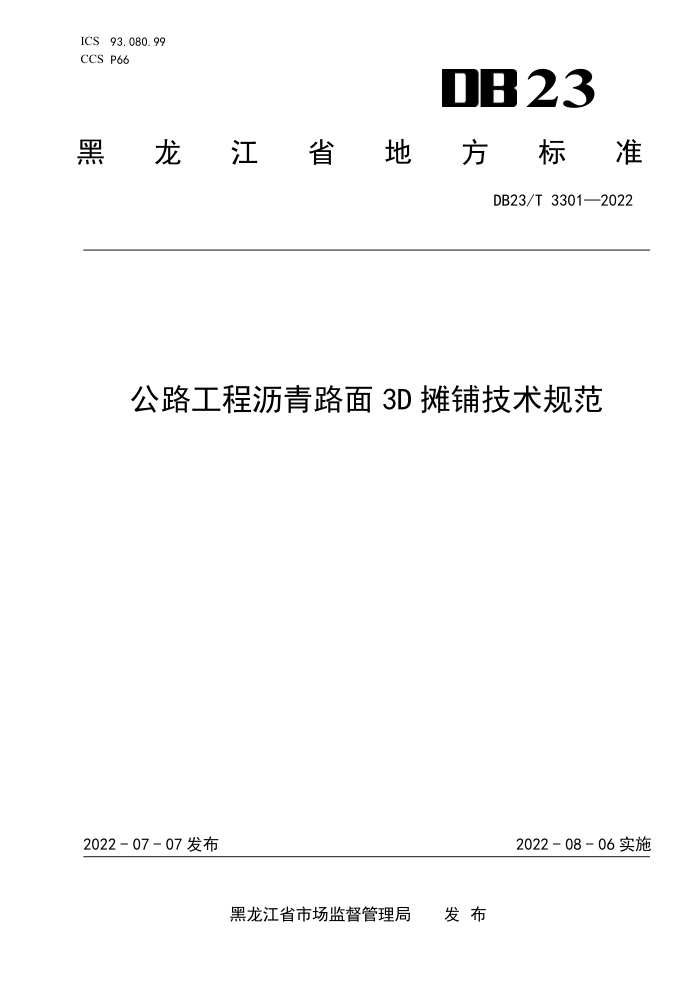

ICS 93.080.99 CCS P66
DB23
黑龙江 省地 電方标准
DB23/T 3301—2022
公路工程沥青路面3D摊铺技术规范
2022-07-07发布
2022-08-06实施
黑龙江省市场监督管理局 发布 DB23/T3301—2022
目 次
前言
II
范围 2 规范性引用文件 3术语和定义 4基本要求， 4.1一般规定 4.23D摊铺控制系统组成 4.33D摊铺控制设备组成， 5技术要求 5. 1 般规定， 5. 2 3D摊铺控制设备 5. 3 3D摊铺辅助软件. 5. 4 3D摊铺控制设备安装 6适用性校验. 6. 1 一般规定 6. 2 现场操作.. 6. 3 数据计算， 6.4 校验结果 73D摊铺施工控制 7. 1 施工准备操作. 7. 2 施工过程质量控制 7. 3 3D摊铺施工工艺流程.. 8质量检测 8.1 检测方法.. 8.2 3D摊铺精准度分析. 8.3 质量评价报告，附录A（资料性） 3D摊铺适用性校验报告附录B（资料性） 3D摊铺质量评价报告
1
t
Y
10 10
12
13
1 DB23/T 3301—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由黑龙江省交通运输厅提出并归口。 本文件起草单位：黑龙江省交投公路建设投资有限公司、黑龙江省哈肇高速公路投资建设有限公司、
黑龙江省公投中路交通科技有限公司、江苏中路信息科技有限公司。
本文件主要起草人：杨大勇、谭斌、王成武、成刚、张扬、高宏双、李新宇、王天、匡井洋、李刚、李猛、唐建亚、黎享、何文政、霍春雨、王剑伦、王立超、高墨、费燕华、宋营军。
II DB23/T3301—2022
公路工程沥青路面3D摊铺技术规范
1范围
本文件规定了公路工程沥青路面3D摊铺技术的术语和定义、基本要求、技术要求、适用性校验 3D摊铺施工控制和质量检测，指导公路工程沥青路面3D摊铺技术的实施应用
本文件适用于公路工程沥青路面的3D摊铺，
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T22080信息技术安全技术信息安全管理体系要求 GB/T22081信息技术安全技术信息安全控制实践指南 GB/T24405.1信息技术服务管理第1部分：规范 JTGF40公路沥青路面施工技术规范 JTGF80/1公路工程质量检验评定标准 JTG3450公路路基路面现场测试规程 JTG/TF20公路路面基层施工技术细则
3术语和定义
下列术语和定义适用于本文件。
3. 1
3D摊铺技术 3D摊铺技术是指路面摊铺阶段基于机械实时三维定位信息，与数字化设计模型对比生成基于位置
的高程修正信息，实现摊铺过程的自动化、智能化、精准化 3. 2
机载控制系统机载控制系统是根据道路建模设计数据、三维位置测量数据，生成基于位置的高程修正信息，并对
摊铺机控制系统下达调整指令。 3. 3
自动全站仪自动全站仪也称测量机器人，是指具有自动目标识别、自动照准、自动测角与测距、自动目标跟踪、
自动记录于一体的测量平台。 3. 4
360°棱镜 360°棱镜是指可以反射360°方向入射光信号的棱镜。
1 DB23/T3301—2022
3.5
域激光发射器域激光发射器是指可以自动识别、测量、跟踪、记录接收器的激光发射系统。
3. 6
域激光接收器域激光接收器是指用以接收激光信息并进行光电转换和放大的系统。
3. 7
单机摊铺单机摊铺是指在3D摊铺过程中，采用一台摊铺机进行摊铺。
3. 8
双机联铺双机联铺是指在3D摊铺过程中，采用两台摊铺机进行联合摊铺。
3. 9
三维建模三维建模是指根据道路下承层测量数据及设计数据，利用建模软件生成里程桩坐标文件、施工线形
文件。 3.10
坐标系统坐标系统是指用于描述物质存在的空间位置（坐标）的参照系。
3.11
GNSS全球卫星定位导航系统 GNSS泛指所有的卫星导航系统，能在地球表面或近地空间的任何地点为用户提供全天候的三维坐
标和速度、时间信息的空间无线电导航定位系统。 3.12
卫星定位接收机卫星定位接收机是指接受全球定位系统卫星信号并确定地面空间位置的仪器。
3.13
数传电台数传电台是指借助数字信号处理技术和软件无线电技术实现的高性能专业数据传输电台。
3.14
横坡传感器横坡传感器是指用以检测摊铺设备熨平板的倾斜状态和坡度值，对摊铺机熨平板姿态加以校准的传
感器。 3.15
倾角传感器倾角传感器是指用以监测摊铺设备杆倾斜状态和地面坡度的夹角，并可以进行倾斜补偿的传感器。
3.16
转站转站是指在3D摊铺施工作业过程中，根据摊铺机的前进位置，将测量平台位置相应转移。
4基本要求
