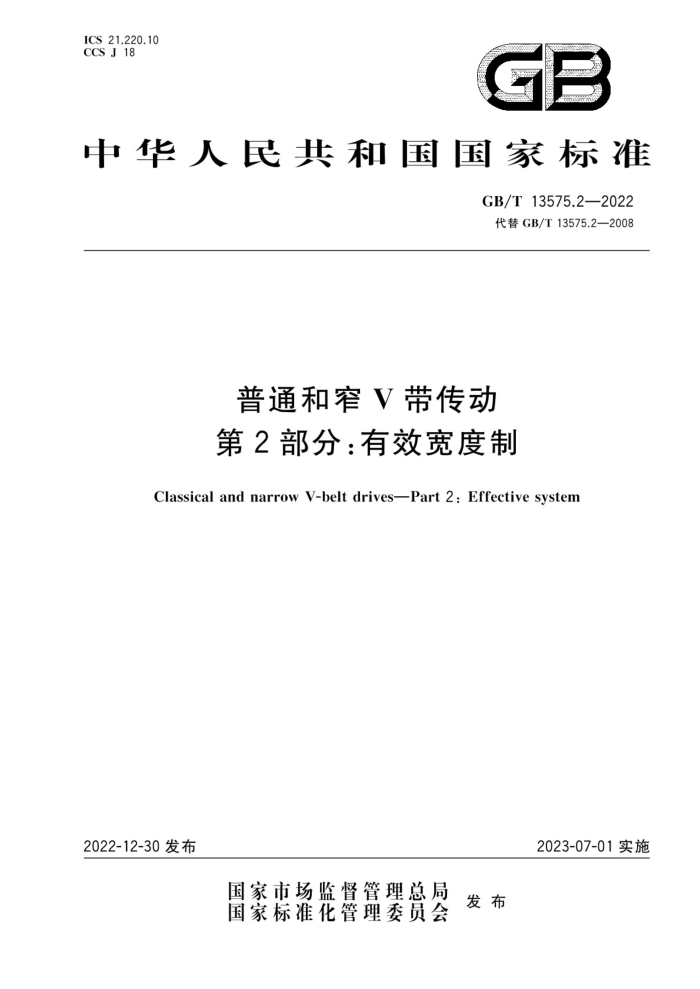

ICS21.220.10 CCS J 18
GB
中华人民共和国国家标准
GB/T13575.2—2022 代替GB/T13575.2—2008
普通和窄V带传动第2部分：有效宽度制
Classical and narrowV-belt drives-Part2:Effective system
2023-07-01实施
2022-12-30发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T13575.2—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T13575《普通和窄V带传动》的第2部分。GB/T13575已经发布了以下部分：
第1部分：基准宽度制；第2部分：有效宽度制。
本文件代替GB/T13575.2—2008《普通和窄V带传动第2部分：有效宽度制》，与GB/T13575.2— 2008相比，除结构调整和编辑性改动外，主要技术变化如下：
更改了部分符号：顶宽6改为W、高度h改为T、轮槽宽度b。改为W。、有效线差△e改为b。、 槽角±改为α、包角α改为θ、包角系数K。改为K。、中心距α改为C（见图1、图2、图3、6.8和表14，2008年版的图1、图2、图3、5.5和表9)；删除了带截面基本尺寸的楔角（见2008年版的图1和表1)；增加了切边V带及带轮型号（见表1～表6）；删除了联组数（见2008年版的图2和表2）；一增加了带有效长度的极限偏差及配组差（见表3）；删除了轮槽截面几何公差标注（见2008年版的图3）；更改了有效直径系列的尺寸（见表5，2008年版的表5)；删除了带轮的技术要求（见2008年版的4.3）；增加了切边V带选型图及要求（见6.3和图5）；更改了带轮直径的确定（见6.5，2008年版的5.4）：更改了带的有效长度计算公式（见6.7，2008年版的5.5）：一更改了传动中心距公式中的计算公式（见6.8，2008年版的5.5）；增加了小带轮包角的精确计算公式（见6.9）；增加了基本额定功率、额定功率的计算、通过查表计算额定功率、压轴力（见6.10、6.11、6.12和6.14)；增加了9NX、9JX、15NX、15JX型的基本额定功率值和由传动比引起的功率增量值（见表9和表11)；一增加了传动比修正系数（见表13）：一更改了包角修正系数和长度修正系数（见表14和表15，2008年版的表8和表9）；更改了安装前的准备（见7.3，2008年版的6.3）：删除了联组普通V带轮（有效宽度制）（见2008年版的附录A）；更改了中心距的调整和初拉力的检查（见图7，2008年版的图6）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国机械工业联合会提出。 本文件由全国带轮与带标准化技术委员会（SAC/TC428)归口。 本文件起草单位：浙江三星胶带有限公司、中机生产力促进中心有限公司、尉氏县久龙橡塑有限公
-
司、浙江保尔力橡塑股份有限公司、金久龙实业有限公司、浙江丰茂科技股份有限公司、锐牛股份有限公司、四川德恩精工科技股份有限公司。
本文件主要起草人：陈孝斌、孙海峰、秦书安、周玉杰、范景云、庞长志、张留杰、王军成、朱树生、 雷永志。
本文件于1992年发布；2008年第一次修订时，将GB/T17197一1997《带传动联组普通V带轮（有效宽度制）》并人；本次为第二次修订。
1 GB/T 13575.2—2022
引言
V带传动是带传动中重要的传动方式之 一，普通和窄V带传动是V带传动的最基本形式，广泛应用于一般工业（机床、矿山机械、石油机械、煤矿机械、木工机械、园林机械等)各领域。我国早在1992年就发布了《带传动 力普通V带传动》和《带传动窄V带传动》两项国家标准，2008年对两项国家标准进行了内容扩充，随着数字化设计的快速发展，带传动系统设计参数化要求极为迫切，因此对两项国家标准进行了修订。普通和窄V带传动可分为基准宽度制和有效宽度制两个系列，GB/T13575旨在指导传动系统的选型和设计应用，拟由两部分构成。
第1部分：基准宽度制V带传动内容。目的在于确立适用于基准宽度制V带传动系统的选型和设计规范。 第2部分：有效宽度制V带传动内容。目的在于确立适用于有效宽度制V带传动系统的选型
-
和设计规范。
= GB/T13575.2—2022
普通和窄V带传动第2部分：有效宽度制
1范围
本文件规定了有效宽度制下窄V带及带轮的主要尺寸、传动设计和传动装置的安装与使用等内容。 本文件适用于一般工业用V带传动。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 6931.1 带传动 术语 第1部分：基本术语 GB/T 6931.2 带传动 术语 第2部分：V带和多楔带传动 GB/T 10413 窄V带轮(有效宽度制) GB/T 15531 带传动 带轮 中心距调整极限值
术语和定义
3
GB/T6931.1和GB/T6931.2界定的术语和定义适用于本文件
4带
4.1 带的截面尺寸
单根窄V带截面基本尺寸见图1和表1。联组窄V带截面基本尺寸见图2和表2。
W
标引符号说明： W 顶宽，单位为毫米（mm)； T—-高度，单位为毫米（mm）。
图1单根窄V带截面
1 GB/T13575.2—2022
表 1 单根窄V带截面基本尺寸
单位为毫米
带型 9N.9NX 15N,15NX 25N
顶宽(W) 9.5 16.0 25.5 -
高度(T) 8.0 13.5 23.0
W
x
X
标引符号说明：
顶宽，单位为毫米（mm)；带间距，单位为毫米（mm)；高度，单位为毫米（mm）。
W
T
图2 联组窄V带截面表 2 联组窄V带截面基本尺寸
单位为毫米
带型 9J、9JX 15J、15JX 25J
顶宽(W) 9.5 16.0 25.5
高度(T) 10.0 16.0 26.5
带间距(e) 10.3 17.5 28.6
4.2 带的有效长度
窄V带的有效长度、极限偏差和配组差见表3。
表3 窄V带的有效长度系列、极限偏差和配组差
单位为毫米
有效长度（L。） 15N、15NX15J、15JX
极限偏差 ±8 ±8 ±8 ±8 ±8 ±8 ±8 ±8 ±8 ±8
配组差 4 4 4 4 4 4 4 4 4 4
9N.9NX9J、9JX
25N,25J
630 670 710 760 800 850 900 950 1 015 1 080
一一一一一 /
一
— ——
1
2 GB/T13575.2—2022
表3 窄V带的有效长度系列、极限偏差和配组差（续）
单位为毫米配组差 4 4 4 4 6 6 6 6 6 6 6 6 6 6 6 6 10 10 10 10 10 10 10 10 10 10 10 10 10 10 16 16 16 16 16 16 16 16 16 16 16 24 24
有效长度（L。） 15N、15NX.15J、15JX
极限偏差 ±8 ±8 ±8 ±10 ±10 ±10 ±10 ±10 ±10 ±10 ±10 ±13 ±13 ±13 ±13 ±15 ±15 ±15 ±15 ±15 ±15 ± 20 ±20 ± 20 ± 20 ± 20 ±20 ± 20 ±20 ±20 ±20 ±20 ± 20 ±20 ± 25 ± 25 ± 25 ±25 ± 25 ±30 ±30 ± 30 ± 30
9N,9NX.9J、9JX
25N.25J 一一一一
1 145 1 205 1 270 1 345 1420 1 525 1600 1 700 1800 1 900 2 030 2 160 2 290 2 410 2 540 2690 2 840 3 000 3180 3350 3550 / 一一一一 - 一一一
一一
1 270 1 345 1420 1 525 1 600 1 700 1 800 1 900 2 030 2 160 2 290 2 410 2 540 2 690 2 840 3 000 3 180 3350 3550 3 810 4 060 4 320 4 570 4 830 5 080 5 380 5 690 6 000 6 350 6 730 7 100 7 620 8 000 8500 9 000 一一
一一一一一一一一一
2 540 2 690 2 840 3 000 3180 3 350 3550 3 810 4 060 4 320 4 570 4 830 5 080 5 380 5 690 6 000 6 350 6 730 7100 7 620 8000 8500 9 000 9 500 10 160 10 800 11 430 12 060 12 700
一一 / I
一
一
3 GB/T13575.2—2022
5带轮
5.1轮槽截面尺寸
轮槽截面尺寸见图3和表4。
标引符号说明：
槽深，单位为毫米（mm)；有效线差，单位为毫米（mm）；槽角，单位为度（°）；
h. b.
W. 有效宽度，单位为毫米（mm）； f
轮槽中心与端面距离，单位为毫米（mm）：槽间距，单位为毫米（mm)；节圆直径，单位为毫米（mm)；有效直径，单位为毫米（mm）。
d, d.
图3轮槽截面表4 轮槽截面尺寸
有效 (b.) mm
有效
轮槽中心与端面距离 (fmin)
有效直径
(d.) 槽角（α） 宽度 线差 槽间距
槽深 (he min) mm
槽间距(e)
槽型
(e) 累积极限偏差 mm
(°)
(W) mm
mm ≤90
mm
mm
36 38
9N、9NX、 >90~150 9J、9JX >150~300 40
10.3 ±0.25
8.9
0.6
±0.5
8.9
9
42
>300
15N、15NX ≤250 38
17.5 ±0.25
>250~400
40 42 38 40 42
15.2
1.3
±0.5
13
15.2
15J,15JX
>400 ≤400 >400~560 >560
25N、 25J
28.6 ±0.4
2.5
19
25.4
±0.8
25.4
5.2 有效直径 5.2.1 有效直径尺寸
带轮的有效直径系列见表5。有效直径的极限值应符合GB/T10413的规定。
4 GB/T13575.2—2022
表5 有效直径系列
单位为毫米 25N、25J 315 335 355 375 400 425 450 475 500 530 560 600 630 670 710 750 800 850 900 950 1 000 1060 1 120 1 180 1 250 1 320 1 400 1 500 1 600 1 700 1 800 1 900 2 000 2 120 2 240 2 360 2 500
带型
9N,9J 67 71 75 80 85 90 95 100 106 112 118 125 132 140 150 160 170 180 190 200 212 224 236 250 265 280 300 315 335 355 375 400 425 450 475 500 530 560 600 630 670 710 750 800 一一
9NX,9JX
15N,15J 180 190 200 212 224 236 250 265 280 300 315 335 355 375 400 425 450 475 500 530 560 600 630 670 710 750 800 850 900 950 1 000 1 060 1 120 1 180 1 250 1 320 1 400 1 500 1 600 1 700 1 800
15NX,15JX
56 59 63 67 71 75 80 85 90 95 100 106 112 118 125 132 140 150 160 170 180 190 200 212 224 236 250 265 280 300 315 335 355 375 400 425 450 475 500 530 560 600 630 670 710 750 800 一
112 118 125 132 140 150 160 170 180 190 200 212 224 236 250 265 280 300 315 335 355 375 400 425 450 475 500 530 560 600 630 670 710 750 800 850 900 950 1 000 1 060 1 120 1 180 1 250 1 320 1 400 1 500 1 600 1 700 1 800
d.
一 - 一
一 / 一 - 一一 -
一一一
一一一
5
